ABB示教器無顯示故障電源壞該怎么維修

 發布日期:2020-02-11    瀏覽次數:1111

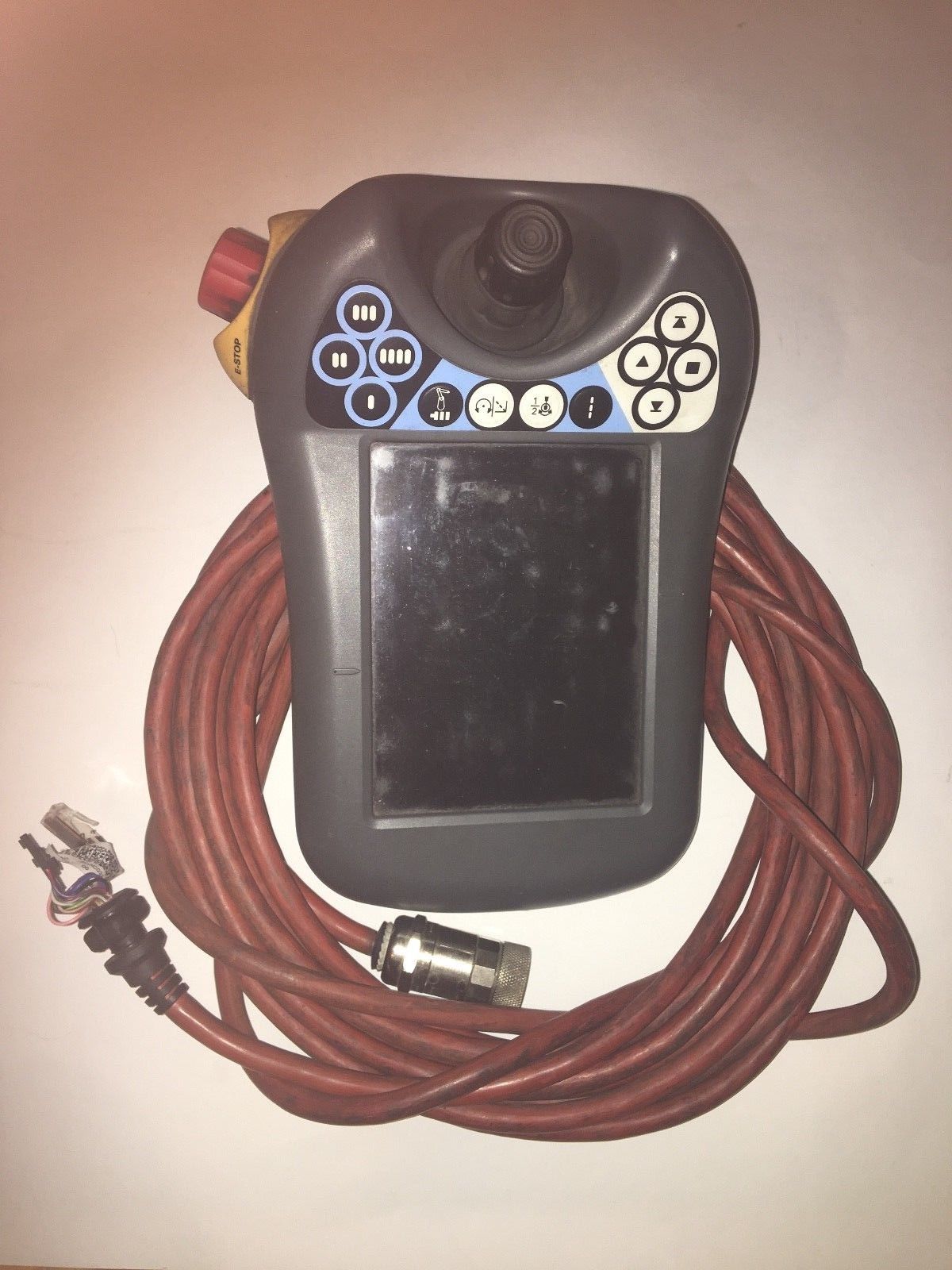

ABB示教器無顯示故障電源壞該怎么維修:一臺ABB機器人示教器出現故障:一臺ABB機器人示教盒,通電無任何顯示。我們首先拆開外殼檢修:首先就應該懷疑電源變換電路。拆開示教盒,在特征明顯的儲能電感旁邊一定可以找到電源變換芯片,并由此芯片和其它元件組成BUCK變換電路,將單個直流輸入電壓變換成各種數字電路和模擬電路所需電壓如5V、3.3V、±15V或±12V。工業上常用輸入的是DC24V電源,這可以通過電解電容的耐壓來辨識,如果電容耐壓標稱的是35V或者50V,就可以使用24VDC測試。該電路板電源管理芯片為TPS54240,ABB電路板上其它芯片的工作電壓由輸入24V的電壓變換取得。


ABB示教器無顯示故障電源壞該怎么維修示教盒電路板電源變換部分

網上查找到TPS54240的數據手冊,芯片外圍電路如圖1.2所示。 TPS54240及外圍電路

根據手冊圖紙找到電源輸入端,焊線接入24VDC電源,測試輸出端(電感和芯片沒有連接的一端)對地電壓,只有1.6V左右,查輸出端的采樣電阻值,經過手冊給出的計算,確認是5V,顯然輸出電壓太低。輸出電壓低一般與采樣電阻有關,經在線測試采樣電阻正常,沒有變值。注意到手冊中必須在BOOT和PH端接一個0.1uF的自舉電容,而且BOOT和PH之間有8V電壓,這個電壓提供內部開關場效應管的驅動電壓。使用數字電橋10KHZ 0.3V測試檔測試BOOT和PH端之間的電容,只有數十pF,通電后電壓達不到8V,懷疑電容損壞,更換0.1uF電容后,通電測試,輸出5V正常。

經驗總結:開關電源電路的小電容,有些是參與電路振蕩,有些是用于軟啟動或電壓自舉,作用很關鍵,如果維修陷入死胡同,一時半會沒有找到損壞器件,不如從小元件入手.


大家看了英威興達科技工程師的以上文章,對ABB示教器無顯示故障電源壞該怎么維修,應該也有了一定的了解了,可以根據以上的分析進行相關的具體操作,如果覺得筆者整理的不錯,請不要忘記關注收藏,如果對ABB示教器無顯示故障電源壞該怎么維修等出現故障還有疑問的話,可以來英威興達官網提問!謝謝瀏覽!
