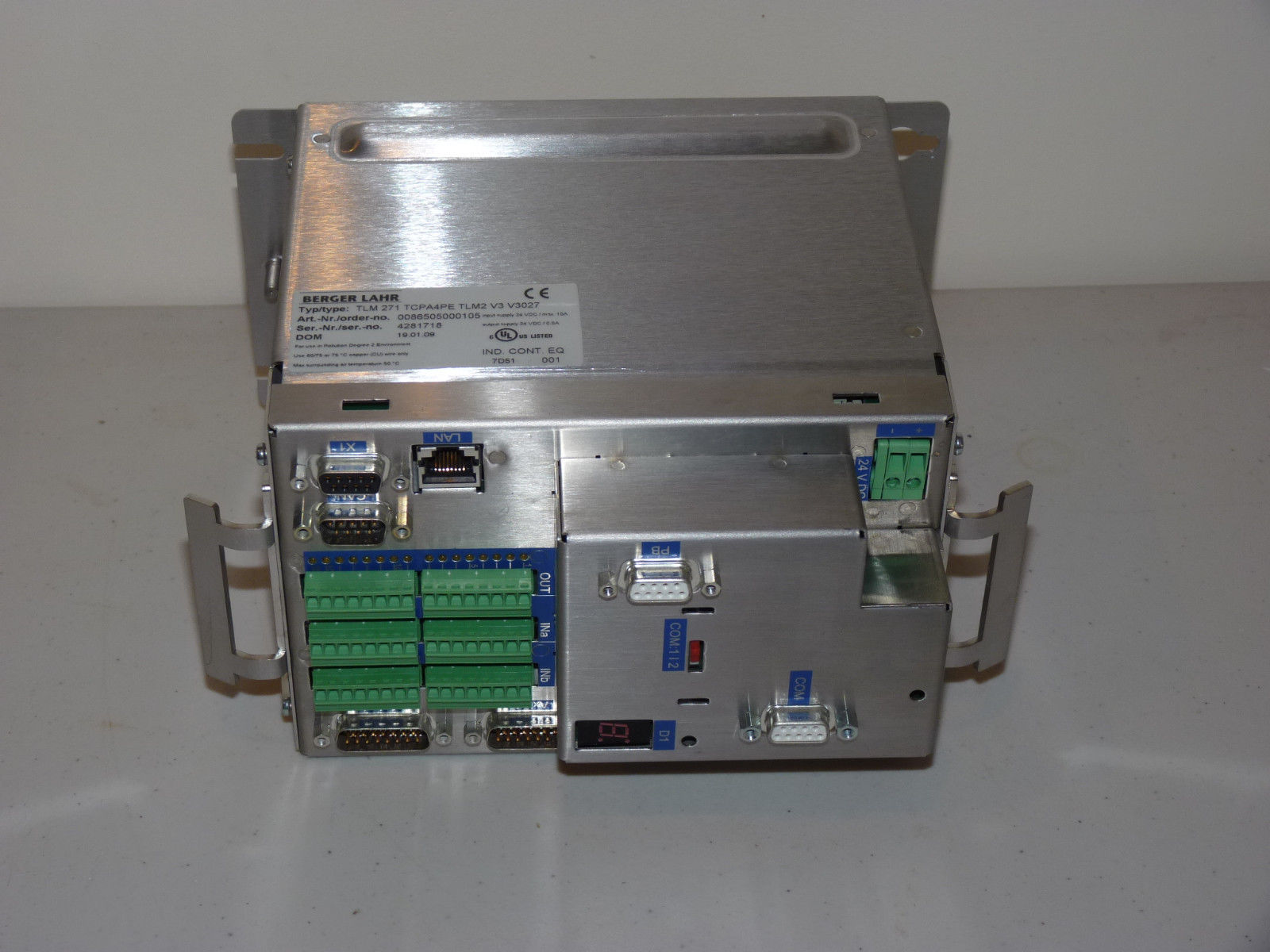

百格拉伺服驅動器數碼管不亮維修經驗:BERGER LAHR百格拉伺服驅動器出現故障為數碼管不亮,我們該怎么判斷他是電源問題或者是主板及數碼管故障呢?首先我們要檢查220V電源電壓及開關電源各項電壓是否正常,然后檢查主板及數碼管是否正常,一般來說工作電源正常及CPU正常就要檢查數碼管電路,所以應根據具體情況采納相應的對策。今天英威興達科技工程師跟大家講述一下百格拉伺服驅動器數碼管不亮維修經驗及LED數碼管工作原理,如一下例子:
百格拉伺服驅動器數碼管:LED數碼管依據LED的接法不同分為共陰和共陽兩類,了解LED的這些特性,對編程是很重要的,因為不同類型的數碼管,除了它們的硬件電路有差異外,編程方法也是不同的。右圖是共陰和共陽極數碼管的內部電路,它們的發光原理是一樣的,只是它們的電源極性不同而已。
將多只LED的陰極連在一起即為共陰式,而將多只LED的陽極連在一起即為共陽式。以共陰式為例,如把陰極接地,在相應段的陽極接上正電源,該段即會發光。當然,LED的電流一般較小,一般均需在回路中接上限流電阻。假設咱們將“b”和“c”段接上正電源,其它端接地或懸空,那么“b”和“c”段發光,此刻,數碼管顯現將顯現數字“1”。而將“a”、“b”、“d”、“e”和“g”段都接上正電源,其它引腳懸空,此刻數碼管將顯現“2”。其它字符的顯現原理類同,讀者自行分析即可。
百格拉伺服驅動器數碼管工作原理總結:大家看了英威興達科技工程師整理關于百格拉伺服驅動器數碼管不亮維修經驗問題有哪些,大家能夠簡略操作下,發現無法處理的問題隨時能夠到英威興達官網發問!請不要忘記關注收藏!
