電路板維修的集成電路主要三個主要檢測有哪些

 發布日期：2019-09-06    瀏覽次數：724

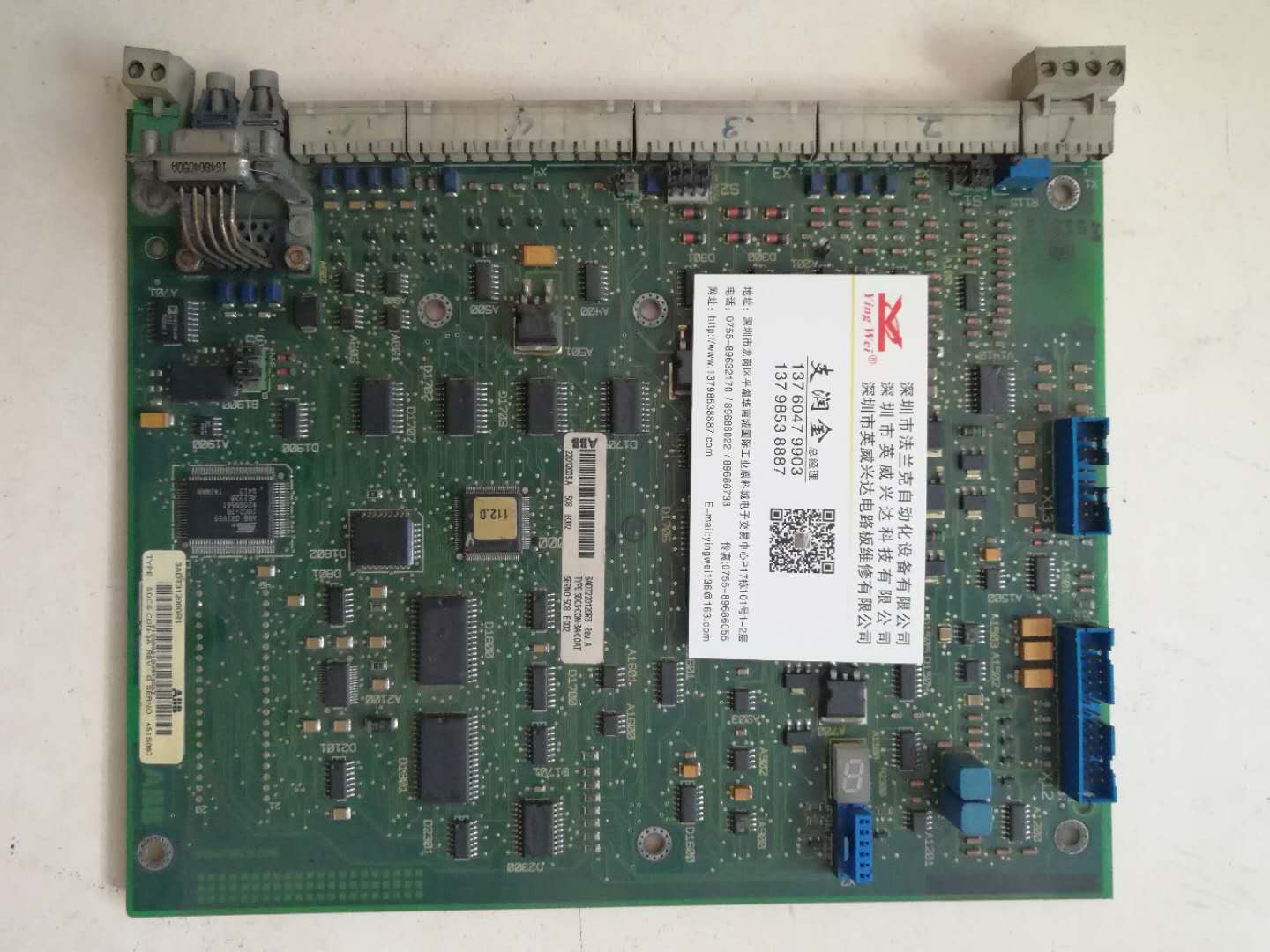

電路板維修的集成電路主要三個主要檢測有哪些:為了方便大家在進行電路板維修時，能夠高效的對集成電路進行相關的檢測，筆者給大家整理了關于集成電路檢測的三種方法，具體如下：

一、微處理器集成電路的檢測

其關鍵測試引腳是VDD電源端，RESET復位端，XIN晶振信號輸入端和XOUT晶振信號輸出端及其他各線輸入和輸出端。不相同型號微處理器的RESET 復位電壓也不相同，有的是低電平復位。

二、開關電源集成電路的檢測

其關鍵腳電壓是電源端，基準端，激勵脈沖輸出端，電壓檢測輸入端和電流檢測輸入端。測量各引腳對地的電壓值和電阻值。如果與正常值相差較大，在其外圍元器件正常時，能夠判斷是該集成電路已損壞。常見的3842可經過測試其基準5V大致判斷芯片是否損壞。有的內置大功率開關管的厚膜集成電路，還能經過測量開關管C、B、E極之間的和反向電阻值來確定開關管是否正常。

三、音頻功放集成電路的檢測

檢查音頻功放集成電路時最先檢測其電源端，音頻輸入端、音頻輸出端及反饋端對地的電壓值和電阻值。如果測得各引腳的數據值與正常值相差較大，其外圍元件與正常，那么就說明是該集成電路內部損壞。對引起無聲故障的音頻功放集成電路，測量其電源電壓正常時，能用信號干擾法來檢查。測量時過程中采取萬用表應置于R×1檔，將紅表筆接地，用黑表筆點觸音頻輸入端，正常時揚聲器中應有較強的“喀喀”聲。

大家看了筆者的以上文章，對電路板維修的集成電路主要三個主要檢測有哪些，應該也有了一定的了解了，可以根據以上的分析進行相關的具體操作，如果覺得筆者整理的不錯，請不要忘記關注收藏，對電路板維修的集成電路主要三個主要檢測有哪些還有疑問的話，可以來英威興達官網提問！謝謝瀏覽！
