電路板維修公共電源短路故障為何令人頭大

 發布日期:2019-09-03    瀏覽次數:740

電路板維修公共電源短路故障為何令人頭大?其檢修方法有哪些?
在進行電路板維修過程中,維修人員碰到公共電源短路的故障是一件令人頭疼的事情,那么它為何讓人頭大,電路板公共電源短路故障的檢修方法有哪些?筆者根據這一點給大家梳理了相關知識,具體如下:
一、電路板公共電源短路故障為何令人頭大的原因
因?yàn)楣搽娫春芏嗥骷脊灿猛浑娫矗恳粋€(gè)用此電源的器件都是造成短路的“嫌疑犯”。
二、路板公共電源短路故障的檢修方法
1)若板上元件不多,可以利用“鋤大地”的方式終歸可以找到短路點,若元件太多,“鋤大地”能不能鋤到狀況就要靠運氣了

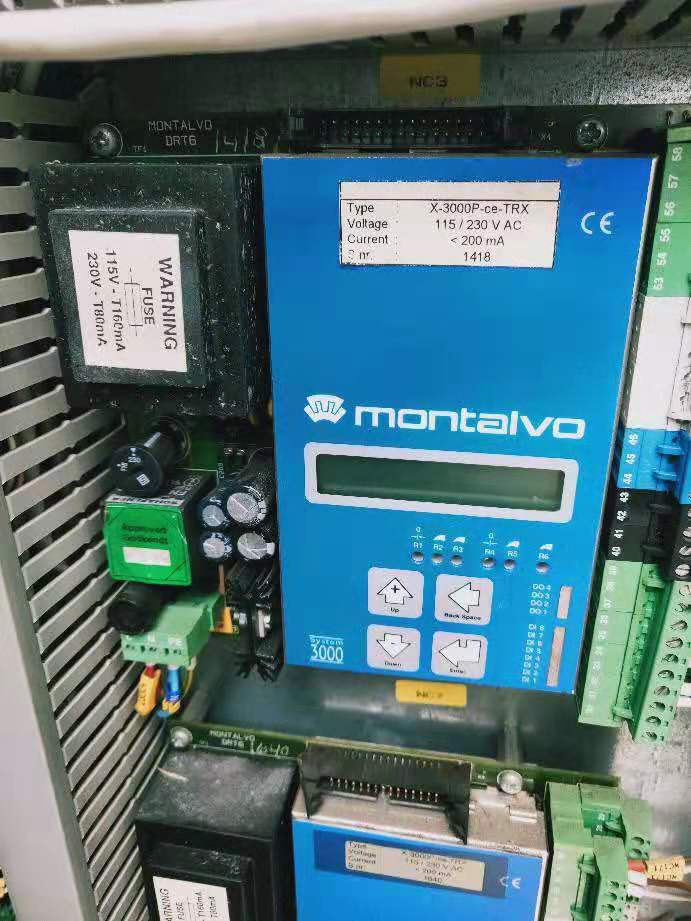

MONTALVO X-3000P-CE-UW.jpg
2)準備一個電壓電流皆可調的電源,其電壓0-30V和電流0-3A。首先讓開路電壓調到器件電源電壓水平,接著使電流調至最小。然后使這個電壓加在電路的電源電壓點如74系列芯片的5V和0V端,視乎短路程度,慢慢將電流增大。最后用手摸器件,若摸到某個器件發熱明顯,那就說明這個是損壞的元件,將它取下。做完以上判斷完之后再進一步測量確認,操作時電壓一定不能超過器件的工作電壓,并且不能接反,要不然會燒壞其它好的器件。
三、附加一個用萬用表測試SMT元件的技巧

因?yàn)橛行┵N片元件非常細小,用普通萬用表表筆測試檢修不方便。所以我們可以取兩枚最小號的縫衣針,然后使其與萬用表筆靠緊。接著取一根多股電纜里的細銅線,用細銅線將表筆和縫衣針綁在一起,再用焊錫焊牢,這樣用帶有細小針尖的表筆去測那些SMT元件的時候就再無短路之虞。 kmzxb.cn
大家看了筆者的以上文章,對電路板維修公共電源短路故障為何令人頭大以及其檢修方法有哪些,應該也有了一定的了解了,可以根據以上的分析進行相關的具體操作,如果覺得筆者整理的不錯,請不要忘記關注收藏,如果還有疑問的話,可以來英威興達官網提問!謝謝瀏覽!
