電路板維修中的集成電路是什么以及檢測法有哪些?許多初入維修這一行的人,對于“IC”這個簡稱不明白是什么意思,其實它就是電路板維修中的集成電路,對于集成電路是什么以及檢測法有哪些,還是有很多初學者表示疑惑,那么筆者借此給大家科普一其知識吧。

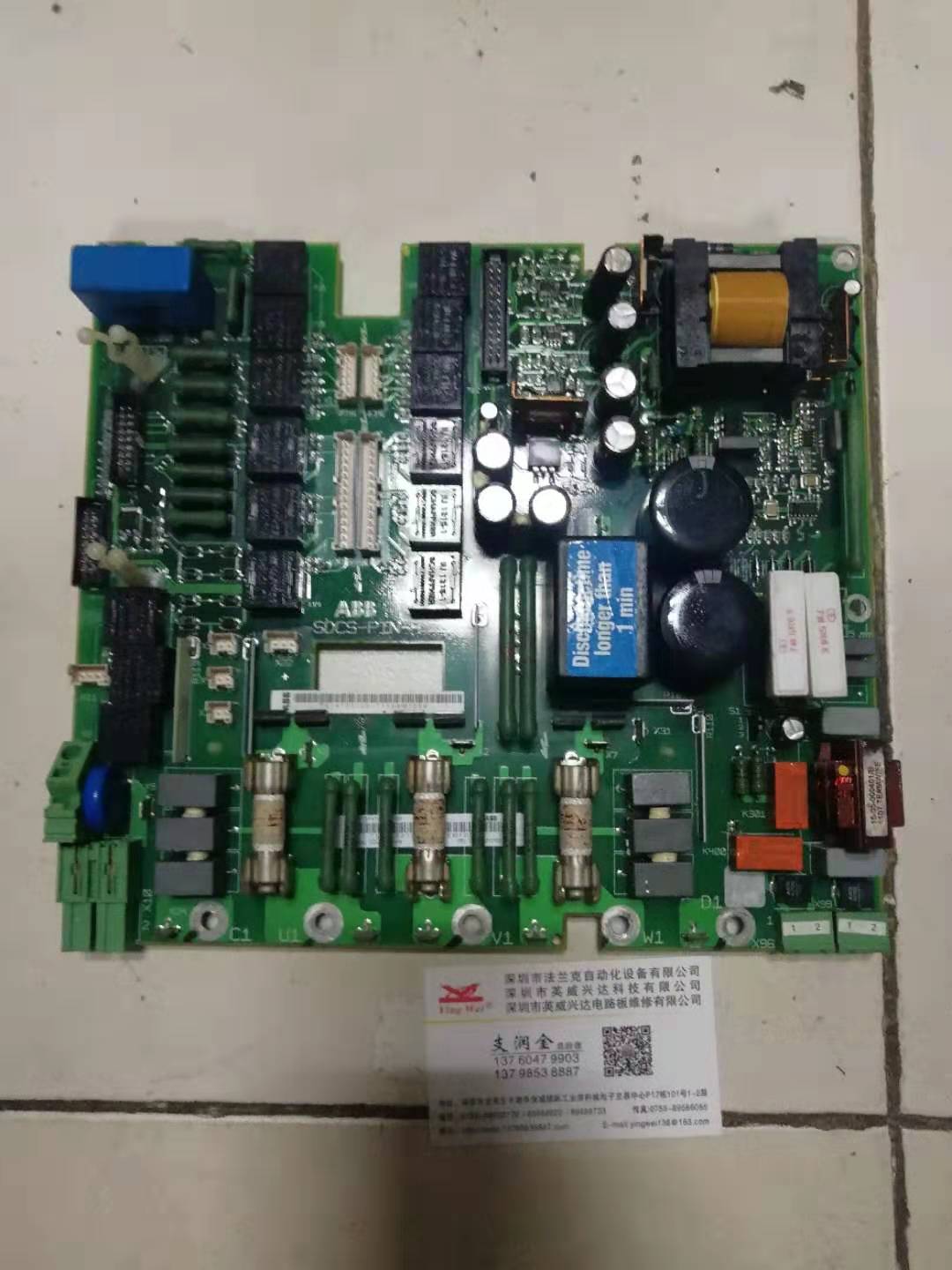

一、集成電路的原理:
集成電路(IC)主要是指把構成具有一定功能的所需的半導體,電阻和電容等元件及它們之間的連接導線全部集成在一小塊硅片上,焊接封裝在一個管殼內的電子器件。
二、集成電路檢測:
1)萬用表正反向阻值檢測法
許多專業人士都知道集成塊使用時總有一個引腳與印制電路板上的“地”線是焊通的,在電路中稱之為接地腳。因?yàn)榧呻娐穬?nèi)部都采用直接耦合,所以集成塊的其它引腳與接地腳之間都存在著確定的直流電阻,這種確定的直流電阻稱為該腳內部等效直流電阻。許多維修人員利用萬用表測量各引腳的內部等效直流電阻來判斷其好壞,如果出現各引腳的內部等效電阻與標準值相符的情況,則表明這塊集成塊是好的。反之如果與標準值相差過大,說明集成塊內部損壞。
2)萬用表電壓測量法
萬用表電壓測量法測出每個引腳對地電壓,需要和正常值比較的方法。若電壓出現異常,我們需要斷開引腳連線和測靜態電壓值,然后再判斷該電壓變化是由外圍元件造成的還是由集成塊內部引起。
3)編程器測量
數編程器其原理是由編程器產生一組數字信號,接著采集其輸出端電平變化狀況,對照真值表。根據這個判斷否符合其功能的測試方法。
4)在線維修測試儀測量
在線維修測試儀就是定量測試,測試儀能產生一組符合器件參數特征的信號,添加到被測器件上,接著采集其響應,最后從而確定其性能好壞的測試方法。
大家看了筆者的以上文章,對電路板維修中的集成電路是什么以及檢測法有哪些,應該也有了一定的了解了,可以根據以上的分析進行相關的具體操作,如果覺得筆者整理的不錯,請不要忘記關注收藏,對電路板維修中的集成電路是什么以及檢測法有哪些還有疑問的話,可以來英威興達官網提問!謝謝瀏覽!
