庫卡kuka機器人示教器維修中三極管的作用

 發布日期:2020-02-05    瀏覽次數:1124

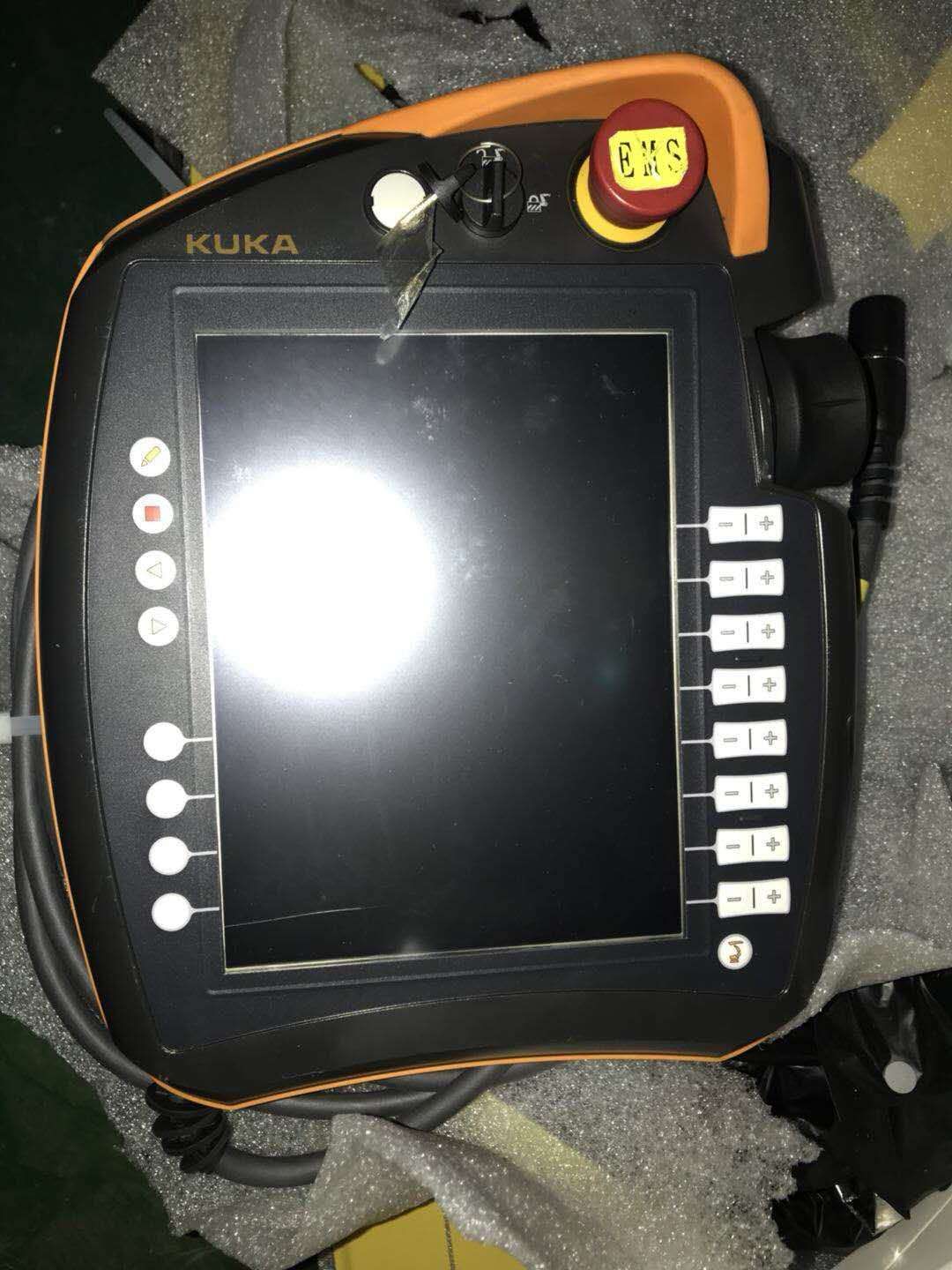

庫卡kuka機器人示教器維修中三極管的作用,庫卡kuka機器人示教器是用來編程及操作各種動作的,示教器里面的電路板大大小小的也有幾千個,今天英威興達科技工程師跟大家講述一下庫卡kuka機器人示教器維修中三極管的作用:常用的高反壓、大功率開關管有:2JD1556、2SD1887、2SD1455、2SD1553、2SD1497、2SD1433、2SD1431、2SD1403、2SD850等,它們的最高反壓都在1500V以上。


  開關三極管的使用誤區

  數字電路設計中,常常需要把數字信號經過開關擴流器件來驅動蜂鳴器、LED、繼電器等需要交大電流的器件,用得最多的就是三極管。然而在使用過程中,如果設計不當,三極管就無法工作在正常開關狀態,無法達到預期效果。

開關三極管分類_開關三極管的使用誤區

  如圖所示,用NPN三極管,蜂鳴器連接到三極管的集電極,驅動信號是常見的3.3V或者5V

  TTL電平,高電平導通,電阻按照經驗值取4.7KΩ,三極管導通時假設高電平為5v,基極電流為:

  Ib=(5-0.7)V÷4.7KΩ=0.9mA

  它可以使三極管完全飽和。

  如圖所示,用NPN三極管,同樣把蜂鳴器連接到三極管集電極,不同的是是還用的驅動信號是5V的TTL電平。

  以上兩個電路都可以正常工作,只要PWM驅動信號工作在合適的頻率下,蜂鳴器(有源)就會發出最大的聲音。

開關三極管分類_開關三極管的使用誤區,最大的區別就是被驅動器件連接到了三極管的發射機。

  如圖所示,三極管導通時假設高電平是5V,基極電流為

  Ib=(5-0.7-UL)V÷4.7KΩ

  其中,UL為被驅動器件上的壓降。可以看出,同樣取積極電阻為4.7KΩ,流過基極的電流會比圖1中的電路電流要小,小多少需要看UL為多少:如果UL較大,那么相應的Ib也就會很小,很有可能導致三極管無法工作在飽和狀態,使得驅動器件無法動作。有人認為把基極電阻調小就好了,可是被驅動器件的壓降是很難獲知的,有些被驅動器件的壓降是變動的,這樣一來,基極電阻就很難選擇合適:阻值選的太大,會導致驅動失?。蛔柚颠x擇太小,損耗又變大。

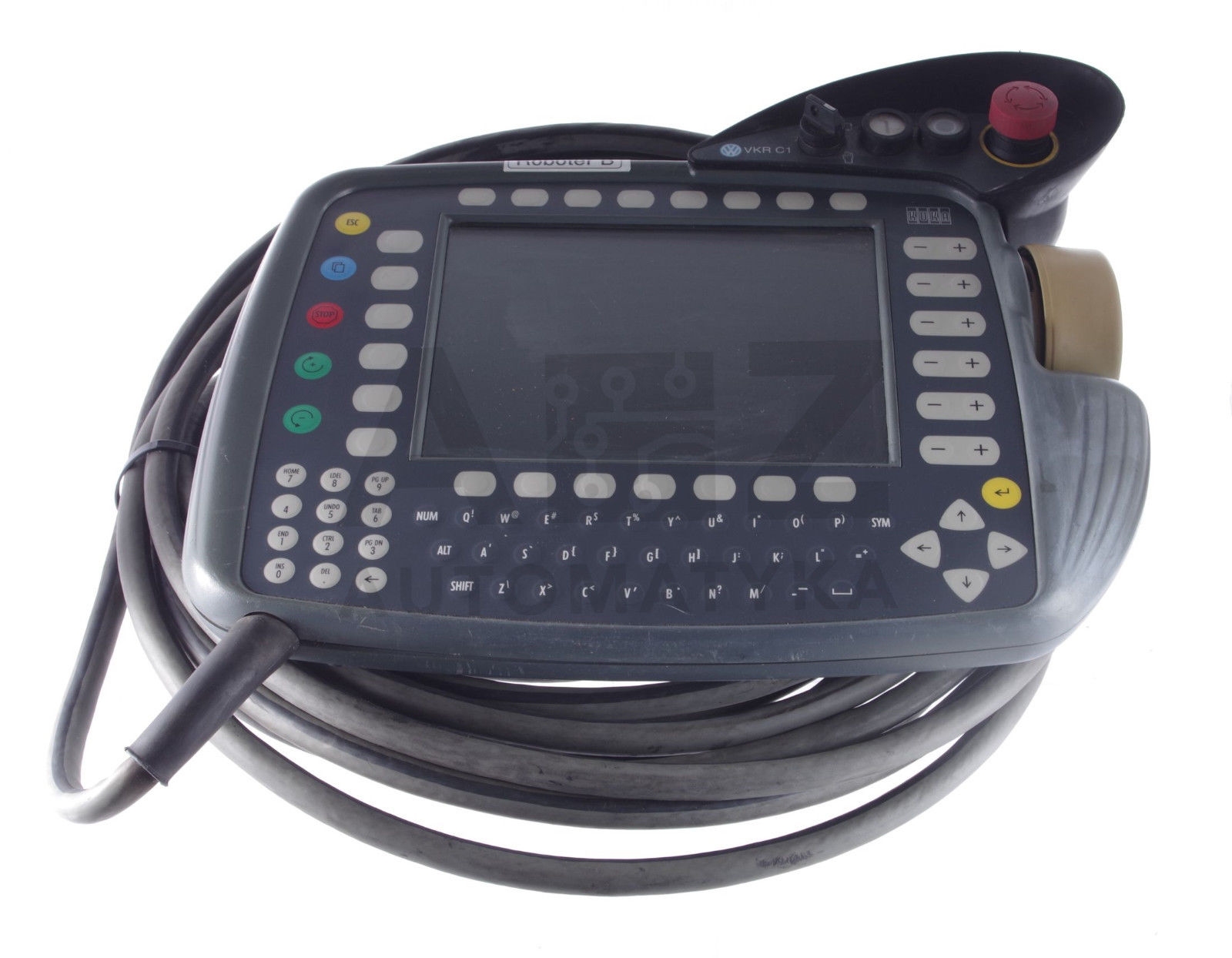

Kuka 69-000-399 VKR C1示教器.jpg

大家看了英威興達科技工程師的以上文章,對庫卡kuka機器人示教器維修中三極管的作用,應該也有了一定的了解了,可以根據以上的分析進行相關的具體操作,如果覺得筆者整理的不錯,請不要忘記關注收藏,如果對KUKA庫卡機器人控制器,控制柜,示教器,編程器,伺服電機及馬達等出現故障還有疑問的話,可以來英威興達官網提問!謝謝瀏覽!
