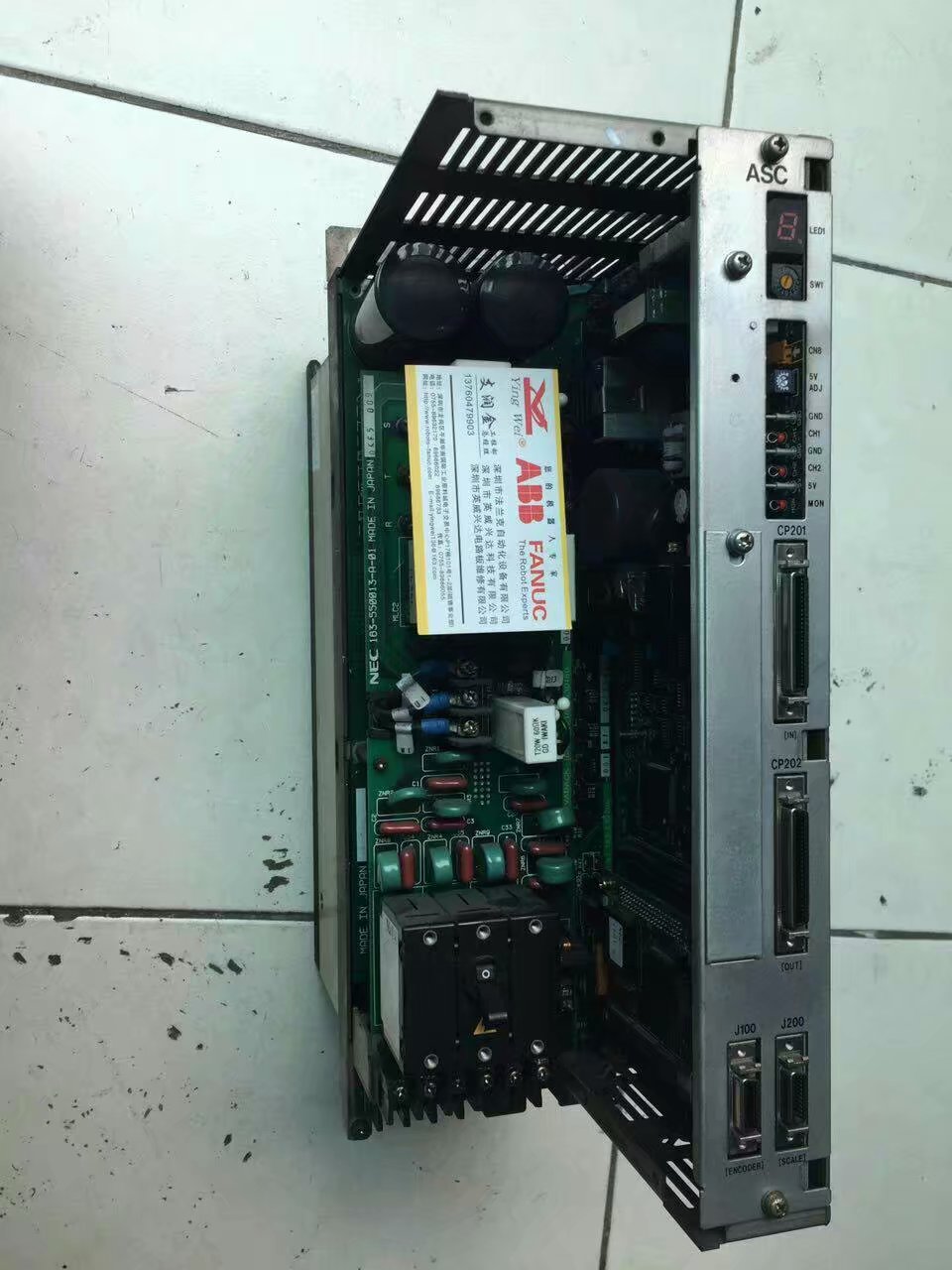

牧野火花機NEC驅動器維修電流故障經驗:一臺牧野火花機MAKINO規格EONC65出現故障報警:5521及4032 X軸無效電流過高問題,經過工程師檢查發現NEC驅動器出現故障需要維修,我們打開NEC驅動器后發現EXB841及IGBT模塊出現問題,今天英威興達科技工程師跟大家講述一下EXB841驅動芯片在牧野機臺驅動器的工作原理:
當EXB841的14腳和15腳有10mA的電流流過1us今后IGBT正常注冊,VCE下降至3V左右,6腳電壓被脅迫在8V左右,由 于VS1穩壓值是13V,所以不會被擊穿,V3不導通,E點的電位約為20V,二極管VD,截止,不影響V4和V5正常作業。
牧野火花機NEC驅動器維修:當14腳和15腳無電流流過,則V1和V2導通,V2的導通使V4截止、V5導通,IGBT柵極電荷經過V5敏捷放電,引腳3電位下降至0V,是IGBT柵一 射間承受5V左右的負偏壓,IGBT牢靠關斷,一起VCE的敏捷上升使引腳6“懸空”.C2的放電使得B點電位為0V,則V S1仍然不導通,后續電 路不動作,IGBT正常關斷。
如有過流發生,IGBT的V CE過大使得VD2截止,使得VS1擊穿,V3導通,C4經過R7放電,D點電位下降,從而使IGBT的柵一射間的電壓UGE下降 ,完成慢關斷,完成對IGBT的維護。由EXB841完成過流維護的過程可知,EXB841斷定過電流的主要依據是6腳的電壓,6腳的電壓不只與VCE 有關,還和二極管VD2的導通電壓Vd有關。
牧野火花機NEC驅動器維修電流故障經驗總結:EXB841驅動芯片出現故障會導致IGBT模塊損壞,然后出現過流問題出現,如何進行牧野火花機NEC驅動器維修電流故障還是值得我們?nèi)ド羁痰娜ヌ接懀绻麑?duì)牧野火花機,加工中心,五軸聯動機床等驅動器 系統 控制器 伺服電機等其他產品故障需要維修,可以撥打我們的電話13798538887隨時解答各種故障報警問題。
