三菱變頻器維修常見問題分析-英威科技

 發布日期:2019-06-30    瀏覽次數:735

三菱變頻器維修常見問題分析:技術服務中心歷年來對三菱變頻器維修達到數千臺及全球各大世界品牌如ABB,西門子,安川,施耐德,倫茨等都有大量的維修經驗,下面是英威科技工程師對日本三菱變頻器積累和整理,將一些三菱變頻器的維修經驗總結出來,供大家參考。主要以三菱變頻器A540為例,講解常見的故障分析。

1)三菱變頻器維修 E.UVT故障 欠壓保護。

故障描述:如果變頻器的電源電壓下降,控制回路可能不能發揮正常功能?;蛞痣姍C(jī)的轉矩不足,發熱的增加。為此,當電源電壓下降到300V以下時,停止變頻器輸出。如果P,P1之間沒有短路片,則欠壓保護功能動作。

故障排除:根據故障的解釋,發生故障有2個地方。 第一:當主回路電源電壓下降到300V一下,或者是P,P1之間沒有短接,導致變頻器內部直流母線電壓低,顯示UVT故障。 第二:當變頻器內部直流母線電壓正常,但是檢測回路損壞,也會顯示UVT故障。該直流電壓檢測是以直接降壓方式采樣后,進入光耦隔離,后進入CPU處理。在維修時候會發現該光耦經常會損壞,更換光耦就可以修復。

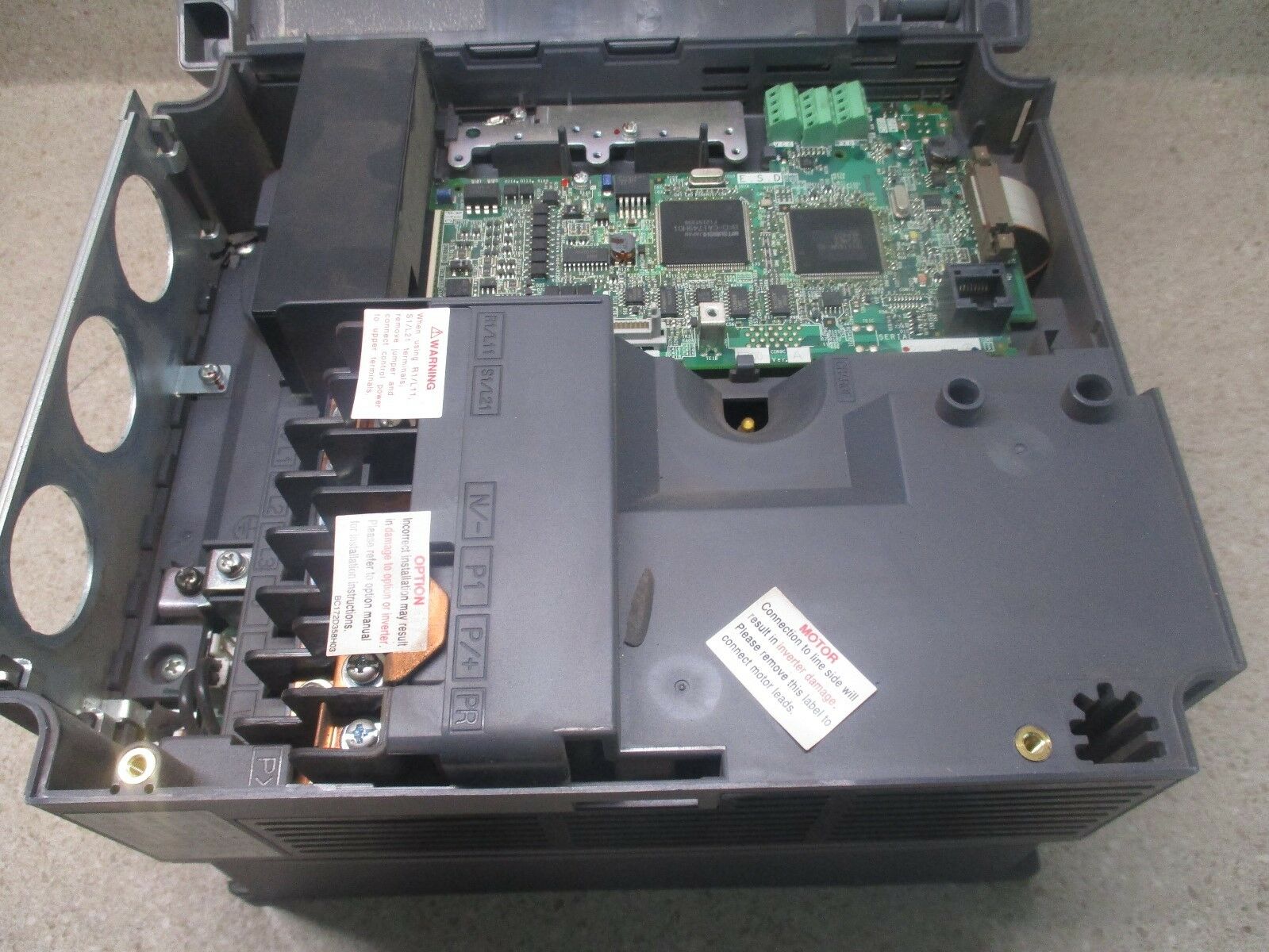

MITSUBSHI F700..jpg

2)三菱變頻器維修 E.GF故障 輸出側接地故障過電流保護。

故障描述:當變頻器的輸出側(負荷側)發生接地,流過接地電流時,變頻器停止輸出。

故障排除:根據故障的解釋,發生故障點主要在2方面。 第一:輸出電機側對地短路,當有電流輸出時候,變頻器檢測到三相電流之和不為零,變頻器停止輸出,顯示接地故障。 第二:變頻器內部電流檢測故障。該電流檢測線路是經過霍爾檢測及采樣后,進入控制卡處理。維修只要將先檢測霍爾元件,如果霍爾元件是好的情況下,可以先更換控制卡,就基本上可以解決問題。

3)三菱變頻器維修 E.OC1,OC2,OC3故障

加速、恒速、減速中過電流故障。

故障描述:當在加速、恒速、減速過程中,當變頻器輸出電流超過額定電流的200%時,保護回路動作,停止變頻器輸出。

故障排除: 第一:負載是否發生急劇變化,或者是負載太重。 第二:輸出是否短路,包括電機側有沒有短路,如果電機側沒有短路,那么變頻器輸出是否短路? 第三:變頻器內部硬件故障,包括電流檢測,IGBT模塊,驅動線路損壞等。 出現這些問題就要逐步的排除,首先要檢測IGBT模塊,后測試驅動線路,然后再檢測電流檢測部分線路。這些就是維修中經常要遇到的問題。

4)三菱變頻器維修 E6,E7故障 CPU故障

故障描述:如果內置CPU周圍回路的算術運算在預定時間內沒有結束,變頻器自檢判斷異常,變頻器停止輸出。

故障排除:出現此類故障先檢測控制卡和電源卡之間的連接線是否牢固。如果連接線沒有問題的話,那么就是可能是1、電源卡上集成電路1302H02損壞.2、電源卡上隔離光耦損壞以及CPU損壞。出現此類故障CPU損壞的幾率比較大。

5)三菱變頻器維修 E.LF故障 輸出欠相保護

故障描述:當變頻器輸出側(負荷側)三相(U,V,W)中有一相斷開時,變頻器停止輸出。

故障排除: 1、檢測電機側接線是否正常,如果正常就是變頻器的問題。 2、變頻器缺相,檢查變頻器輸出電壓是否平衡。如果輸出電壓平衡,那么就是電流檢測出現問題。檢查霍爾元件以及輸出狀態檢測線路。就可以找到問題。kmzxb.cn
