SEW變頻器無顯示及F14故障維修實例

 發布日期：2020-01-11    瀏覽次數：2662

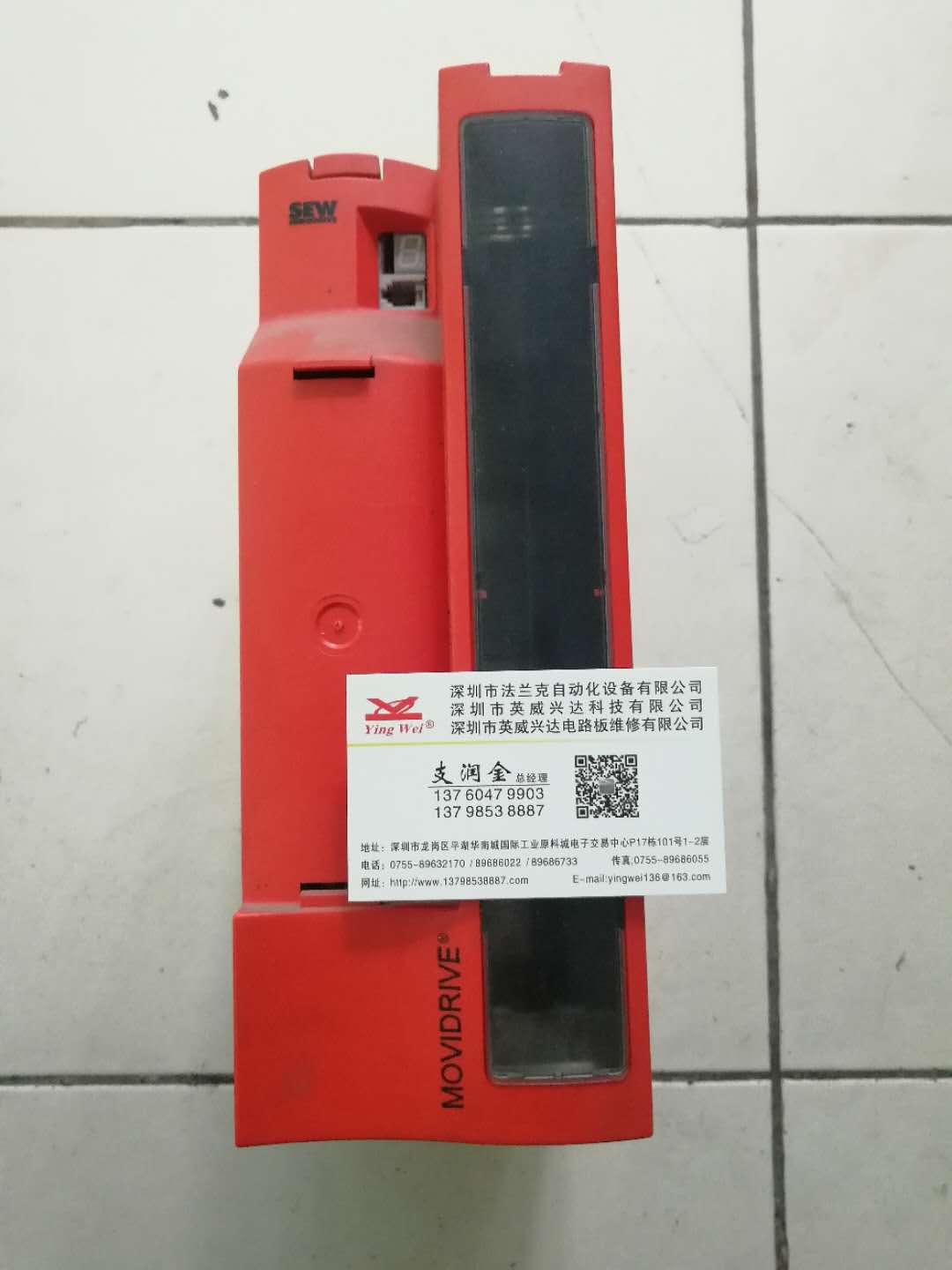

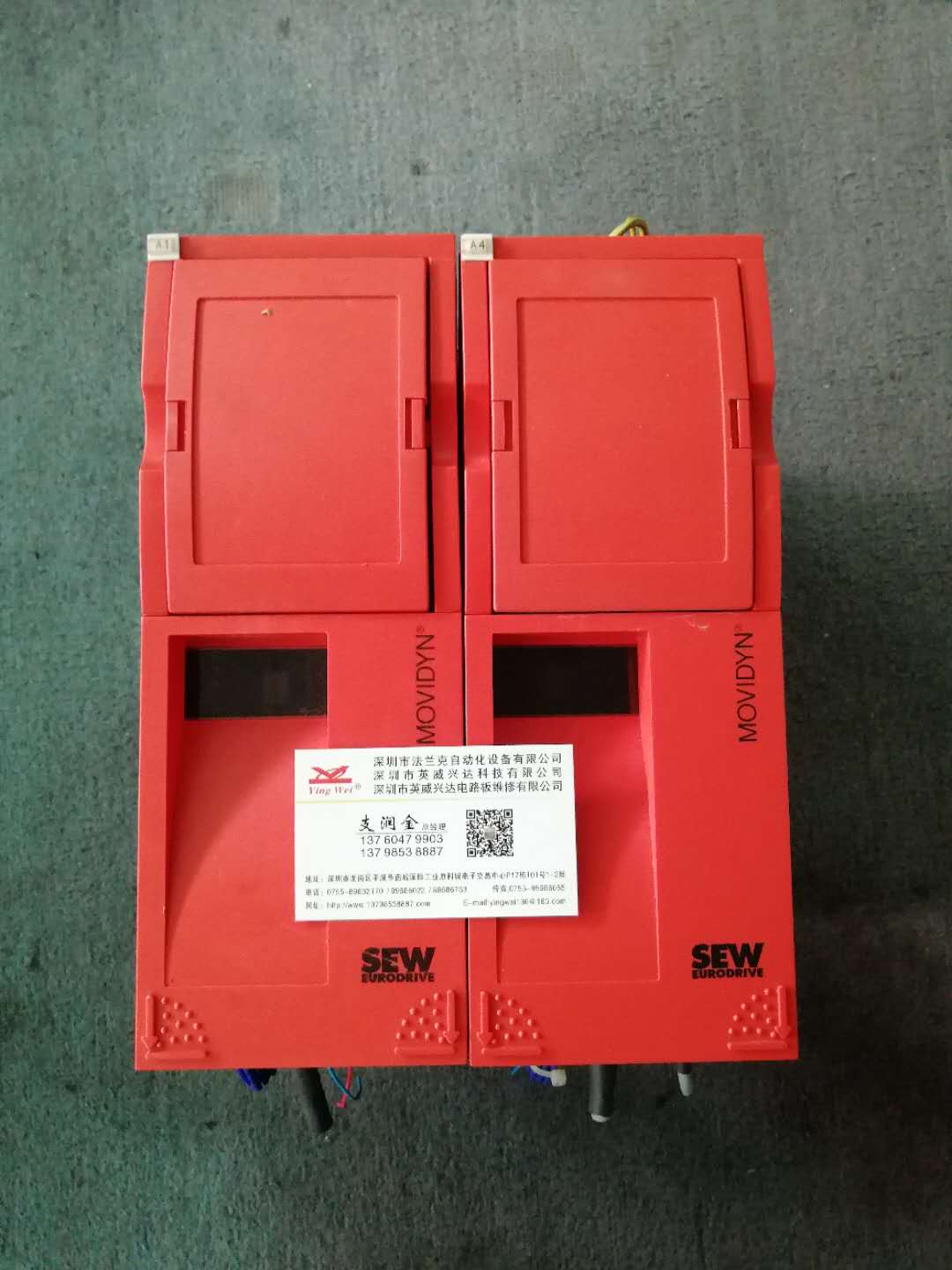

SEW變頻器無顯示及F14故障維修實例，一臺SEW變頻器出現無顯示故障，他的問題分為幾大類，一，開關電源故障，二，驅動板短路，三，主板問題等，變頻器報警F14又是什么問題？F14：1.      編碼器線或屏蔽線連接錯誤2.編碼器線短路、斷線 3.編碼器損壞

2.      1.檢查編碼器電纜和屏蔽線連接是否正確2.檢查短路和斷線，如果遇到這幾種情況我們?cè)撊绾芜M(jìn)行維修呢？下面由英威興達科技工程師講述一下：SEW變頻器無顯示及F14故障維修實例：在接收到變頻器后，進行檢測維修：

1.SEW變頻器逆變管檢測

逆變管igbt模塊是MOSFET和GTR緊密結合的生成物，其關鍵部位與晶體三極管同樣，也是有集電結和發射極;驅動器部位和場效應晶體管同樣，也有絕緣柵構造，且igbt模塊邊 上串聯1個反方向聯接的整流二極管。因?yàn)槲灏傩椭羔樖饺f(wàn)用表電陰檔黑、紅表筆間的交流電源約為11V,此工作電壓可當做igbt模塊的柵極驅動電源。因而，可以用五百型指針式萬用表檢驗，即檢驗時可以用電阻器檔測定，拿表筆去促發逆變管G、E,可致C、E導通。當G、短路故障時，C、E判定，整流二極管用指示針或數字式萬用表可以檢驗。

2.SEW變頻器驅動電路檢測

驅動器電路為逆變管柵極保證驅動器工作電壓，針對igbt模塊而言，柵極、發射極的限制值為二十V。假如UGE間的工作電壓超出二十V,則igbt模塊溝道內物質被穿透而毀壞。檢驗時為防止驅動器電路出現異常而再度毀壞IBGT，應把快速熔斷器撤除，選用1個成百歐的電阻器串在主線路.上作假負載;假負載起限速功能，當驅動器電路有出現異常時也不容易再毀壞igbt模塊。那樣，就能夠用數字示波器查看驅動器工作電壓波型是不是有出現異常，如驅動器電路中的光電耦合器無效、電解電容老舊化等緣故，都是使驅動器電路出現異常。

SEW變頻器過流F01故障實例:變頻器過電流產生的原因

工作中過電流即拖動系統在工作過程中出現過電流。其原因大致來自以下幾方面：

①電動機遇到?jīng)_擊負載，或傳動機構出現“卡住”現象，引起電動機電流的突然增加；

②SEW變頻器的輸出側短路，如輸出端到電動機之間的連接線發生相互短路，或電動機內部發生短路等；

SEW變頻器變頻器自身工作的不正常，如主板，控制板，電源及逆變橋中同一橋臂的兩個逆變器件在不斷交替的工作過程中出現異常。例如由于環境溫度過高，或逆變器件本身老化等原因，使逆變器件的參數發生變化，導致在交替過程中、而另一個器件卻還未來得及關斷，引起同一個橋臂的上、下兩個器件的“直通”、使直流電壓的正、負極間處于短路狀態。kmzxb.cn
