TRUTZSCHLER特呂茨勒變頻驅動器時不時出現故障維修

 發布日期:2020-03-15    瀏覽次數:1203

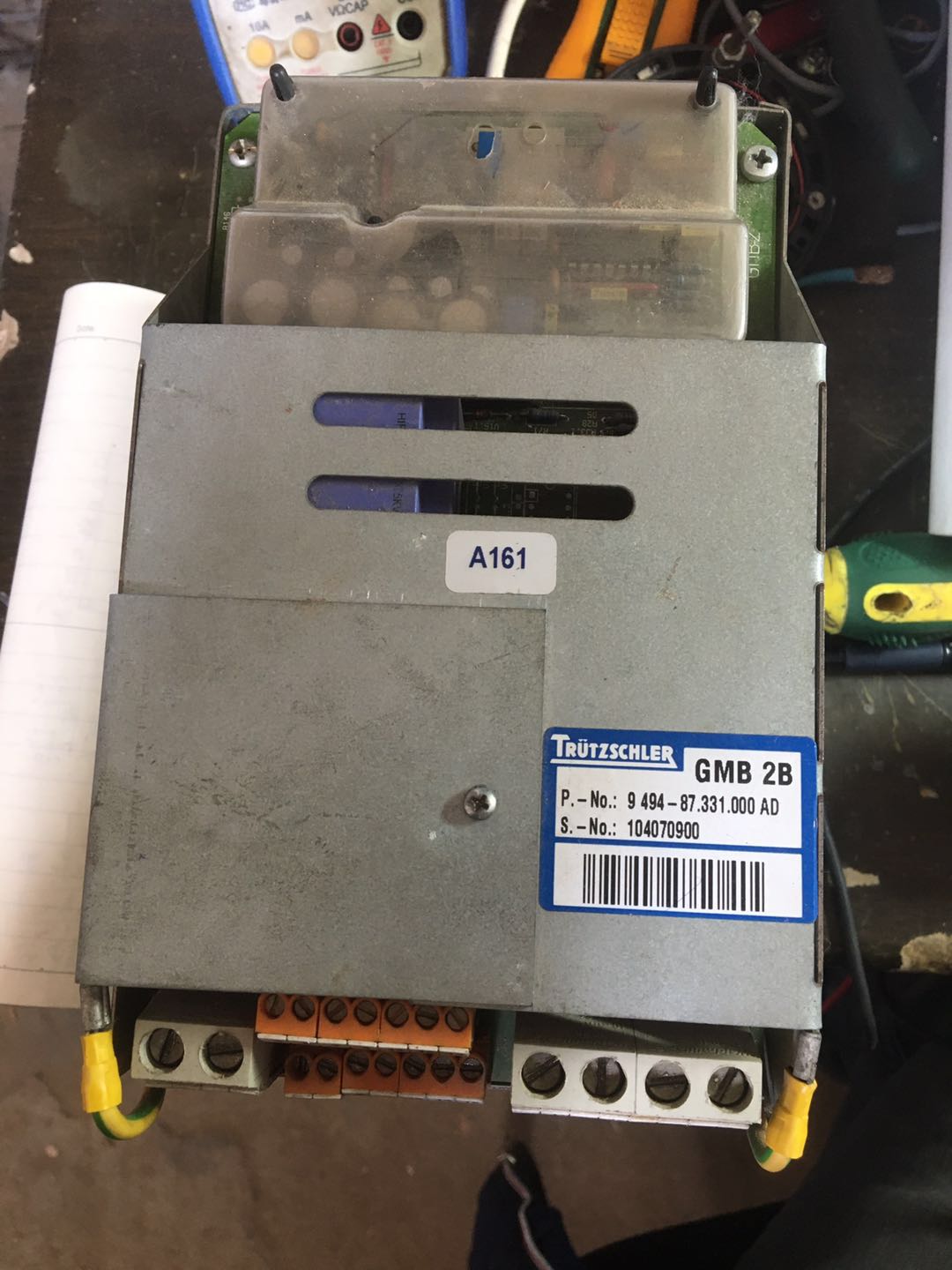

TRUTZSCHLER特呂茨勒變頻驅動器時不時出現故障維修:接到一紡織廠客戶電話說特呂DL788道夫馬達,啟動一段時間后速度不穩而且過快,停電重啟開始正常十分鐘后又是速度不穩過快,碳刷檢查沒事,測速線圈看不出好壞,輸入電壓正常,直流控制電壓正常,是不是控制器問題,可以修嗎?因為只有一臺不能確定毛病,客戶送過來之后我們工程師打開外殼檢查發現可控硅導通性能不行,更換后使用正常。今天英威興達科技跟大家講述一下TRUTZSCHLER特呂茨勒變頻驅動器時不時出現故障維修及可控硅工作原理:


TRUTZSCHLER特呂茨勒變頻驅動器可控硅是P1N1P2N2四層三端結構元件,共有三個PN結,分析原理時,可以把它看作由一個PNP管和一個NPN管所組成,其等效圖解如圖所示

  當陽極A加上正向電壓時,BG1和BG2管均處于擴大狀況。此刻,如果從操控極G輸入一個正向觸發信號,BG2便有基流ib2流過,經BG2擴大,其集電極電流ic2=β2ib2。由于BG2的集電極直接與BG1的基極相連,所以ib1=ic2。此刻,電流ic2再經BG1擴大,所以BG1的集電極電流ic1=β1ib1=β1β2ib2。這個電流又流回到BG2的基極,表成正反饋,使ib2不斷增大,如此正向饋循環的成果,兩個管子的電流劇增,可控硅使飽滿導通。

  由于BG1和BG2所構成的正反饋效果,所以一旦可控硅導通后,即便操控極G的電流消失了,可控硅依然能夠保持導通狀況,由于觸發信號只起觸發效果,沒有關斷功用,所以這種可控硅是不可關斷的。

TRUTZSCHLER特呂茨勒變頻驅動器可控硅整流器的結構

  1、外形上來看,可控硅整流器也主要有螺栓型和平板型兩種封裝結構 。

  2、出陽極A、陰極K和門極(操控端)G三個聯接端。

  3、部是PNPN四層半導體結構。

  可控硅整流器的外形、結構和電氣圖形符號

  a) 外形 b) 結構 c) 電氣圖形符號

  可控硅整流器VS與小燈泡EL串聯起來,經過開關S接在直流電源上。注意陽極A是接電源的正極,陰極K接電源的負極,操控極G經過按鈕開關SB接在3V直流電源的正極(這里使用的是KP5型晶閘管,若選用KP1型,應接在1.5V直流電源的正極)。晶閘管與電源的這種銜接方法叫做正向銜接,也就是說,給晶閘管陽極和操控極所加的都是正向電壓?,F(xiàn)在咱們合上電源開關S,小燈泡不亮,說明晶閘管沒有導通;再按一下按鈕開關SB,給操控極輸入一個觸發電壓,小燈泡亮了,說明晶閘管導通了

大家看了英威興達科技工程師的以上文章,對TRUTZSCHLER特呂茨勒變頻驅動器時不時出現故障維修及可控硅工作原理,應該也有了一定的了解了,可以根據以上的分析進行相關的具體操作,如果覺得筆者整理的不錯,請不要忘記關注收藏,如果對TRUTZSCHLER特呂茨勒變頻驅動器時不時出現故障維修及可控硅工作原理等出現故障還有疑問的話,可以來英威興達科技提問!謝謝瀏覽!
