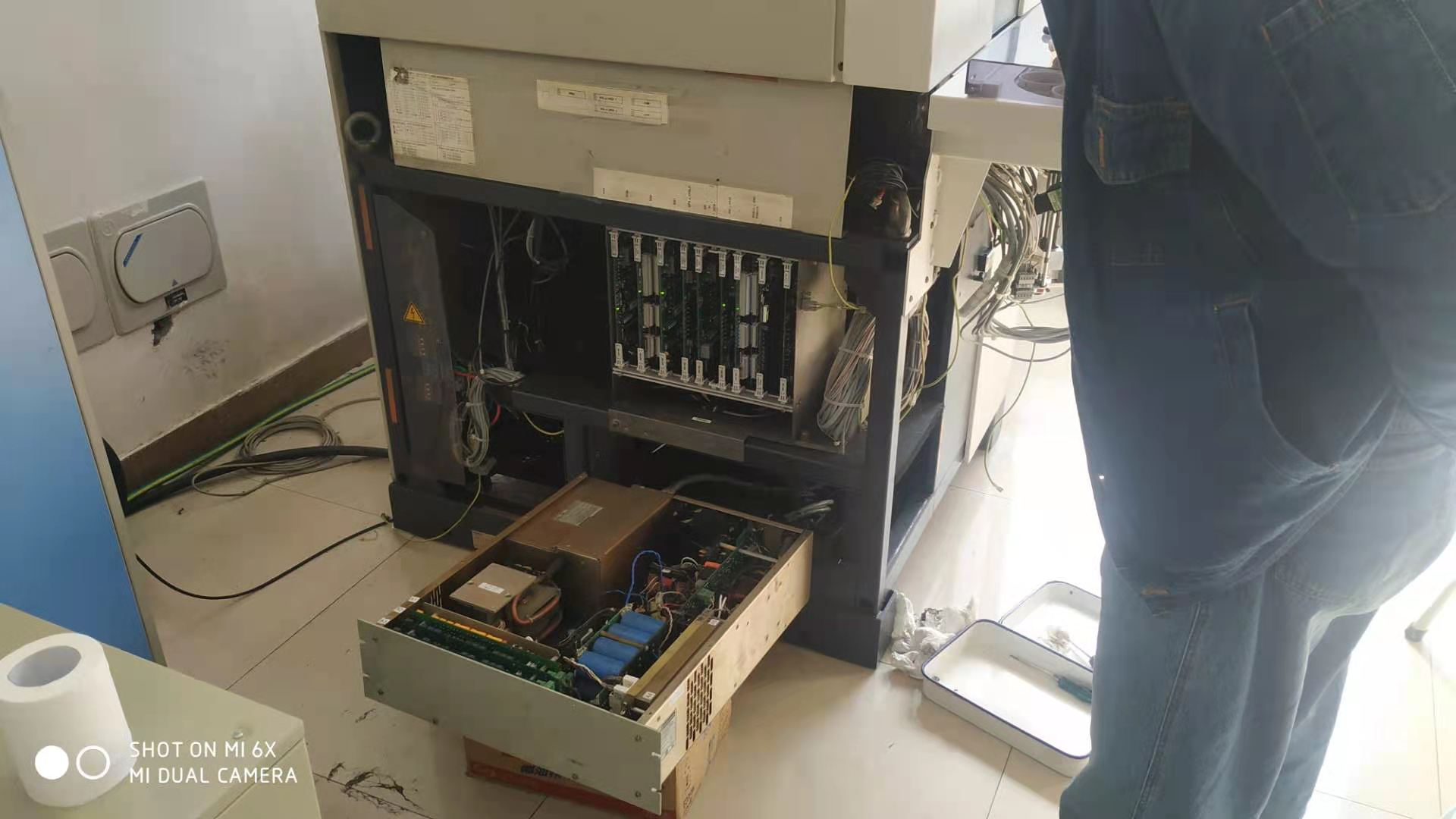

Universal Voltronics高壓發生器維修方法XRC-70-120-ARL-2-0:一個河北客戶打電話過來說 X熒光儀發生器出現故障,只能到達50KV電壓就上去了,30kV,電流80mA。平時冷啟動機器時候是一點一點的往上加電壓電流,第一次加10kV電壓和10mA電流,高壓發生器正常開始加壓,光管燈也亮,但是電壓和電流加到10以后自動跳停,光管燈滅。如果電壓電流都調成5的話,就是升到5就跳停。后來反復測試發現如果電壓調成10kV,電流調成12mA的話,當電壓升到8kV的時候就會自動跳停,懷疑是熒光儀Universal Voltronics XRC-70-120-ARL-2-0損壞,叫我們判斷一下,與我們往年修過的案例來看,可以確定是Universal Voltronics XRC-70-120-ARL-2-0高壓電源及發生器出現問題,那如何維修呢?
1.Universal Voltronics高壓發生器維修保險絲或保險管燒斷
主要檢査整流橋各二極管、大濾波電容及開關管等部位,抗干擾電路出問題也會導致保險絲或保險管燒斷、發黑。值得注意的是,因開關管擊穿導致的保險絲或保險管燒斷往往還伴隨著過流檢測電阻和電源操控芯片的損壞,負溫度系數熱敏電阻也很簡單和保險絲或保險管一起燒壞。
2.Universal Voltronics高壓發生器維修方法無輸出,但保險絲或保險管正常
這種現象闡明開關電源未作業,或許作業后進入了維護狀態。首先測量電源操控芯片的發動腳是否有發動電壓,若無發動電壓或許發動電壓太低,則檢査發動電阻和發動腳外接的元器件是否有漏電存在,此時如電源操控芯片正常,則經上述檢査可很快査到毛病。若有發動電壓,則測量操控芯片的驅動輸出腳在開機瞬間是否有凹凸電平的跳變。若無跳變,闡明操控芯片損壞、外圍振蕩電路元器件或維護電路有問題,可先代換操控芯片,再檢査外圍元器件。若有跳變,一般為開關管不良或損壞。
3.Universal Voltronics高壓發生器維修方法有輸出電壓,但輸出電壓過高
這種毛病往往來自于穩壓取樣和穩壓操控電路。咱們知道,直流輸出、取樣電阻、差錯取樣放大器,光電耦合器和電源操控芯片等電路共同構成了一個閉合的操控環路,在這一環節中,任何一處出現問題都會導致輸出電壓升高。
對于有過壓維護電路的電源,輸出電壓過高首先會使過壓維護電路動作,此時,可斷開過壓維護電路,使過壓維護電路不起作用,測開機瞬間的電源主電壓。假如測量值比正常值高,闡明輸出電壓過高。實踐修理中,以取樣電阻變值、差錯放大器或光電耦合器不良為常見。
法蘭克自動化Universal Voltronics高壓發生器維修方法站、一家專業提供半導體行業高壓電源,射頻電源,電路板卡,伺服驅動器修理服務的廠家,可修理等所有半導體,光伏行業設備電氣各類出現的故障報警維修,具有豐富的處理計劃和修理經驗。歡迎來電咨詢我們!
