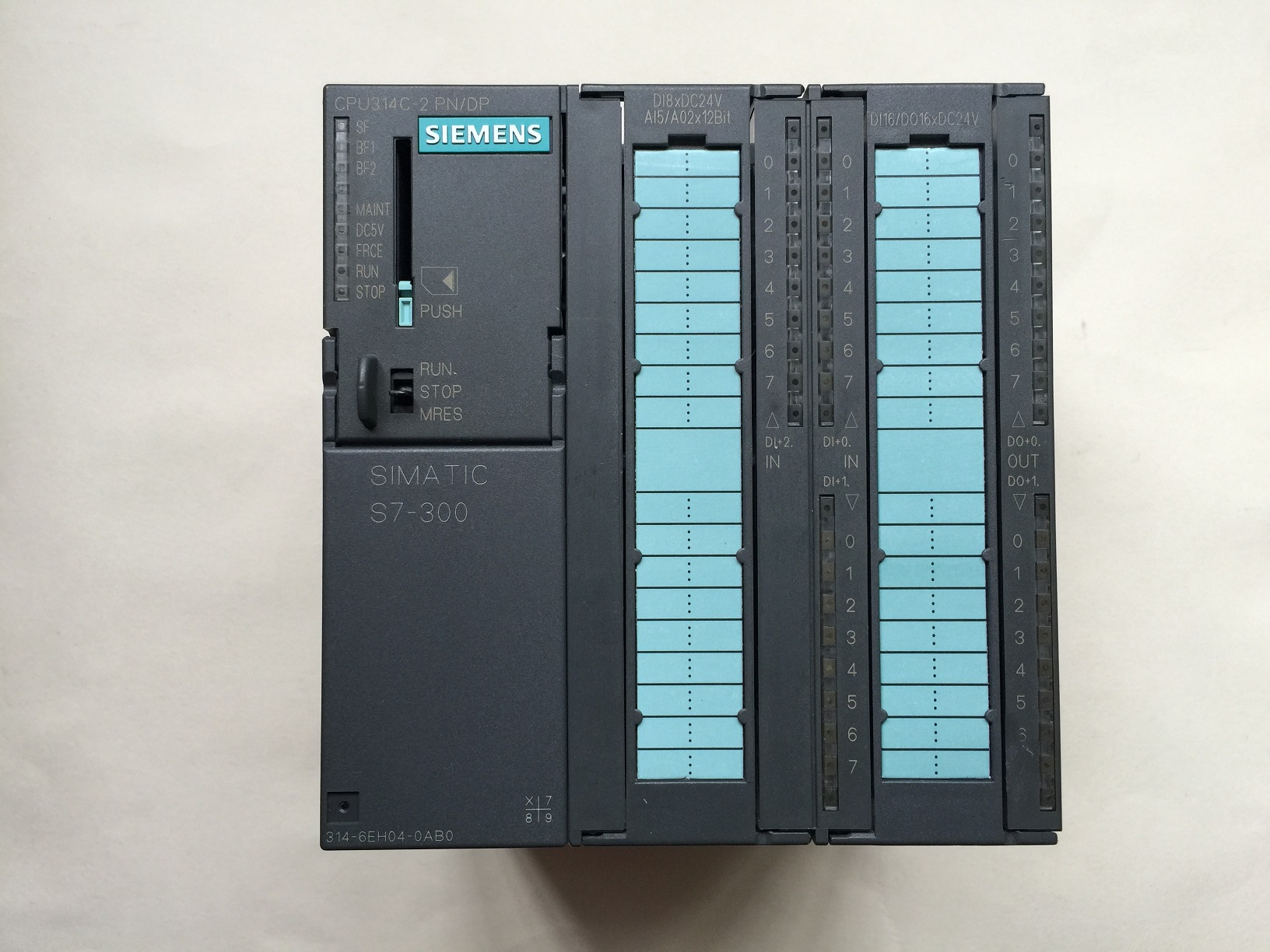

西門子CPU S7-300 PLC模塊紅燈報警該怎么維修,接到一個老客戶電話,說西門子西門子SIPLUS S7-300 CPU312C模塊紅燈亮,出現錯誤,整臺設備無法運動,經過電話溝通可以判斷西門子CPU S7-300模塊損壞,那么他們的各個指示燈的狀態表示什么呢?現在由英威興達科技工程師跟大家講述一下西門子CPU S7-300模塊的工作方式及維修:
PLC上的狀態指示燈在大家調試維修的時候可以幫助我們更快的了解問題之所在,因此,明白西門子PLC的狀態指示燈的含義,在PLC維修中就顯得十分重要了。在此為大家講下西門子各系列指示燈的含義,希望對大家使用調試PLC的有一些幫助。
西門子CPU S7-300 PLC模塊紅燈報警該怎么維修:S7-300CPU:
SF指示燈 用作系統出錯/故障顯示,為紅色,CPU的硬件出現故障或軟件有錯,帶診斷功能模塊出錯時點亮。
BATF 為電池故障,紅色,電池電壓低或沒有電池時點亮。
DC5V +5V電源指示,綠色,CPU和S7300總線的5V電源正常時點亮。
FRCE 強制,黃色,至少有一個I/O被強制時點亮。
RUN 運行方式,綠色,CPU處于RUN狀態時點亮,重新啟動時以2Hz的頻率閃亮,保持HOLD狀態時以0.5Hz的頻率閃亮。
TOP 停止方式,黃色,CPU處于STOP、HOLD狀態時或重新啟動時常亮,請求存儲器復位時以0.5Hz的頻率閃亮,正在執行存儲器復位時以2Hz的頻率閃亮,由于存儲器卡插入需要存儲器復位時以0.5Hz的頻率閃亮。
BUSF 總線錯誤,紅色,PROFIBUS-DP接口硬件或軟件故障時點亮,集成有DP口的CPU才有此LED,(如CPU 315-2DP),集成有2個DP口的CPU有兩個LED(BUS1F和BUS2F)。
大家看了英威興達科技工程師的以上文章,對西門子CPU S7-300 PLC模塊紅燈報警該怎么維修,應該也有了一定的了解了,可以根據以上的分析進行相關的具體操作,如果覺得筆者整理的不錯,請不要忘記關注收藏,如果對西門子S200,S300,S400 PLC產品維修或者出現故障還有疑問的話,可以來英威興達官網提問!謝謝瀏覽!
