西門子數控系統NCU數碼管顯示A維修方法

 發布日期：2020-01-10    瀏覽次數：1177

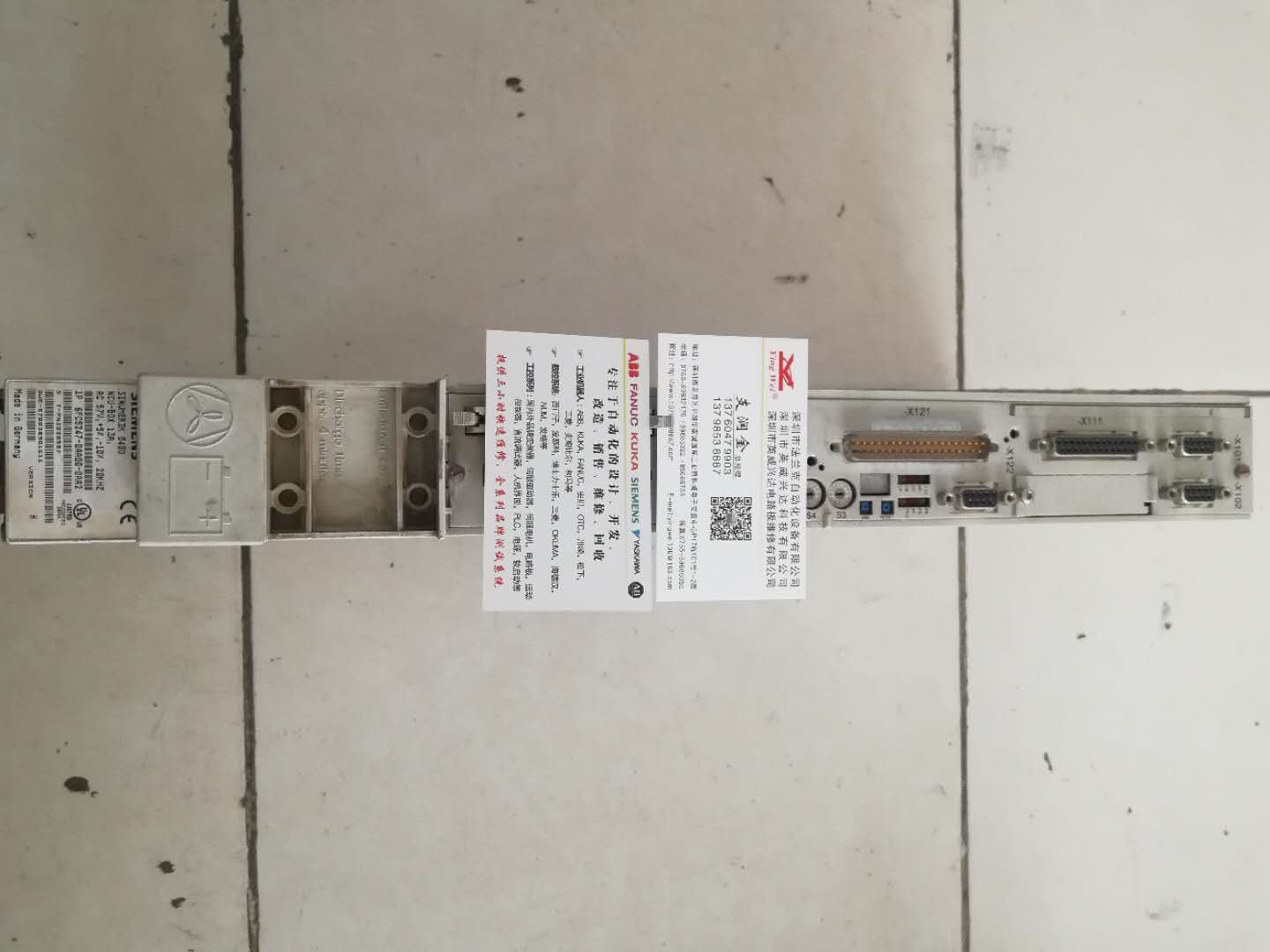

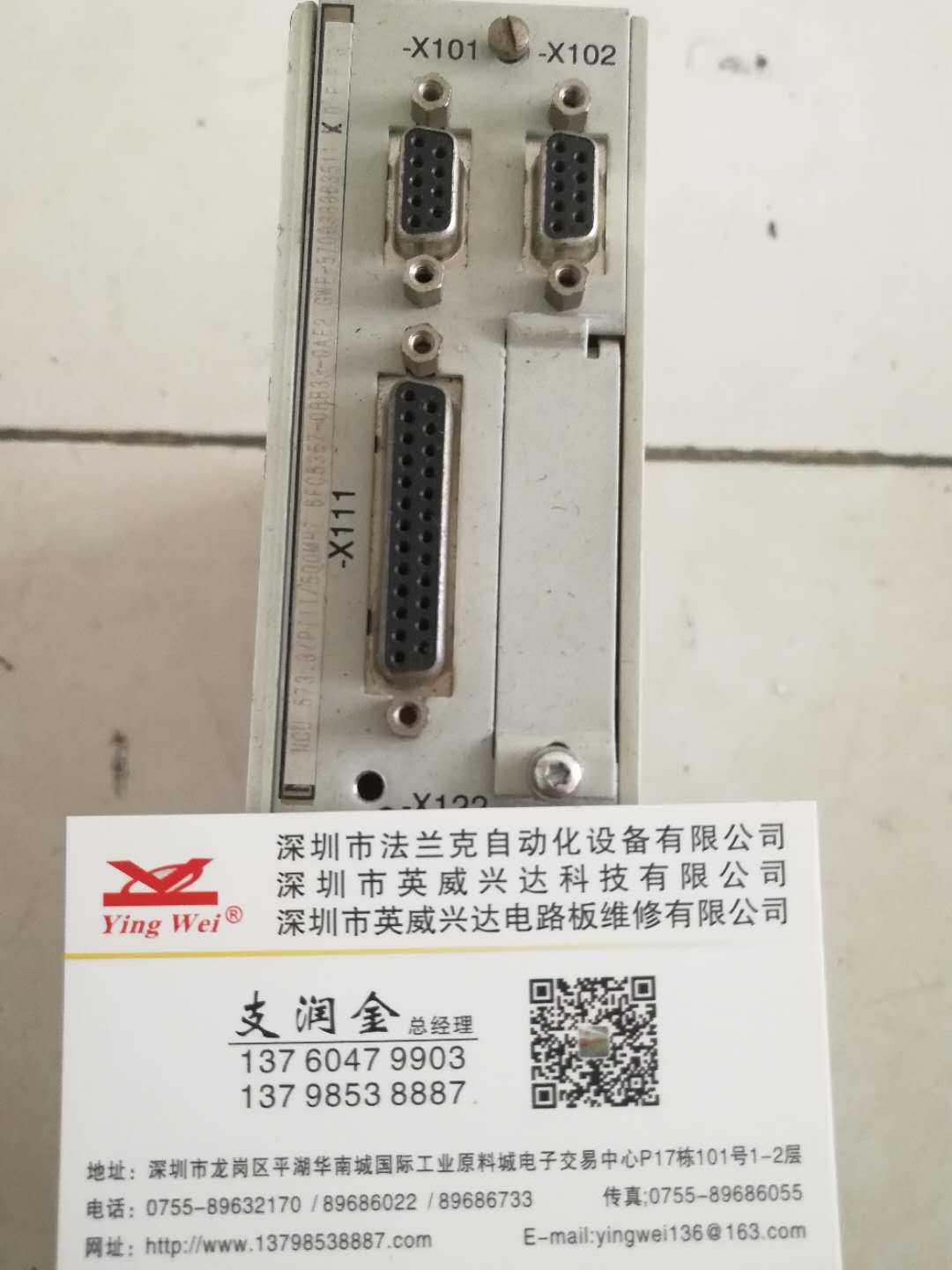

西門子數控系統NCU數碼管顯示A維修方法：一臺鐳射通快激光切割機是西門子數控系統，在使用過程中突然死機，然后自動關機再也開不了機，只能進到一半的系統，后來他們找到我們?nèi)z查，發現西門子數控系統NCU數碼管顯示A到不了6，可以完全判斷是西門子ncu故障，那么我們該怎么維修NCU呢？這個東西比較貴重，所以找對人維修是很關鍵，我們可以告訴你們修西門子NCU成功率在95%，現在我們來分析一下西門子數控系統NCU數碼管顯示A維修方法：經我們工程師檢查分析，發現西門子主板故障及南橋出現問題，更換后使用正常，下面是NCU調試及故障處理方法：

西門子數控系統NCU維修及調試方法SIEMENS西門子NCU維修廠家指示燈說明：

    NF:  NCK故障監控?zé)?紅色)，正常時不亮，NCK有故障時亮;

    CF:  COM故障監控?zé)?紅色)，正常時不亮，有故障時亮;

    CB:  OPI接口有數據傳輸時閃亮(黃色)，閃亮?xí)r說明有數據傳輸:

    CP:  MPi接口有數據傳輸時閃亮(黃色)，閃亮?xí)r說明有數據傳輸。

    PR:  PLC運行狀態指示燈(綠燈)，正常工作時亮;

    PS:  PLC停機狀態指示燈(紅燈)，正常時不亮，PLC停止時亮;

    PF:  PLC故障指示燈(紅燈)，正常時不亮，PLC出現故障時亮:

    PFO: PLC強制狀態指示燈‘正常時不亮;

DP:正常時不亮，指示沒有PROFIBUS DP配置或沒有故障;亮?xí)r指示故障。

伺服電源維修方法  西門子伺服電源維修及使用方法840d sl更換ncu步驟:

    1、備份nc、plc、dp驅動、加工程序和mmc等數據。

    2、確認新硬件ncu的型號，型號一樣最好如果末位有細微不同可能是ncu版本有小幅度升級，例如原始型號末位xxx3或xxxA當前xxx4或xxxB這樣直接替換基本不會有問題，如果前面幾位也有差別替換難度較大最好咨詢西門子。

    3、機床斷電拆除ncu上的所有連接線，并做好線的標識和取下cf卡，cf卡非常關鍵它綁定了機床所有授權的功能，如果cf被替換或丟失那么無論你怎么備份數據和還原數據，機床所授權的功能都將丟失，開機報警xx個許可未授權，所以cf卡要保管好。

伺服電源維修   4、將新的ncu安裝好并插入之前取下的cf卡，檢查連線無誤后，將nck撥碼開關撥到3位置執行上電總清，步驟按簡明調試手冊來很簡單。

    5、總清完后開機上電還原之前備份的nc、plc、dp驅動數據，還原完之后看看加工程序和畫面程序有沒有丟失，如果沒有丟失就不需要還原加工程序和mmc，我之前操作幾次都沒有丟失的情況。

    6、以上數據還原完之后更換ncu基本完成，如果有安全集成的機床還需要對安全數據復制和確認沒有則不需要。

    7、開機測試，機床原點備份在nc備份數據中，恢復nc數據后原點數據也會覆蓋，所以原點坐標不會丟失，但是最好還是確認一遍再開始試加工，首件倍率可以慢點。

    完成以上幾步后ncu更換工作就結束了。

大家看了英威興達工程師的以上文章，對西門子數控系統NCU數碼管顯示A維修方法，應該也有了一定的了解了，可以根據以上的分析進行相關的具體操作，如果覺得我們整理的不錯，請不要忘記關注收藏，如果對其西門子NCK,OP,NCU,伺服驅動器，電源，伺服電機，PLC，電路板及線路板故障報警還有疑問的話，可以來英威興達官網提問！謝謝瀏覽！kmzxb.cn
