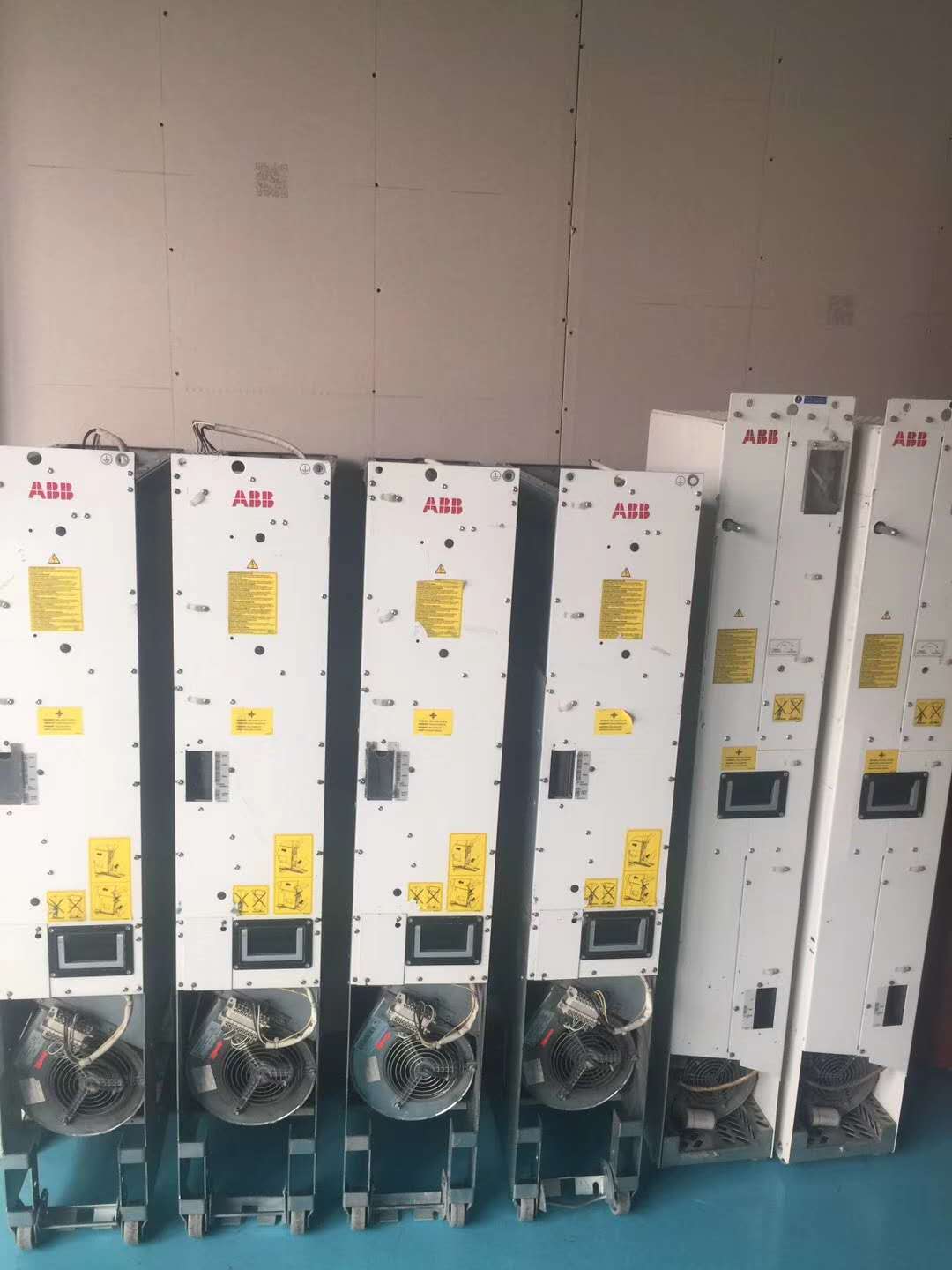

瑞士ABB變頻器在全球市場上占有很大份額,在中國市場銷售量也是驚人的,包括很多系列使用的ACS200,ACS300, ACS500,ACS800,ASC510,ACS600也已進人故障報警多發期,在使用中必然會碰到眾多的故障,下面由英威科技工程師在一些維修常見故障報警一起做一個探討。
ABB變頻器維修常見故障分析及解決辦法。
1,ABB變頻器維修直流母線欠電壓故障
故障原因:直流回路的 DC 電壓不足,這可能是由于電網缺相、熔斷器燒斷或整流橋內部故障所引起的。
解決方法:(1)、檢查主電源供電是否正常,如果變頻器進線端通過了接觸器,要檢查接觸器的控制回路是否誤動作,如控制回路有誤動作,可能導致接觸器短時間內頻繁啟動停止,造成變頻器欠壓故障,復位就好,所以能復位的欠壓軟故障,變頻器的主接觸器控制回路要認真檢查。(2) 、如果變頻器剛斷電,迅速通電,也會引發此故障,所以變頻器如果斷電,要等電容放完電后,再重新啟動變頻器。(3) 、如出現欠壓故障不能復位,檢查 DC 電容是否泄露。
2,ABB變頻器維修輸出電流過大
故障原因:輸出電流超過軟件的過流跳閘極限。
解決方法:(1)、檢查電機負載是否短路。(2)、檢查電機制動器是否完全打開。(3)、在確定電機和繞組線圈故障后,更換時注意原有型號和參數。 (4)、檢查參數設定是否合適,包括升速和降速的時間是否設定太短、啟動轉矩是否太小。
3,ABB變頻器維修直流回路過電壓
故障原因:直流回路的 DC 電壓超過 DC 過壓跳閘的限制值。
解決方法:(1)、檢查主電源供電是否正常。 (2)、檢查有關減速的參數時間設定是否太短。(3) 檢查制動斬波器和制動電阻。
4,ABB變頻器維修制動器故障
故障原因:制動器運轉不到位,到位信號限位不起作用,制動器機械故障。
解決方法:(1)、檢查制動器供電是否正常。 (2)、檢查制動確認信號與DI1的連線是否斷路。 (3)、檢查制動器限位及返回信號。 (4)、檢查制動器是否動作,如無動作則檢查制動器電源和制動器是否損壞。
5,ABB變頻器維修編碼器故障
故障原因:變頻器檢查到編碼器反饋回來的速度出錯,可能由于(1)、與RTAC的通訊中斷。(2)、脈沖編碼器故障。(3)、電纜連接松動。 (4)、在1MS內編碼器的脈沖頻率變化過大。
解決方法:(1)、檢查RMIO 板和編碼器控制板的連接。 (2)、檢查周圍是否有高輻射的元件設備。(3)、檢查編碼器與電機軸的聯結是否可靠。 (4)、檢查編碼器和接線包括 CHA 和 CHB 的相序。 (5)、檢查設備的接地是否完好。
6,ABB變頻器維修內部過溫
故障原因:變頻器溫度超過 125 度。
解決方法:(1)、檢查風扇線圈是否損壞 (2)、清掃散熱器上的灰塵。(3)、檢查電機容量是否和變頻器容量匹配。(4)、在更換新冷風風扇時,要注意有的風扇帶自動轉動信號,有的不帶風扇轉動信號,換原型號風扇’
7,ABB變頻器維修主從控制時,主 / 從變頻器電流差別過大。
故障原因:(1)、可能由于機械原因,齒輪嚙合。 (2)、編碼器反饋不準,造成從機跟隨有偏差等。
解決方法:(1)、檢查測量傳動部件。 (2)、參數設定里把編碼器去掉,查看電流差別是不是在正常范圍,如果正常,檢修編碼器。
在維修ABB變頻器中,同時也要堅持電機或電機電纜處檢測到的接地故障。傳動運行或停止的時候都監控接地故障。傳動停止時接地故障檢測的靈敏度更高,并且能夠報告發生故障的位置。
