發那科（法蘭克）主軸驅動器故障修理

 發布日期：2019-06-06    瀏覽次數：2542

發那科（法蘭克）主軸驅動器修理缺點首要出現為停轉、速度失常、編碼器故障，時好時壞，電機振動，加工時抖動和主電路過電流報警等。相較于溝通發那科（法蘭克）主軸驅動器修理缺點的首要表現方式為電機過勢、熔絲熔斷等，引發此類驅動器修理伺服缺點的首要原因是由伺服電機超載、驅動器接觸不良或許冷卻設備損壞導致驅動器內部元器件阻抗過高或許數控機床的浪涌吸收器發生缺點。

發那科（法蘭克）主軸驅動器修理常見缺點和驅動器修理處理辦法：首要要對主軸驅動器出現缺點時需求對主軸驅動器出現缺點的類型及方位的承認。當伺服電機不作業時首要需求承認驅動器系統是否有信號輸出，然后再對驅動器修理檢測，其次最重要的是對驅動器的I/O板情況進行觀察，并承認是否滿意主軸驅動器的啟動條件。假設伺服電機是帶有電磁制動，還需求進行驅動器修理檢測來承認是否釋放了電磁制動。主軸伺服電機出現轉速失常，首要要對伺服電機的機械傳動安排進行查看，確保伺服電機的動作無失常。

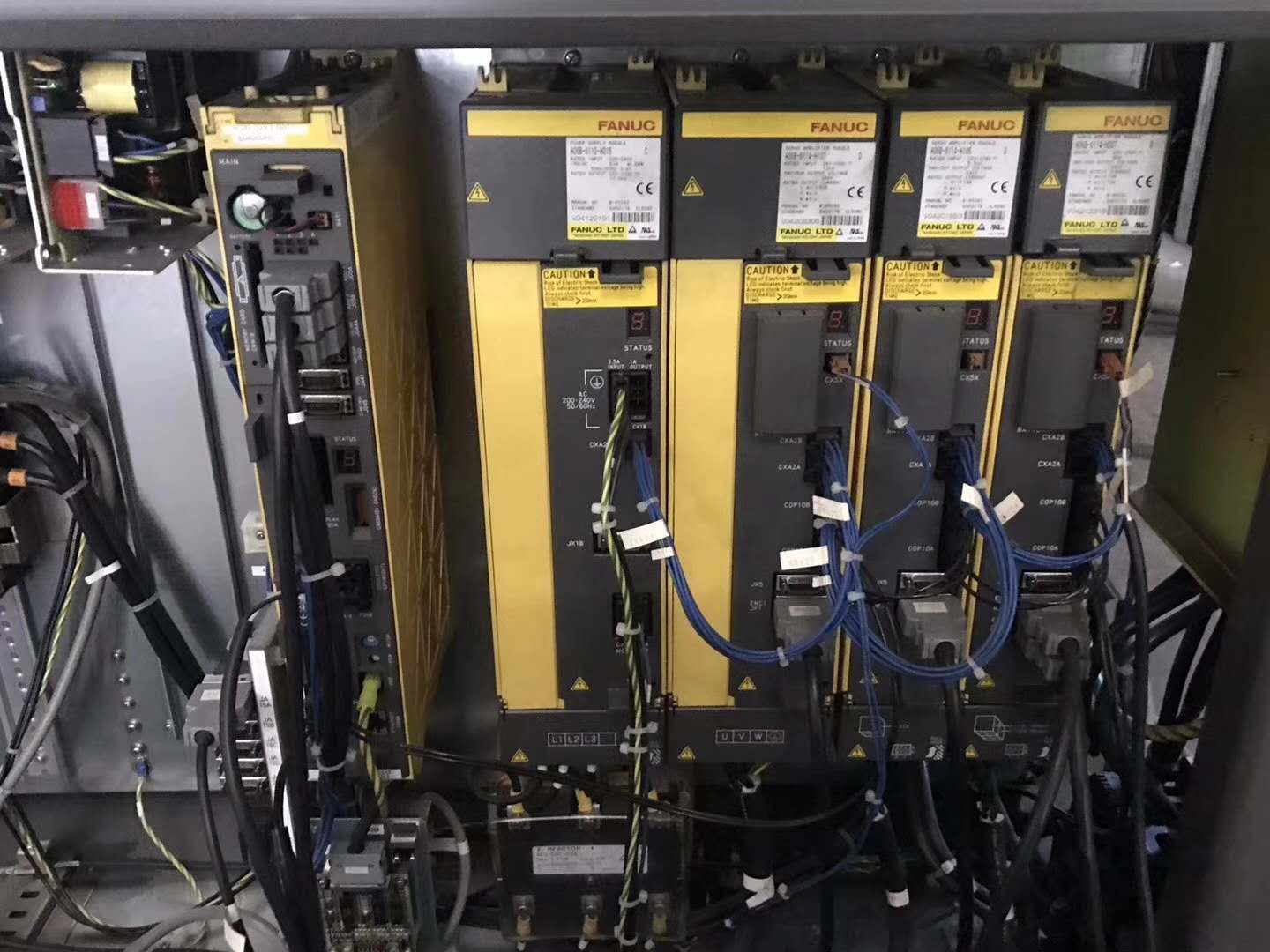

發那科（法蘭克）主軸驅動器修理

假設伺服電機的機械傳動安排無失常則需求對主軸伺服驅動器電纜聯接進行修理檢測、主軸伺服驅動器的情況指示燈等進行查看，并分析是否主軸驅動器出現問題。假設以上原因均被打掃，則很有可能是控制板出現缺點。當主軸高速轉動振動過大時，大都是由于主軸驅動系統的電氣部分缺點導致，針對這種問題我們要依據電氣原理圖對主軸驅動與遍地電氣聯接進行全面查看，承認缺點部位后進行驅動器修理和處理。

發那科（法蘭克）主軸驅動器修理缺點事例

缺點現象：某配套FANUC 6M的立式加工中心，在工件加工過程中，系統突然斷電，機床關機后，無法重新起動機床。

分析及處理過程：經查看，該機床電源輸入單元的電源指示(PIL)與報警(ALM)燈一同亮。依據本章4.1.1節分析可知，電源指示(PIL)與報警(ALM)燈一同亮的原因是系統電源模塊存在報警。

測量系統電源模塊(A14B-0061-B002)，發現輸出+5V、+15V、-15V、24V悉數為0V，且電源模塊的輸入熔斷器F11、F12熔斷，換上熔斷器后，測量發現電源輸入存在短路現象。因此，初步判斷開關電源的一次側存在短路缺點，必須依據原理圖，找出短路原因，打掃缺點后才華起動機床。

F11、F12：輸入熔斷器，主回路短路保護元件。

VSll：浪涌吸收器，用于吸收溝通輸入側的瞬間高壓。

NFll：輸入濾波器，對輸入溝通電源進行濾波。

DSll：?jiǎn)蜗嗳ㄕ鳂?，整流發生直流母線電壓。當輸入電壓為AC200V時，經過DSll整流以及C12、C13的濾波穩壓，能夠在直流母線上獲得DC210~230V左右的直流電壓。

C12、C13(220μF/400V)：直流母線濾波電容。

R11(2Ω/20W)：與RYll常開觸點并聯，作為起動電流限流電阻，開機瞬間由于RYll觸點斷開，R11串聯接入直流母線主電路，約束開關主電路的沖擊電流；+24V輸出正常后，RYll吸合，經過RYll常開觸點短接限流電阻。

SHll：調試、測量用短接設定端子，經過斷開SHll能夠使Q14、D24、Q15、D25與整流電路別離。

Q14、Q15：開關電源功率驅動管，作為開關電源主變壓器輸出驅動。

D24、D25：續流二極管，在驅動管Q14、Q15關斷時，對電源變壓器進行續流。

發那科（法蘭克）主軸驅動器修理   kmzxb.cn

M11、T11、D11、C17(330μF/25V)：電源模塊輔佐電源控制及驅動環節。首要由集成電路PS01，以及輔佐開關電源驅動部分的輸出驅動、擴大環節的Q24、Q25、C14、C15、C16等元器件(圖中未畫出)組成，用于發生電源模塊用的DCl0V基準電壓與DCl5V輔佐控制電壓。發那科（法蘭克）主軸驅動器修理也要有專業的測試平臺，要不然修理好也是盲修，記住一定要找大公司修理有保障。
