ABB DCS800直流調速器維修中可控硅判斷的方法

 發布日期:2020-02-13    瀏覽次數:913

ABB DCS800直流調速器維修中可控硅判斷的方法:ABB直流調速器 簡稱(ABB直流裝置)從7.5KW到1000KW不等,但是他們的工作原理基本上都是一樣的,只是大功率勵磁單元有外置勵磁,而小功率直接在直流調速器一起,那么ABB調速器可控硅在電路上的作用及判斷好壞,是很多初學者想要了解的。今天英威興達科技工程師跟大家講述一下ABB DCS800直流調速器維修中可控硅判斷的方法:

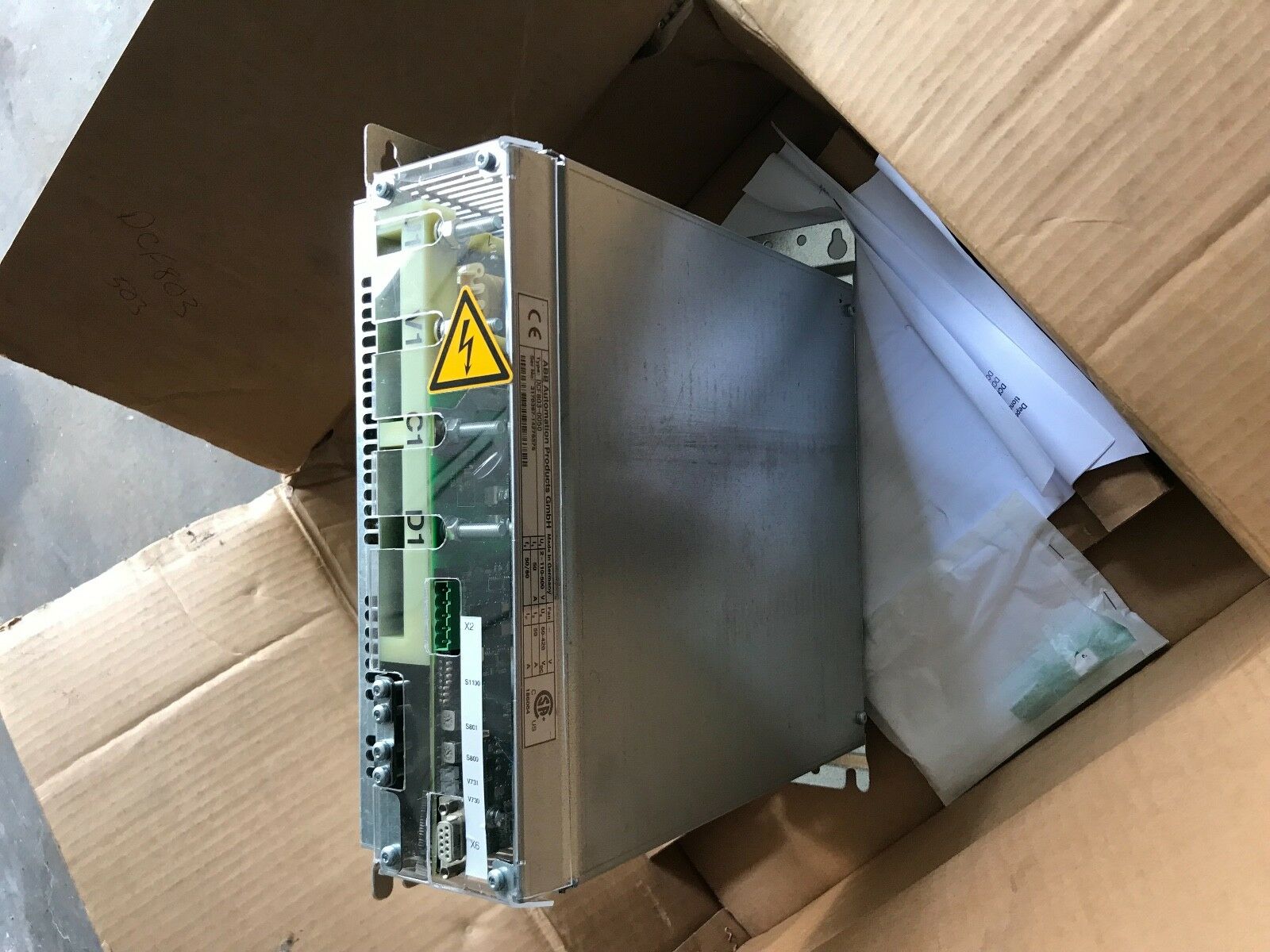

ABB DCF8030050 BRAND NEW IN BOX.jpg

ABB DCS800直流調速器維修中可控硅判斷的方法單項可控硅

1,T2極的確定:用萬用表R*1檔或R*100檔,分別測量各管腳的反向電阻,其中若測得兩管腳的正反向電阻都很?。s100歐姆左右),即為T1和G極,而剩下的一腳為T2極。

2,T1和G極的區分:將這兩極其中任意一極假設為T1極而另一極假設為G極,萬用表設置為R*1檔,用兩表筆(不分正負極)分別接觸已確定的T2極和假設的T1極,并將接觸T1的表筆同時接觸假設的G極,在保證不斷開假設的T1極的情況下,斷開假設的G極,萬用表仍顯示導通狀態。

3,將表筆對換,用同樣的方法進行測量,如果萬用表仍然顯示同樣的結果,那么所假設的T1極和G極是正確的。如果在保證不斷開假設的T1極的情況下,斷開假設的G極,萬用表顯示斷開狀態,說明假設的T1和G極相反了,從新假設再進行測量,結果一定正確。

  如果測量不出上述結果,說明該雙向可控硅是壞的。這種方法雖然不能測出具體參數,但判斷是否可用還是可行的。

ABB DCS800直流調速器維修中可控硅判斷的方法雙向可控硅怎么測量好壞

  雙向可控硅使用條件

 ?。?)外加電壓下允許超過正向轉折電壓,否則控制極將不起作用。

 ?。?)可控硅的通態平均電流從安全角度考慮一般按最大電流的1.5~2倍來取。

 ?。?)為保證控制極可靠觸發,加到控制極的觸發電流一般取大于其額值,除此以外,還必須采取保護措施,一般對過流的保護措施是在電路中串入快速熔斷器,其額定電流取可控硅電流平均值的1.5倍左右,其接入的位置可在交流側或直流側,當在交流側時額定電流取大些。,

  一般多采用前者,過電壓保護常發生在存在電感的電路上,或交流側出現干擾的浪涌電壓或交流側的暫態過程產生的過壓。由于,過電壓的尖峰高,作用時間短,常采用電阻和電容吸收電路加以抑制。

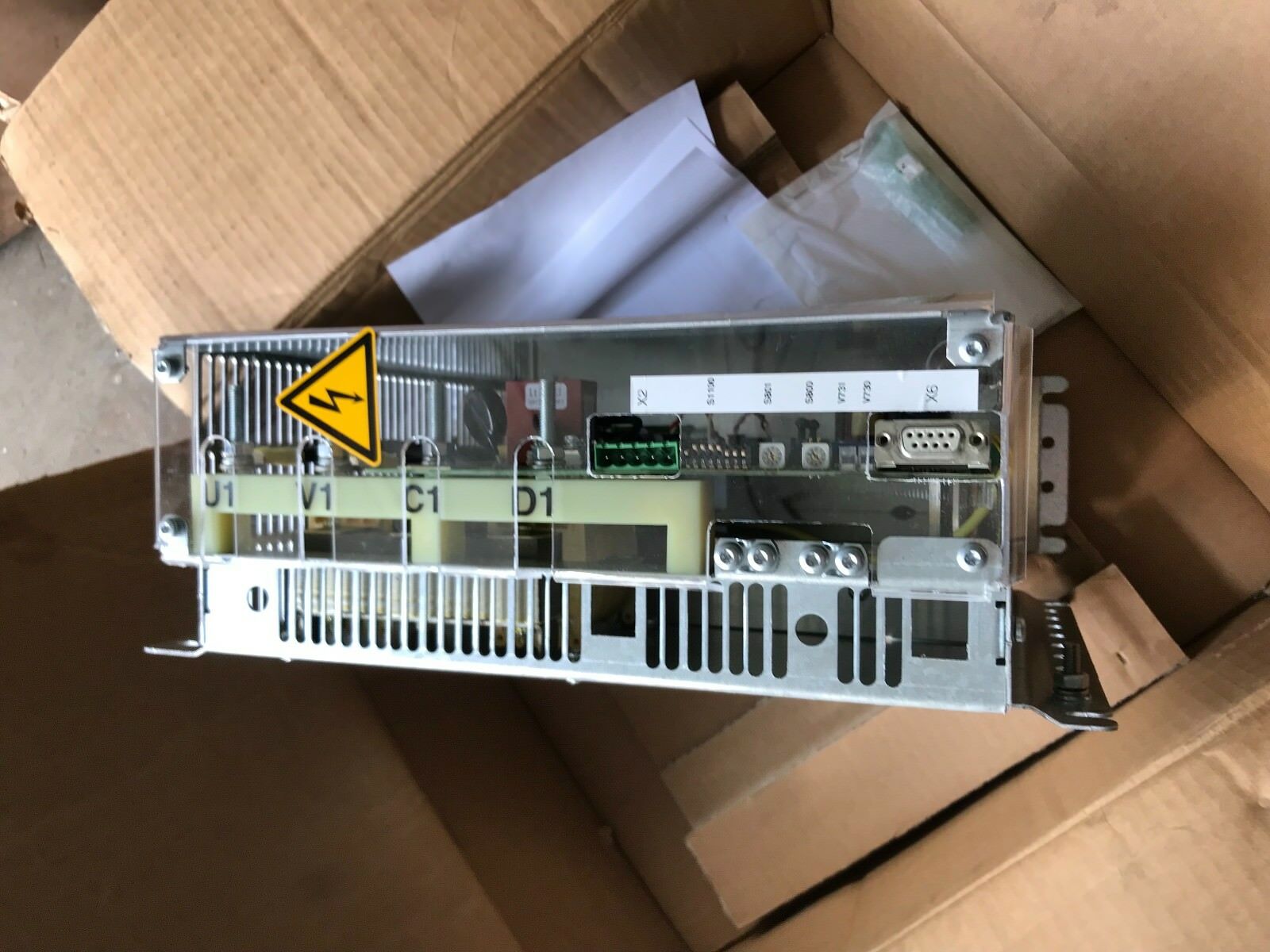

ABB DCF8030050 BRAND NEW IN BOX,.jpg


大家看了英威興達科技工程師的以上文章,對ABB DCS800直流調速器維修中可控硅判斷的方法,應該也有了一定的了解了,可以根據以上的分析進行相關的具體操作,如果覺得筆者整理的不錯,請不要忘記關注收藏,如果對ABB DCS800直流調速器,DCS600,DCS500,DCS400等出現故障還有疑問的話,可以來英威興達官網提問!謝謝瀏覽!
