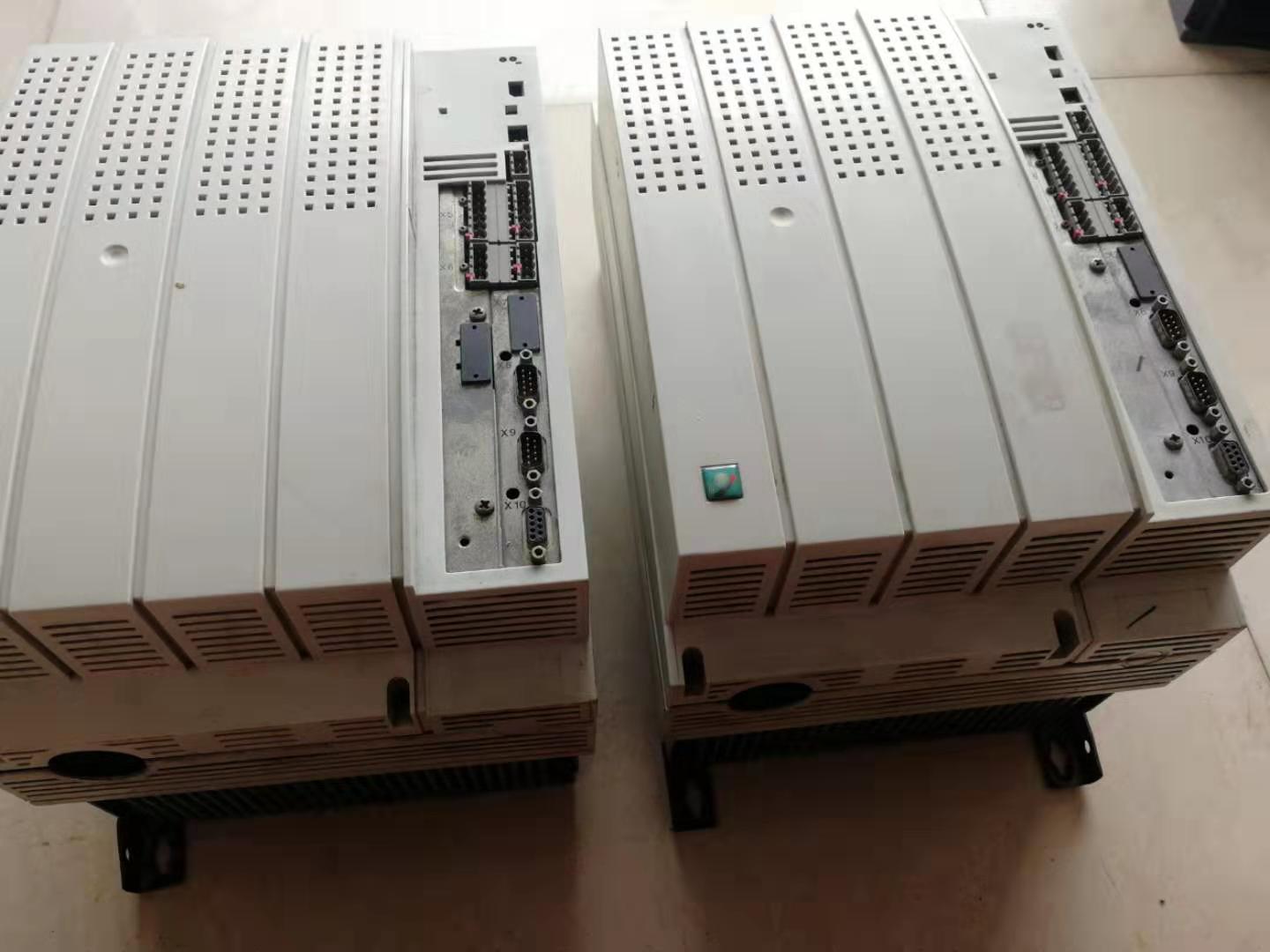

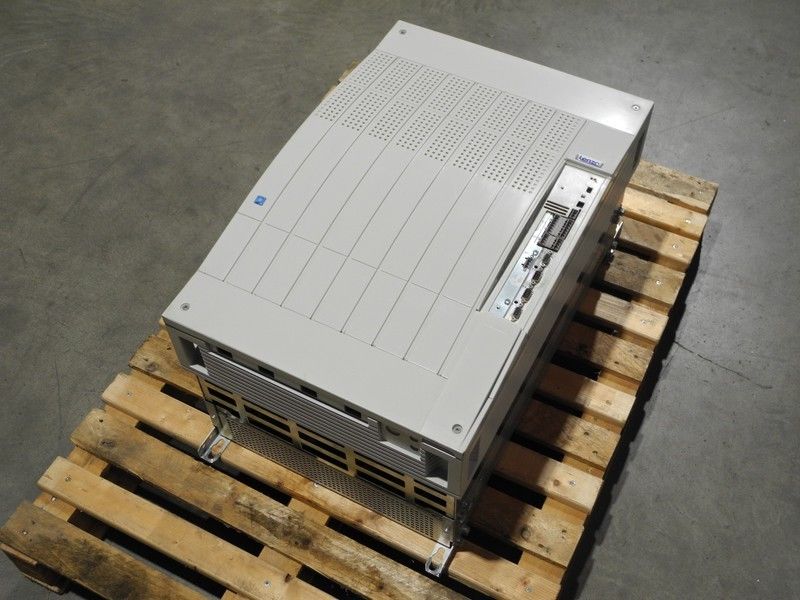

LM393運放在倫茨變頻器維修中的應用:Lenze倫茨變頻器ES9326系列分為主板,驅動板,電源,交直交電路,模塊等,那么Lenze倫茨變頻器驅動板LM393運放的在電路中的工作原理及應用,現在由英威興達科技工程師介紹一下LM393運放在倫茨變頻器維修中的應用:
LM393是電壓比較器,將接在R-Light端的光敏二極管接收光照時產生的電阻值變化變成電壓信號傳遞給電壓比較器的同相輸入端INB+,這個變化的電壓信號與電壓比較器的反相輸入端INA-端的基準電壓相比較,當同相端INB+電壓大于反相端INA-端電壓時,電壓比較器的輸出端OUT輸出高電平電壓,當同相端INB+電壓小于反相端INA-端電壓時,電壓比較器的輸出端OUT輸出低電平電壓,此時Light LED燈亮。
在沒有光照時,光敏二極管的電阻值很大,電阻R23與該光敏二極管組成的分壓點電壓升高,使同相端INB+電壓大于反相端INA-端電壓,電壓比較器的輸出端OUT輸出高電平電壓,此時Light LED燈不亮。在有光照時,光敏二極管的電阻值很小,電阻R23與該光敏二極管組成的分壓點電壓下降,使同相端INB+電壓小于反相端INB-端電壓,電壓比較器的輸出端OUT輸出低電平電壓,此時Light LED燈亮。
接在反相端INA-端的電位器VR2用于調節該端的電位電壓,這個電壓也就是電壓比較器輸入的閥值翻轉電壓,用于光照靈敏度調節。
LM393應用說明
LM393是高增益,寬頻帶器件,像大多數比較器一樣,如果輸出端到輸入端有寄生電容而產生耦合,則很容易產生振蕩。這種現象僅僅出現在當比較器改變狀態時,輸出電壓過渡的間隙,電源加旁路濾波并不能解決這個問題,標準PC板的設計對減小輸入—輸出寄生電容耦合是有助的。減小輸入電阻至小于10K將減小反饋信號,而且增加甚至很小的正反饋量(滯回1.0~10mV)能導致快速轉換,使得不可能產生由于寄生電容引起的振蕩,除非利用滯后,否則直接插入IC(集成電路板integrated circuit,縮寫:IC) 并在引腳上加上電阻將引起輸入—輸出在很短的轉換周期內振蕩,如果輸入信號是脈沖波形,并且上升和下降時間相當快,則滯回將不需要。
比較器的所有沒有用的引腳必須接地。
LM393偏置網絡確立了其靜態電流與電源電壓范圍 2.0~30V無關。
通常電源不需要加旁路電容。
差分輸入電壓可以大于Vcc并不損壞器件,保護部分必須能阻止輸入電壓向負端超過-0.3V。
LM393的輸出部分是集電極開路,發射極接地的NPN輸出晶體管,可以用多集電極輸出提供或OR ing功能。此輸出能作為一個簡單的對地SPS開路(當不用負載電阻沒被運用),輸出部分的陷電流被可能得到的驅動和器件的β值所限制。當達到極限電流(16mA)時,輸出晶體管將退出而且輸出電壓將很快上升。輸出飽和電壓被輸出晶體管大約60ohm 的γSAT限制。
當負載電流很小時,輸出晶體管的低失調電壓(約1.0mV)允許輸出箝位在零電平。
大家看了英威興達科技工程師的以上文章,對LM393運放在倫茨變頻器維修中的應用,應該也有了一定的了解了,可以根據以上的分析進行相關的具體操作,如果覺得筆者整理的不錯,請不要忘記關注收藏,如果對Lenze倫茨變頻器,伺服驅動器,馬達電機及馬達,人機界面,觸摸屏等出現故障還有疑問的話,可以來英威興達官網提問!謝謝瀏覽!
