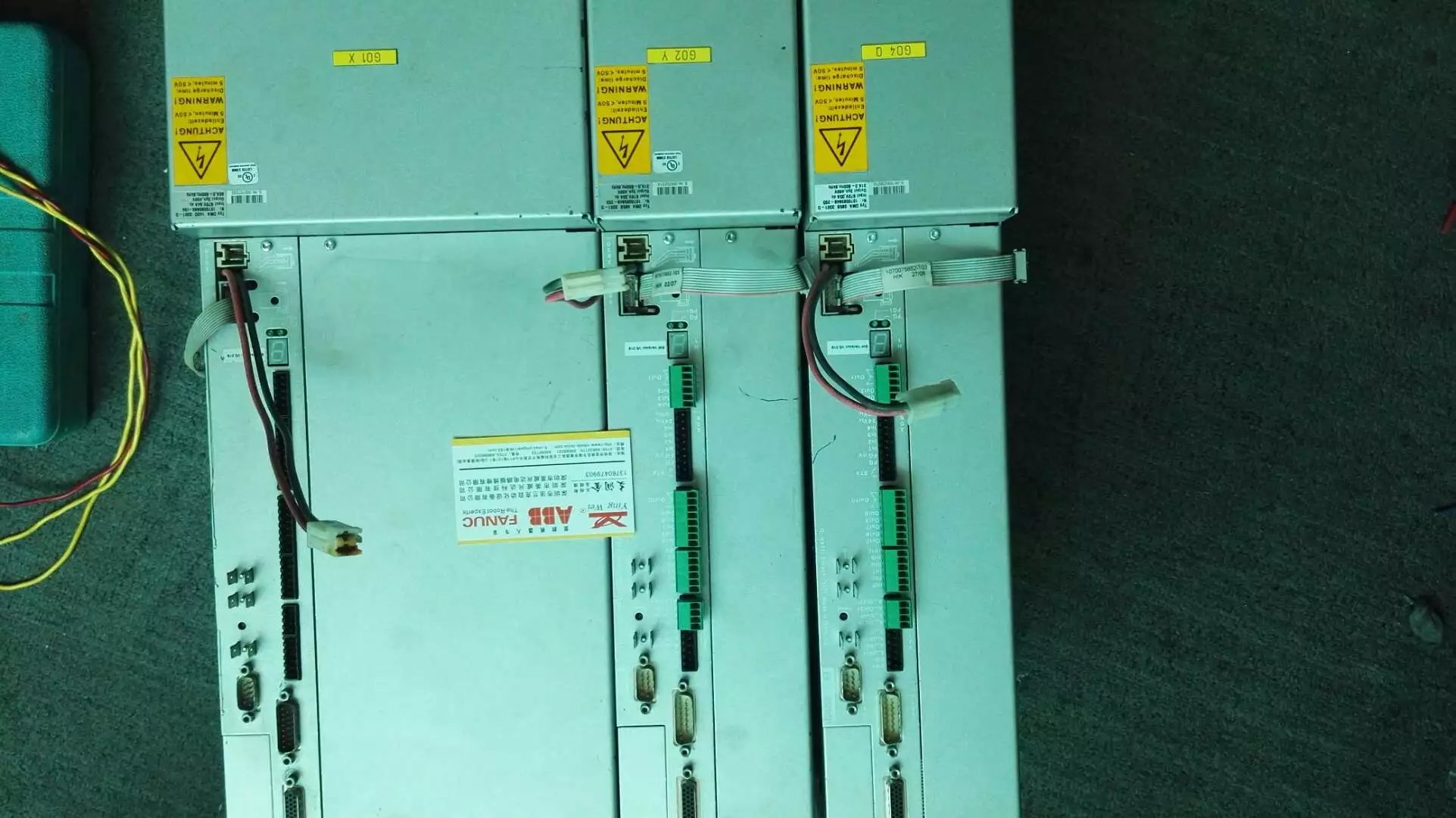

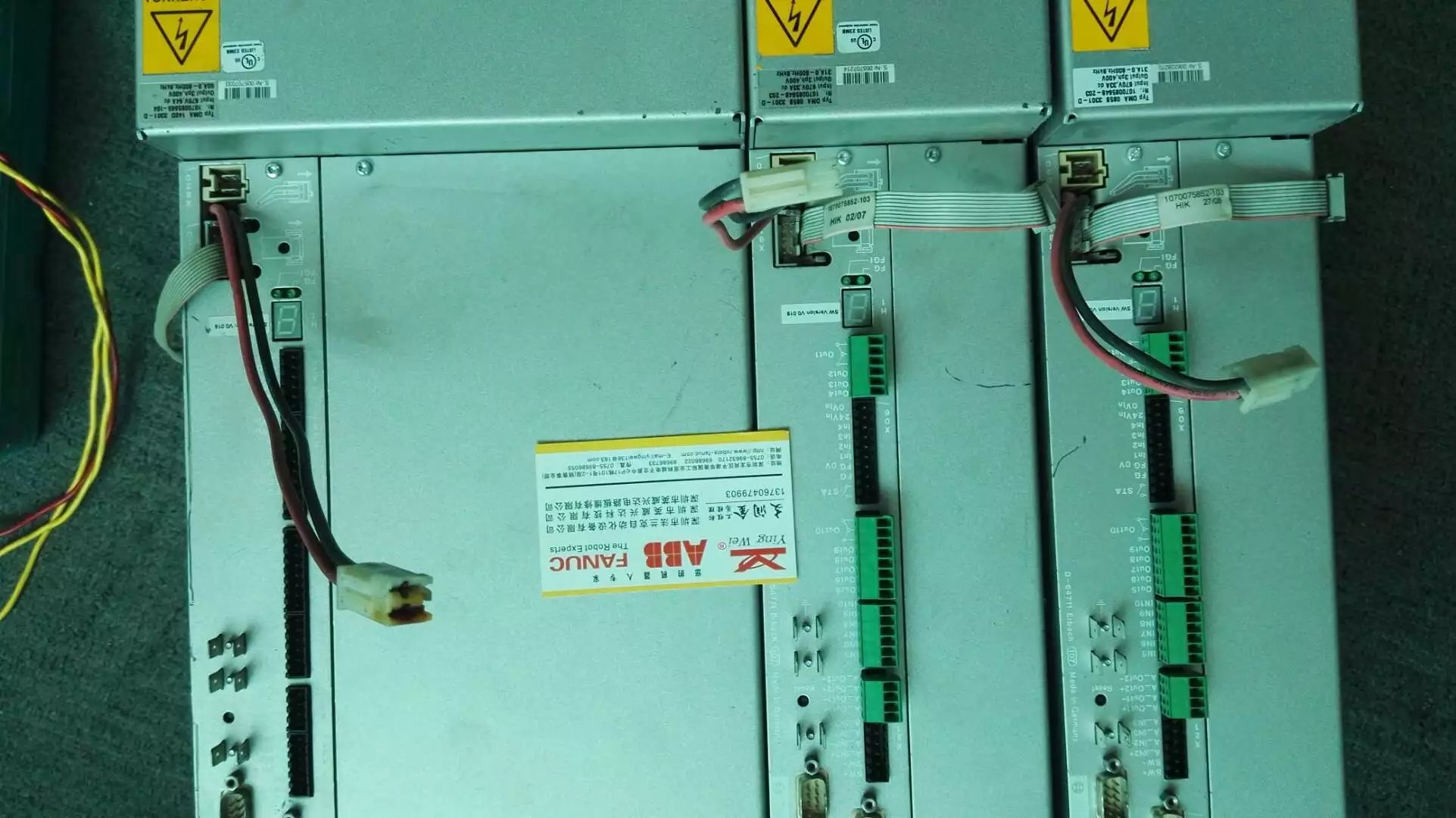

博士BOSCH伺服驅動器維修邏輯IC 74HC74如何判斷壞:德國博士BOSCH伺服驅動器在汽車生產線及C網機上使用,,那么博士BOSCH伺服驅動器常見故障及報警如f69問題頻繁如初,該故障是主板問題,邏輯IC 74HC74導致.很多維修員工除了對其需要更多的專業知識儲備之外,還要在維修過程中需要了解更多的維修方法。其中一些初學者就提到對博士BOSCH伺服驅動器維修邏輯IC 74HC74如何判斷壞有哪些的疑問。所以英威興達科技工程師根據這一問題整理了邏輯IC的檢測內容,具體如下:
1,博士BOSCH伺服驅動器維修邏輯IC 74HC74是一款高速CMOS器件
74HC74引腳兼容低功耗肖特基TTL(LSTTL)系列。74HC74遵循JEDEC標準no.7A。
74HC74是雙路D 型上升沿觸發器 ,帶獨立的數據(D)輸入、時鐘 (CP)輸入、設置(SD)和復位(RD)輸入、以及互補的Q和Q輸出。
設置和復位為異步低電平有效,且不依賴于時鐘輸入。74HC74數據輸入口的信息在時鐘脈沖的上升沿傳輸?shù)絈口。為了獲得預想中的結果,D輸入必須在時鐘脈沖上升沿來臨之前,保持穩定一段就緒時間。74HC74時鐘輸入的施密特觸發功能使得電路對于緩慢的脈沖上升和下降具備更高的容差性
2.博士BOSCH伺服驅動器維修邏輯IC 74HC74中進行分頻。
根據2"分頻規律可知,當n=1時,進行二分頻,即在V1點輸出 10MHz(20÷2=10)的頻率;當n=2時,進行四分頻,即在V3點輸出 5MHz(20÷2'=5)的頻率;n為分頻同理。
圖中,U1為雙路D觸發器74HC74,U5為單片UP監控芯片MAX706,J1繼電器控制高壓的閉合與斷開,J2繼電器控制液晶顯示器的掉電及上電。U1、U3、U3、U4等構成高壓擊穿復位電路,U5及外圍電路構成系統復位電路。此復位電路實現了上電復位和擊穿復位以及WATCHDOG功能。啟動時,P1.6為低電平,P1.4發出一負脈沖,則觸發器CD端也出現一段負脈沖。此時Q=L,J1高壓斷電器閉合,高壓接通。當高壓擊穿時,GYXH端為低電平,或者當電機正轉到滿足位時,P1.6變?yōu)楦呤请娖?,則觸發器SD=L,Q=H,高壓控制繼電器切斷,同時U4的輸出產生一個高電平脈沖。高電平寬度由時間常數T=C3R2決定,在U4輸出高電平期間,J2動作,其常閉接點斷開,切斷液晶屏供電電源。經時間T后,U4輸出低電平,液晶屏供電正常。
3.我用74hc74做的一個脈沖電平翻轉,當單片機輸出脈沖的上升沿到74HC74的CLK端時輸出翻轉,,,正常上電使用中功能都正常,默認上的74HC74會檢測到一個脈沖,然后輸出為高電平,當使用中時候出現一個短時間的掉電后有恢復上電,掉電時間小于10s時,此時上電74hc74的輸出電平保持掉電前的狀態,這樣就會導致如果在輸出狀態與默認狀態相反時,短暫掉電就會引起設備跳動,導致設備上電狀態可能會不一樣,不知道應該怎么解決!
大家看了英威興達科技工程師的以上文章,對博士BOSCH伺服驅動器維修邏輯IC 74HC74如何判斷壞,應該也有了一定的了解了,可以根據以上的分析進行相關的具體操作,如果覺得筆者整理的不錯,請不要忘記關注收藏,對博士BOSCH變頻器,驅動器,伺服器,博士BOSCH伺服電機及馬達,力士樂 博士BOSCH控制器,系統出現故障還有疑問的話,可以來英威興達官網提問!謝謝瀏覽!kmzxb.cn
