西門子變頻器維修報警故障檢測方法

 發布日期：2020-01-29    瀏覽次數：1557

西門子變頻器維修報警故障檢測方法，西門子變頻器損壞的原因有許多種，一般來說，上電燒保險，UVW三相無輸出電壓，或輸出平衡但低頻時的抖動，輸出穩定馬達抖動與啟動報警等。 一般90KW以上變頻器或IGBT變頻器模塊的快速熔化開路損壞時，西門子變頻器基本上不可能完好無損，并且不容易用良好的快速熔化或IGBT變頻器模塊替換它。

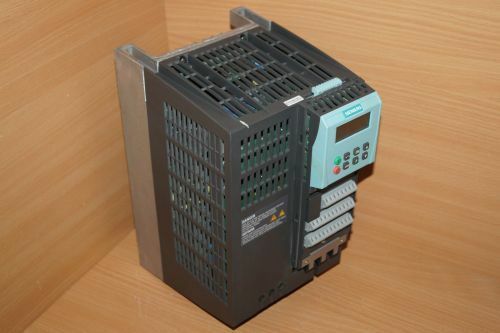

西門子變頻器維修實例

 一臺西門子變頻器送修，檢查為IGBTI及相應西門子變頻器損壞，修復西門子變頻器后，手頭無原型號（K25T120耐壓值1200V，電流值25A）IGBT代換。手頭正好有從家電元件商場購買的修復電磁爐的IGBT配件，型號為FGA25N120，與K25T120參數外形尺寸一致，可以代換。更換損壞IGBT后，上電試機，故障排除。

 一臺西門子變頻器95KW送修，上電檢測U、V、W輸出電壓不平衡。將逆變電路的供電解除后，上電檢修驅動U13的脈沖信號輸入腳，起動變頻器后，2、3腳電壓值僅為0.1V，檢測U13輸入側（內部發光二極管）的正、反向電阻值正常，說明輸入到U13的脈沖信號電壓偏低，系前級電路故障所致。檢查U8的14腳電壓值僅為0.3V以下，遠遠低于正常值2.5V左右。檢查U8的6腳輸入脈沖信號為2.5V，判斷U8的6腳、14腳內部受控反相器損壞。更換U8后，測U13驅動IC的輸入、輸出側脈沖信號正常，上電試機，故障排除。

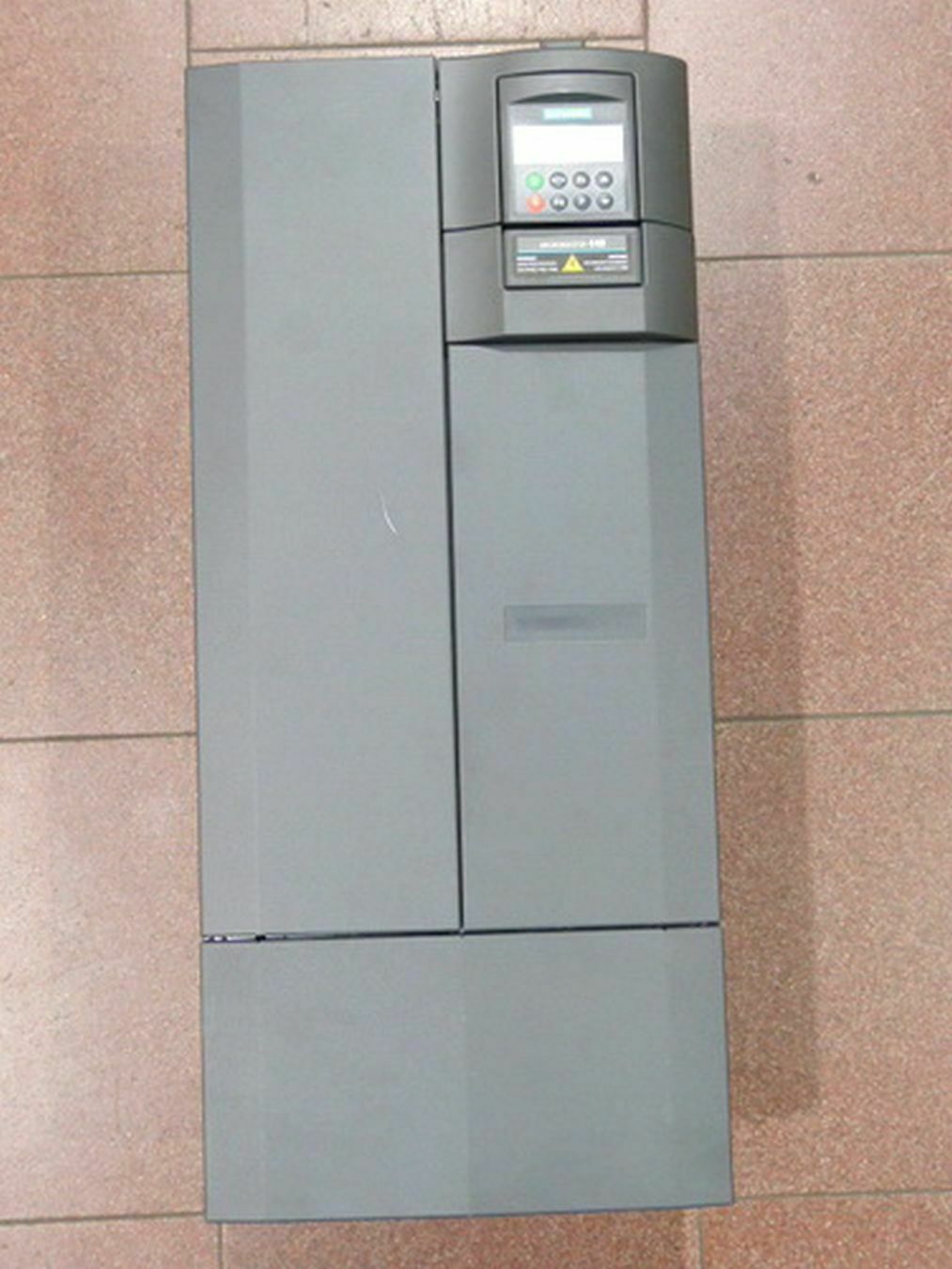

西門子變頻器維修檢測方法

1、輸出三相電壓不平衡，如V、W兩相電壓相等，但U相電壓偏低。

故障原因：U相上橋臂或下橋臂IGBT導通不良，使U相輸出電壓偏低。

①相應西門子變頻器U11、U1驅動IC及外圍電路異常，如U1內部輸出級場效應晶體管V12低效，性能變差，導致的輸出電流（功率）能力降低。

②西門子變頻器的供電電源不良，如D18整流二極管的低效（正向電阻變大、反向電阻變?。?、濾波電容E4的容量減小或失效，也導致UI的輸出功率的能力下降，IGBT因激勵不足，集電極與發射極之間的導通電壓降（導通電阻）增大，致使U相輸出電壓偏低，若長時間運行，IGBT易過熱燒毀。

③IGBT器件本身不良，導通電阻增大。

2、輸出缺相（以U相為例）。

①U11、U1西門子變頻器沒有正常工作。如因前級電路故障，使脈沖信號未能正常輸入U1、UI1或U11、U1西門子變頻器本身損壞。

②U相上、下橋臂IGBT器件本身損壞，發生斷路故障。

③變頻器接受起動信號后，測量U、V、W無電壓輸出。驅動IC電路和相應供電電源，都同時故障的可能性極小，故障為西門子變頻器的前級脈沖傳輸通路，有元件損壞，如U8故障，中止了對6路脈沖信號的傳輸

西門子變頻器維修檢測方法

西門子變頻器的故障特點：與供電電源和主電路的逆變電路(IGBT)部分密切相關，因而先要區分三者故障，縮小故障范圍，再實施檢修?？勺裱@樣一個檢修次序：①先從變頻器的主端子測量，基本排除IGBT主電路方面的原因。②進而檢查供電電源是否異常。③最后再檢修西門子變頻器的故障。

本例機型，西門子變頻器僅實現對IGBT的驅動和控制任務，沒有對IGBT的故障檢測功能。西門子變頻器或逆變電路異常（如出現斷相、不平衡輸出、IGBT短路）時，運行中會產生斷相或不平衡輸出，將導致過流故障的出現，由電流信號檢測電路向MCU報出故障信號，顯示變頻器過流、輸出側短路、輸出側相間或?qū)Φ囟搪贰⒛孀兡K損壞等故障警示，同時實施停機保護動作。kmzxb.cn
