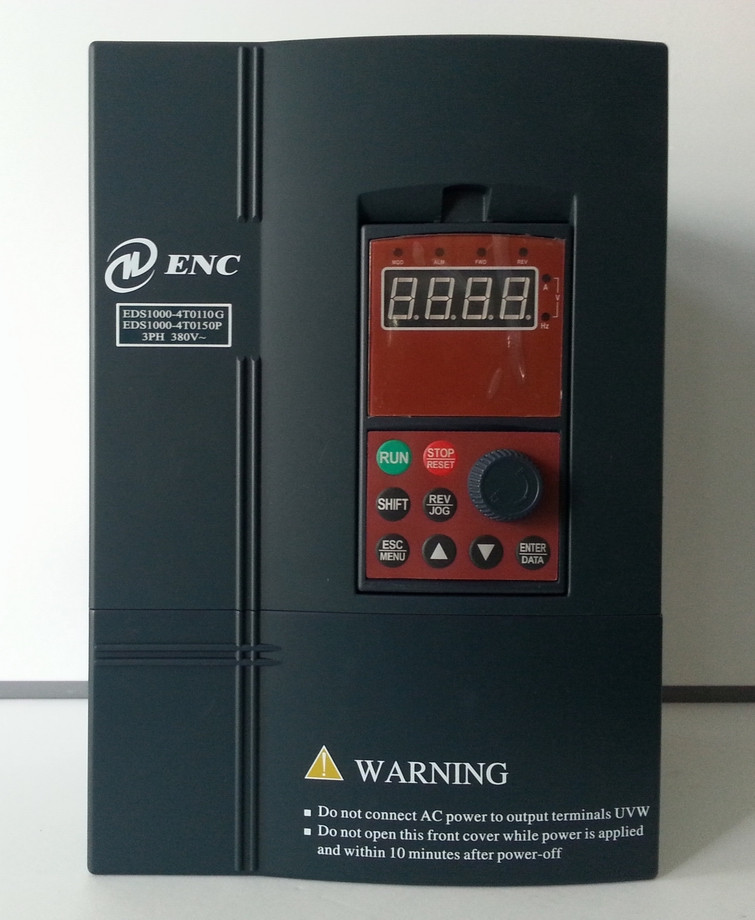

ENC變頻器出現E006故障報警維修

 發布日期:2020-01-29    瀏覽次數:2986

ENC變頻器出現E006故障報警維修:ENC變頻器報警E006恒速運行過電壓:

期故障原因有幾點:1.輸入電壓異常;2.加減速時間設置太短;3.輸入電壓異常變動;4.負載慣性較大

解決方法:1.檢查輸入電源;2.適當延長加減速時間;3.安裝輸入電抗器;4.使用能耗制動組件下面由英威興達科技工程師講述一下ENC變頻器維修實例:

ENC變頻器45KW驅動電路維修

下面是我司維修工程師對ENC變頻器驅動電路進行維修的處理方法步驟:

1.將損壞元件全部拆除,清理焊盤,做好換件準備;

2.解除逆變電路的供電后,為電源/驅動板引入DC500V電源,開關電源工作以后,測6路驅動電壓,均正常;

3.測U1~U3、U11~U13驅動IC的各腳靜態電壓,都正常;

4.從操作顯示面板調出控制參數,將起動、停止與頻率設置暫時修改為面板控制,先設置一個較低的運行頻率,如3~5Hz,然后按RUN鍵,使MCU主板向驅動電路輸出脈沖信號。檢測U12、U2的輸入端2、3腳,已正常輸入脈沖信號電壓,檢測兩決驅動IC的脈沖端子信號電壓仍為-7V,判斷U12、U13驅動IC損壞;

5.驅動IC的型號為PC925,一時之間購不到原型號器件,手頭常備有TLP250、HCPL3120驅動IC,與PC925引腳功能和大部分工作參數完全相同,只是輸出級電路由互補式雙極型器件構成,電流驅動能力略低。PC923的輸出電流值為±0.4A,可直接驅動50A以下的IGBT; HCPL3120( J312,HCNW3120)的輸出電流±2A,可直接驅動150A以下的IGBT。本機IGBT器件的工作電流為25A,用TLP250或HCPL3120來驅動完全可以勝任,用兩片TLP250代換已損壞PC925。上電試機,測U12、U2的工作狀態正常;

6.修復好驅動電路以后,將逆變電路的損壞IGBT及外圍損壞元件全部換新;

7.在逆變供電的正端串入兩只40W220V燈泡,恢復變頻器主電路與驅動電路的連接(插入J1、J6端子排線),上電試機,測U、V、W輸出三相電壓平衡,說明變頻器的故障已經修復;

8.撤去燈泡,恢復主電路原供電,裝機。上電試機,變頻器工作正常。交付用戶。

ENC變頻器出現E006故障報警維修:可以斷開驅動電路與逆變電路的連接。通常為了方便檢修,也脫開驅動電路與主電路的聯系,專為控制電路提供DC500V檢修電源,進行驅動電路的檢修。驅動電路正常后,才與主電路連接,試機過程中,對逆變電路可采取低壓直流供電、熔斷絲限流或串接燈泡限流的方式,主電路和驅動電路均表現正常后,再恢復逆變電路的正常供電。kmzxb.cn
