富士FUJI變頻器維修故障報警實例

 發布日期：2020-01-31    瀏覽次數：1486

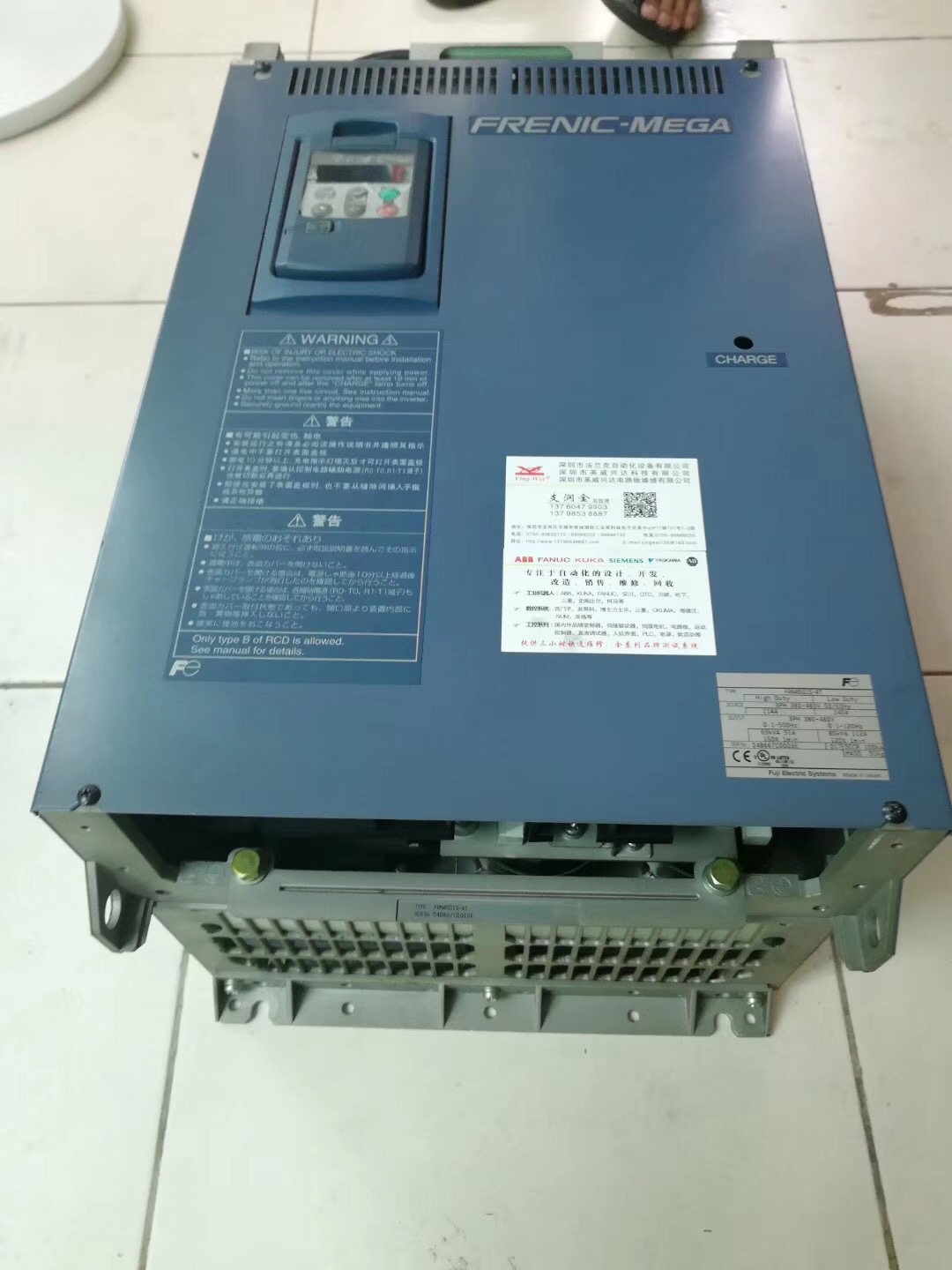

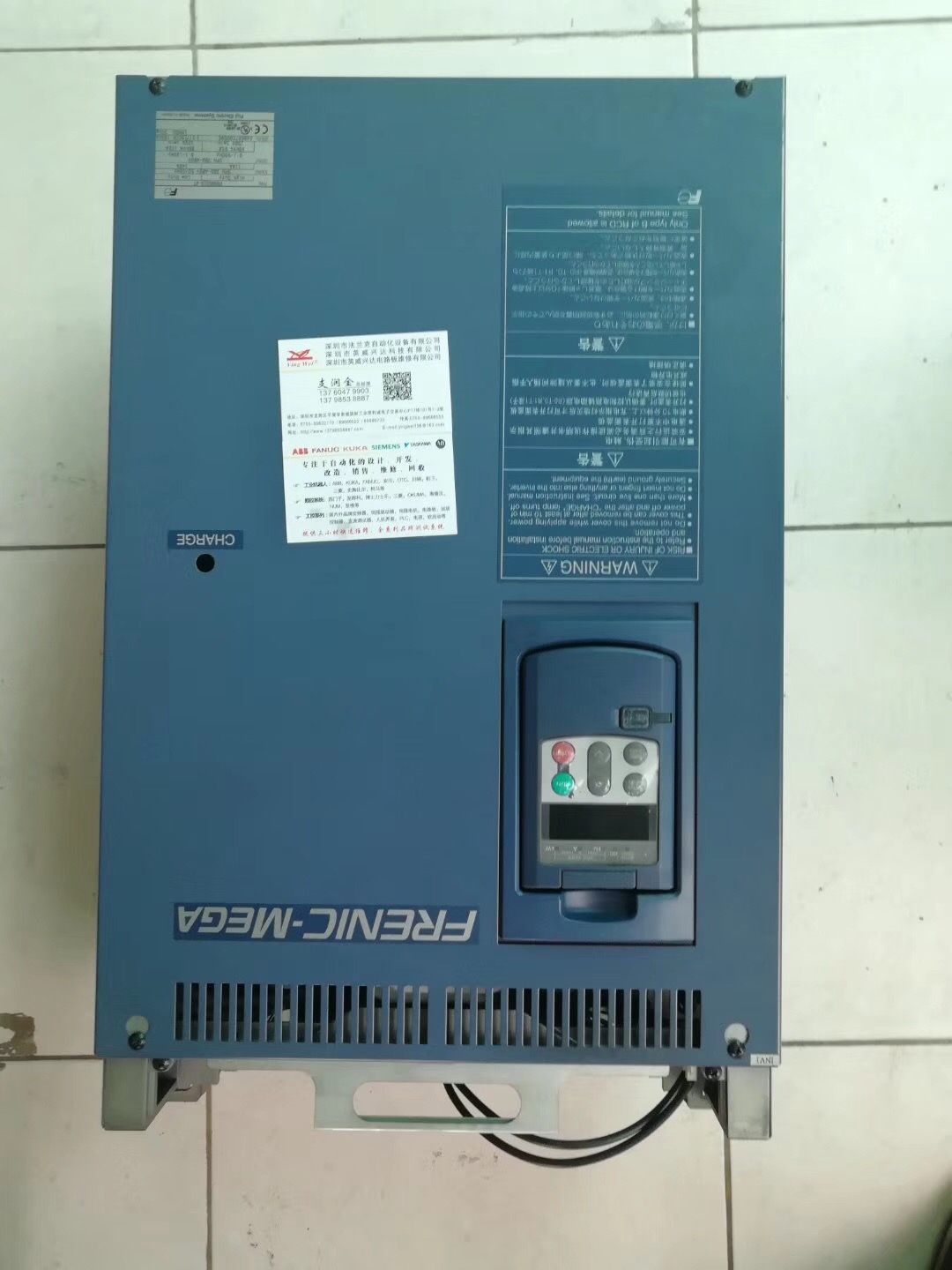

富士FUJI變頻器維修故障報警實例：一臺富士FRN90P9S-4CE大功率變頻器，輸出額定電流176A，采用90KW電動機(額定電流164A)。剛啟動的時候輸出為8赫茲時電動機堵轉，隨后過流OC跳閘，啟動N次后故障依舊。故障分析與處理

跳出設定參數，變頻器功能碼07(轉矩提升1)保持了出廠設定值0.1，轉矩提升功能設定為強減轉矩特性。由于該系統工藝流程影響，致使啟動力矩增大，造成電動機啟動失敗，將轉矩碼提升碼改為0.0，選擇了自動轉矩提升模式，變頻器上電電動機啟動、運行正常。

富士FUJI變頻器維修故障報警實例：富士變頻器維修分析與處理過程：變頻器顯示屏幕出現TG報警的含義是“速度控制單元斷線，即伺服電動機或編碼器連接不良或速度控制單元設定錯誤”。DC報警的含義是“直流母線過電壓”，可能的原因有直流母線的斬波管、制動電阻等元器件不良，或系統電源不正確等。仔細檢查變頻器與線X、Y、Z軸伺服電動機的連接，未發現斷線；檢查富士變頻器的主回路輸入電壓正確，直流母線的電壓為DC260V，且機床X、Y、Z軸尚未工作。根據以上檢查，基本確定報警與實際驅動器的外部工作條件無關，報警是由于驅動器本身的原因引起的。 考慮到機床為二手設備，開機前已經長時間未使用，利用觀察法，仔細檢查驅動器的各元器件，發現驅動器中的熔斷器FU2(2A)已經熔斷；更換同規格的熔斷器后，再次開機，變頻器報警消除，故障被排除。

富士FUJI變頻器維修故障報警實例

如變頻器內通風散熱不良，則變頻器內部溫度上升保護動作

dbH DB制動電阻過熱 如制動電阻使用頻率高，其溫度上升，為防止制動電阻燒毀，保護動作。

OLU 變頻器過熱載

這是變頻器主電路半導體元件的溫度保護，當變頻器輸出電流超過過載額定值時作。

FUS DC 熔斷器斷路 當內部熔斷器由于內部電路短路等原因造成損壞時，保護動作。

Er1 存儲器異常 存儲器發生數據寫入錯誤時，保護動作。

Er2 面板通信異常 鍵盤面板和控制部份傳送出現錯誤時，保護動作。

Er3 CPU異常 由于干擾等原因或CPU出錯時，保護動作。

Er4 選件通信異常 選件卡使用出錯時，保護動作。

Er5 選件異常

Er6 操作錯誤 強制停止 由強停止命令使變頻器停止運行。

Er7 輸出電路自整定不良 自整定時，如變頻器與電動機之間接線開路或接線錯誤，則保護動作。

Er8 RS485通信異常 使用RS485通信時出現錯誤，保護動作。

大家看了英威興達科技工程師的以上文章，對富士FUJI變頻器維修故障報警實例，應該也有了一定的了解了，可以根據以上的分析進行相關的具體操作，如果覺得筆者整理的不錯，請不要忘記關注收藏，如果對日本富士，三菱，安川，松下等變頻器出現故障還有疑問的話，可以來英威興達官網提問！謝謝瀏覽！
