IDRC萊寶電源維修經驗-英威科技:IDRC萊寶電源是曝光機常用的一種電源,一般做的功率也較大,PCB生產線使用,客戶非常急,希望我們一天就能修好,因?yàn)橛泻芏嘤唵乌s生產不能等,我們公司對IDRC萊寶電源維修熟悉,很過很多IDRC萊寶電源,擁有豐富的經驗及足夠的配件。

IDRC萊寶電源維修經驗振蕩芯片UC3844

由于3844內部集成一個二分頻觸發器,輸出頻率只有4腳振蕩頻率的一半,輸出最大占空比為50%。引腳說明:1腳為誤差放大器輸出端,2腳為誤差放大器輸入反相端,用來調整開關電源輸出電壓。1腳和2腳之間由外圍電路接入R、C串并聯負反饋網絡以決定放大器的帶寬頻率特性和放大倍數。2腳電壓是由二次側18V電壓經電阻分壓之后取一電壓,與誤差放大器的同相端內置的2.5V相比較。當2腳電壓高于2.5V時,誤差放大器輸出一個反相較高的電壓,改變6腳的PWM波形,使負載電壓維持一個低于正常值的電壓,從而達到降低二次側輸出電壓維持2腳在2.5V的目的。反之亦然。3腳為電流檢測比較端,當3腳電壓超過1V時,PWM鎖存器將封鎖輸出脈沖,對電路啟動過流保

護功能。開關管導通后電流流經源極所接取樣電阻R12經電容濾波送入3腳。由于開關管

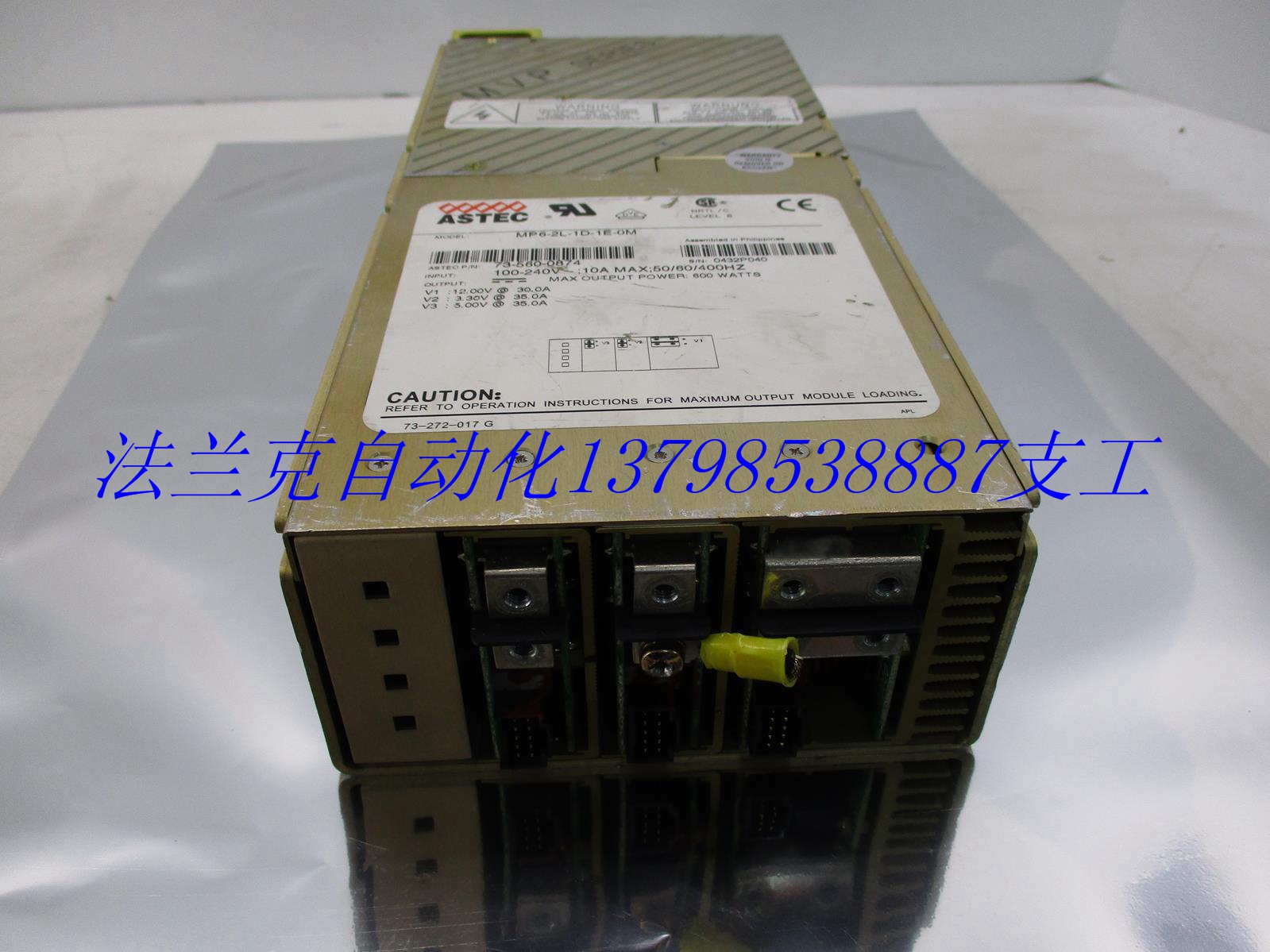

ASTEC雅達電源 MP8-2Y-2Y-1Y-.jpg
IRFPF50最大電流6.7A,工作允許最大電流為2A,經過0.5Ω電阻后電壓為1V送入3腳。比較常見的如K2225最大電流2A,工作電流最大為0.6A,經計算,所接取樣電阻為1.5歐姆時,以達到3腳所需1V電壓。正常狀態下3腳電壓為低于1V的電壓。4腳為振蕩器定時元件接入端,就好比CPU的晶振。8腳為基準電源輸出端,向外提供+5V穩定性

良好的基準電壓。4腳外圍組成的RC震蕩電路電源往往取自8腳,振蕩頻率可通過公式F=1.72/(R·C)。上圖中R=1K歐姆,C=4700PF,計算振蕩頻率為366KHZ,振蕩器的最高振蕩頻率可達500kHz。一般開關電源中振蕩頻率為50KHZ左右。有時維修聽到開關電源發出刺耳的聲音時,就有可能是振蕩電路損壞,由于人耳能聽到的最高頻率是20KHZ,當電容C老化導致振蕩頻率低于20KHZ時就會出現這種情況。

5腳和7腳是供電GND和VCC端子,UC3844具有16V起振電壓和10V欠壓鎖定電壓,不同于UC3843的8.5V起振電壓和7.6V的欠壓鎖定電壓。UC3844正常工作電壓在10~17V之間。6腳為PWM波形輸出腳,驅動開關管的開、合,UC3844最大輸出電流可達1A。

2.IDRC萊寶電源維修 開關管

多使用K1317、K2225場效應晶體管,以K1317為例,耐壓1200V,最大電流2.5A。由于漏極和源極之間接有反向二極管,測量二極管的正反向電阻特性可作為一個判斷依據。還有一種方法,在G、S間加正向8V電源,此時測量開關管正向?qū)?,D、S之間電阻很小,把8V電源反轉S接正,G接負極時,開關管反向截止,D、S之間呈現高阻態,說明管子正常。IDRC萊寶電源維修經驗,IDRC萊寶電源無輸出修理,電壓不穩定維修,燒保險等故障
