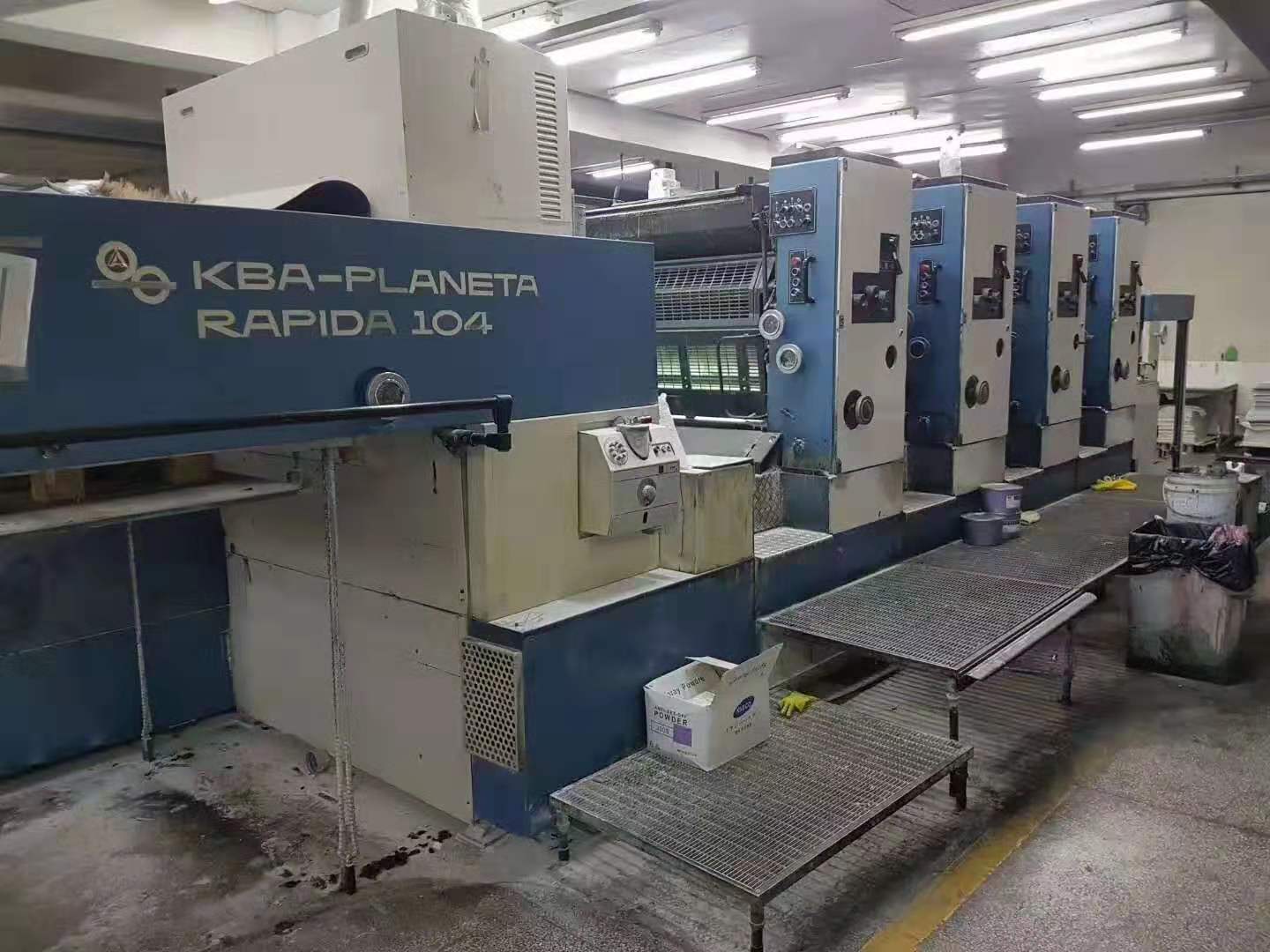

KBA高寶印刷機電路板短路的維修方法:在印刷行業中高寶印刷機屬于高端產品,他分為4色機,6色機及8色機,當然屬于8色機更為昂貴,在高寶印刷機中出現電路板故障該如何維修呢?很多維修人員在進行高寶印刷機電路板維修中碰到公共電源短路的故障往往很頭大,因?yàn)楹芏嗥骷⒙?lián)在VCC和GND之間,芯片電容和晶體管甚至線路板層間本身均會短路。這對于一些剛?cè)腴T的維修人士來說,還是有一定的難度的,因此英威興達科技工程師整理了關于如何查找短路點的方法,具體如下:
一、KBA高寶印刷機電路板短路的維修方法切割法,也叫鋤大地
切割法主要是指斷開器件的某只引腳,就像電容用吸錫泵空開一只腳,IC用斜口鉗剪斷一只腳,而剪斷某一個腳時短路消失,則某個芯片或這個電容短路。如果是貼片IC,那么讓IC的電源腳用烙鐵或風槍挑開,并讓其離開電源。檢查短路器件以后,記得非短路元件要將剪斷處或翹起處復原。
二、KBA高寶印刷機電路板短路的維修方法發熱法
用穩壓電源,需要讓開路電壓調節到待測器件電源電壓水平,首先需要將電流調至最小,然后讓此電壓加到被測電路板的兩端,最后慢慢增加電流。用手摸器件的時候,遇到摸到某個器件發熱明顯,其往往就是損壞的元件。其要點是電壓不可以超過器件的工作電壓,并且不能接反。
三、KBA高寶印刷機電路板短路的維修方法電抗法:
眾所周知,線路板上的銅箔也是有電阻的,如果線路板上銅箔厚度是35um,印制線寬1mm,那么每10mm長。其電阻值為5mΩ左右,這么小的阻值,用普通萬用表是測不出來的,但是用毫歐表則可以測量。
四、KBA高寶印刷機電路板短路的維修方法短路追蹤儀:
比較高檔的短路追蹤儀用到兩種方法:
1)電位法。機器內置電流源加到被測電路板,測量電路板不同地方的電位,找到短路點。
2)電流感應法。經過內置激勵源產生一激勵電流,探頭追蹤該電流在電路板上所產生的磁場變化,來發現短路點。短路追蹤儀的好處就是對線路板沒有損傷,而且能夠快速找到短路點。
熱成像原理是指在電路板短路時,短路元件同正常元件有不同溫升,其紅外熱像圖也有明顯差異。
大家看了筆者的以上文章,對KBA高寶印刷機電路板短路的維修方法,應該也有了一定的了解了,可以根據以上的分析進行相關的具體操作,如果覺得英威興達科技整理的不錯,請不要忘記關注收藏,對如何在高寶印刷機電路板,驅動器,CPU板,控制板,驅動板,操作器等故障問題還有疑問的話,可以來英威興達官網提問!謝謝瀏覽!
