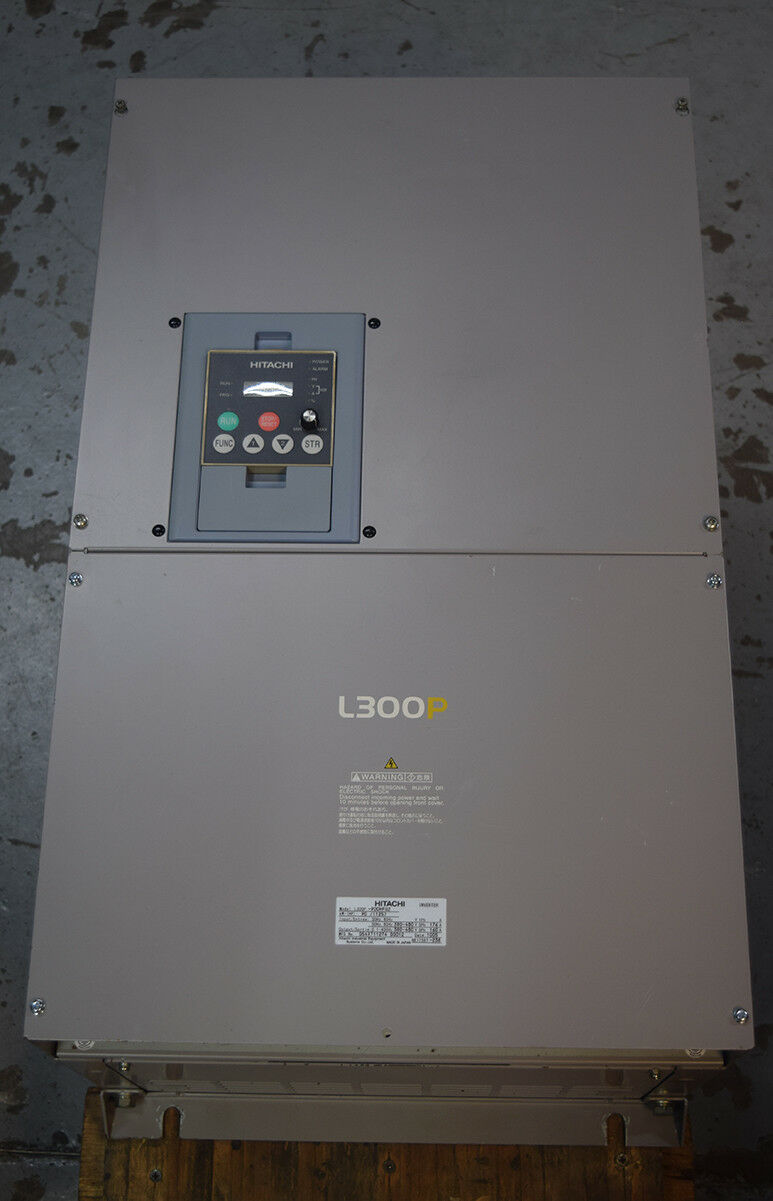

日立(HITACHI)變頻器維修知識,變頻器常見接線方法有3個:主電路的接線法、控制電路的接線法、地線的接線法,請仔細閱讀變頻器接線方法避免接錯,燒壞變頻器。
報警E01/E02/E03/E04/E05/E06/E07/E08/E09/E11/E22/E23/E12/E13/E14/E15/E21/E35故障代碼
日立(HITACHI)變頻器維修知識,主電路的接線法:
1、電源應接到變頻器輸入端R、S、T接線端子上,一定不能接到變頻器輸出端(U、V、W)上,否則
將損壞變頻器。接線后,零碎線頭必須清除干凈,零碎線頭可能造成異常,失靈和故障,必須始終保持變頻器清潔。在控制臺上打孔時,要注意不要使碎片粉末等進入變頻器中。
2、在端子+,PR間,不要連接除建議的制動電阻器選件以外的東西,或絕對不要短路。
3、電磁波干擾,變頻器輸入/輸出(主回路)包含有諧波成分,可能干擾變頻器附近的通訊設備。因此,安裝選件無線電噪音濾波器FR-BIF或FRBSF01或FR-BLF線路噪音濾波器,使干擾降到最小。
4、長距離布線時,由于受到布線的寄生電容充電電流的影響,會使快速響應電流限制功能降低,接于二次側的儀器誤動作而產生故障。因此,最大布線長度要小于規定值。不得已布線長度超過時,要把Pr.156設為1。
5、在變頻器輸出側不要安裝電力電容器,浪涌抑制器和無線電噪音濾波器。否則將導致變頻器故障
或電容和浪涌抑制器的損壞。
6、為使電壓降在2%以內,應使用適當型號的導線接線。變頻器和電動機間的接線距離較長時,特別
是低頻率輸出情況下,會由于主電路電纜的電壓下降而導致電機的轉矩下降。
7、運行后,改變接線的操作,必須在電源切斷10min以上,用萬用表檢查電壓后進行。斷電后一段時
間內,電容上仍然有危險的高壓電。
日立(HITACHI)變頻器維修知識,控制電路的接線法:
變頻器的控制電路大體可分為模擬和數字兩種。
1、控制電路端子的接線應使用屏蔽線或雙絞線,而且必須與主回路,強電回路(含200V繼電器程序
回路)分開布線。
2、由于控制電路的頻率輸入信號是微小電流,所以在接點輸入的場合,為了防止接觸不良,微小信
號接點應使用兩個并聯的節點或使用雙生接點。
3、控制回路的接線一般選用0.3~0.75平方米的電纜。
日立(HITACHI)變頻器維修知識,地線的接線法:
1、由于在變頻器內有漏電流,為了防止觸電,變頻器和電機必須接地。
2、變頻器接地用專用接地端子。接地線的連接,要使用鍍錫處理的壓接端子。擰緊螺絲時,注意不
要將螺絲扣弄壞。
3、鍍錫中不含鉛。
4、接地電纜盡量用粗的線徑,必須等于或大于規定標準,接地點盡量靠近變頻器,接地線越短越好。
日立(HITACHI)變頻器維修知識知識接線過程的注意事項:
1、變頻器本身有較強的電磁干擾,會干擾一些設備的工作,因此我們可以在變頻器的輸出電纜上加
上電纜套。
2、變頻器或控制柜內的控制線距離動力電纜至少100mm等等。
3、在購買日立(HITACHI)變頻器的時候都會有變頻器說明書。如果沒有的話,您可以上您所購買的品牌的網站上去或者找英威科技公司,我們也可以提供說明書。
下載。變頻器說明書上面的內容相當詳細,包括產品介紹、工作原理、安裝調試等等。kmzxb.cn
