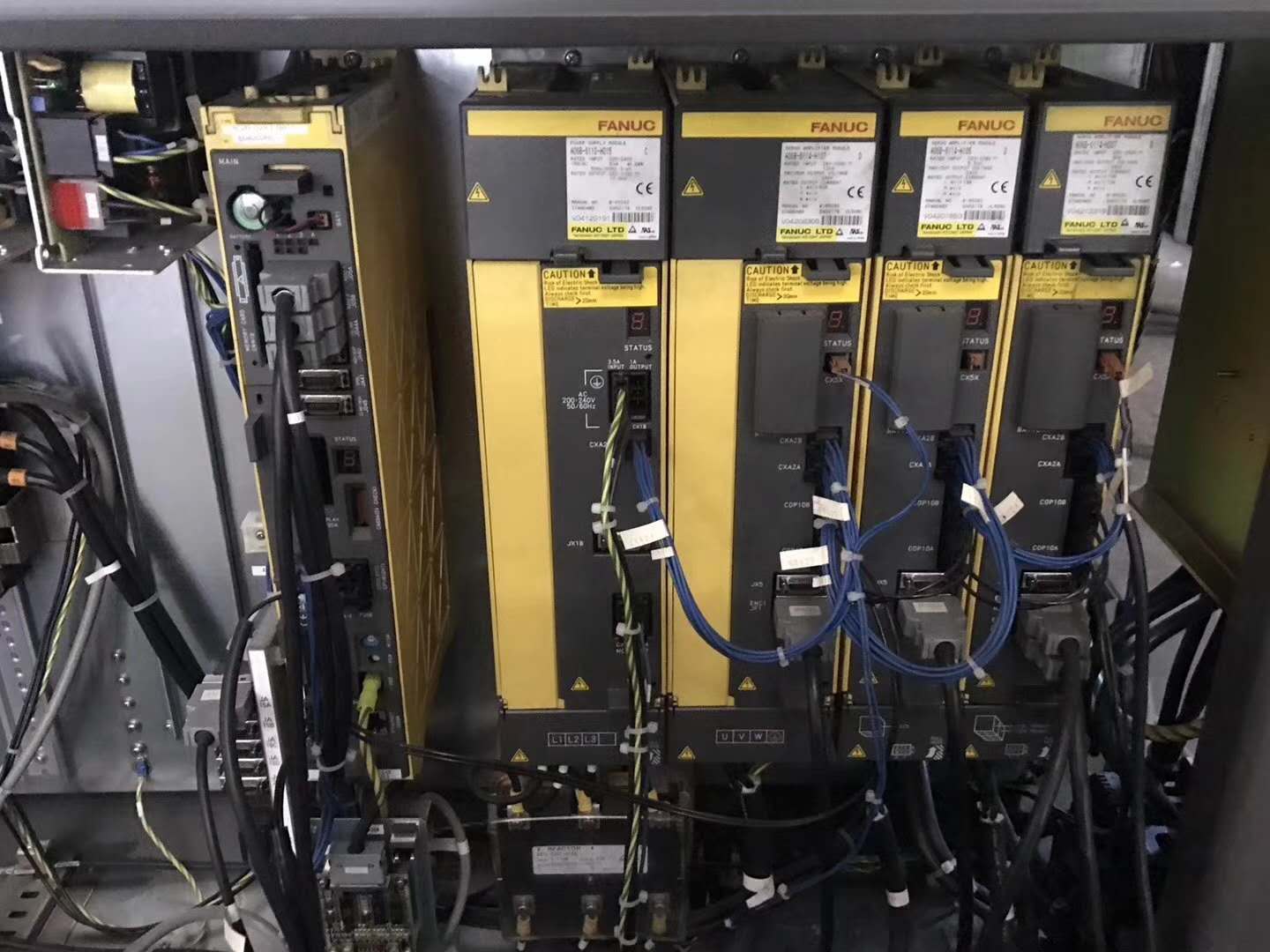

發那科伺服電源維修故障案例

 發布日期:2019-06-25    瀏覽次數:1097

發那科伺服電源維修故障案例:一臺配套Fanuc Series 18i MB發那科系統的臥式加工中心, 在加工進程中,主軸運轉俄然中止,驅動器顯現AL-12報警。剖析與處理進程: 溝通主軸驅動器呈現12號報警的意義是“直流母線過電流”,由本章前述可知,報警可能的原因如下:

1)電動機輸出端或電動機繞組部分短路。

2)逆變功率晶體管不良。

3)驅動器操控板報警。

發那科伺服電源維修故障案例依據以上原因,修理時進行了仔細查看。承認電動機輸出端、電動機饒組無部分短路。然后斷開驅動器(機床)電源,查看了逆變晶體管組件。經過翻開驅動器,拆下電動機電樞線,用萬用表查看逆變晶體管組件的集電極(C1、C2)和發射極(E1、E2)、基極(B1、B2)之間,以及基極(B1、B2)和發射極(El、E2)之間的電阻值,與正常值(表7-25所示)比較,查看發現C1-E1之間短路,即晶體管組件己損壞。

    丈量端萬用表丈量辦法     正常值 丈量端萬用表丈量辦法

正常值 C-E 正端接C 幾百歐 C-B 負端接C ∞ 負端接C ∞ B-E 正端接B 幾百歐

C-B 正端接C 幾百歐負端接B ∞   發那科伺服電源維修

     為斷定報警原因,又對驅動器操控板上的晶體管驅動回路進行了進一步的查看。查看辦法如下: 1)取下直流母線熔斷器F7,合上溝通電源,輸入旋轉指令。 2)按表7-26、表7-27的引腳,經過驅動器的銜接插座CN6、CN7,測定8個晶體管(類型為ETl91)的基極B與發射極E間的操控電壓,并依據CN6、CN7插腳與各晶體管管腳的對應聯系逐個查看(以發射極為參閱,丈量B-E正常值一般在2V左右)。查看發現1C~lB之間電壓為0V,證明C~B極擊穿,一起發現二極管D27也被擊穿。CN6的引腳 1 2 3 4 5 6 7 8 9 10 11 12 5C 5B 5E 6C 6B 6E 7C 7B 7E 8C 8B 8E CN7的引腳 1 2 3 4 5 6 7 8 9 10 11 12 1C 1B 1E 2C 2B 2E 3C 3B 3E 4C 4B 4E 在替換上述部件后,再次起動主軸驅動器,顯現報警成為AL-19。依據本章前述,驅動器AL-19報警為U相電流檢測電路過流報警。為了進一步查看AL-19報警的原因,修理時對操控回路的電源進行了查看。 kmzxb.cn


  發那科伺服電源維修故障案例  查看伺服電源測驗端子,溝通輸入電源正常;直流輸出+24V、+15V、+5V均正常,但-15V電壓為“0”。進一步查看電源回路,發現集成穩壓器(類型:7915)損壞。替換7915后,-15V輸出電壓正常,主軸AL-19報警消除,機床康復正常,一般維修發那科系統一定要找專業技術人員,里電壓高達380V直流電壓,可導致人員傷亡事故。
