SEW變頻器無顯示開關電源壞維修的方法

 發布日期：2019-12-18    瀏覽次數：1148

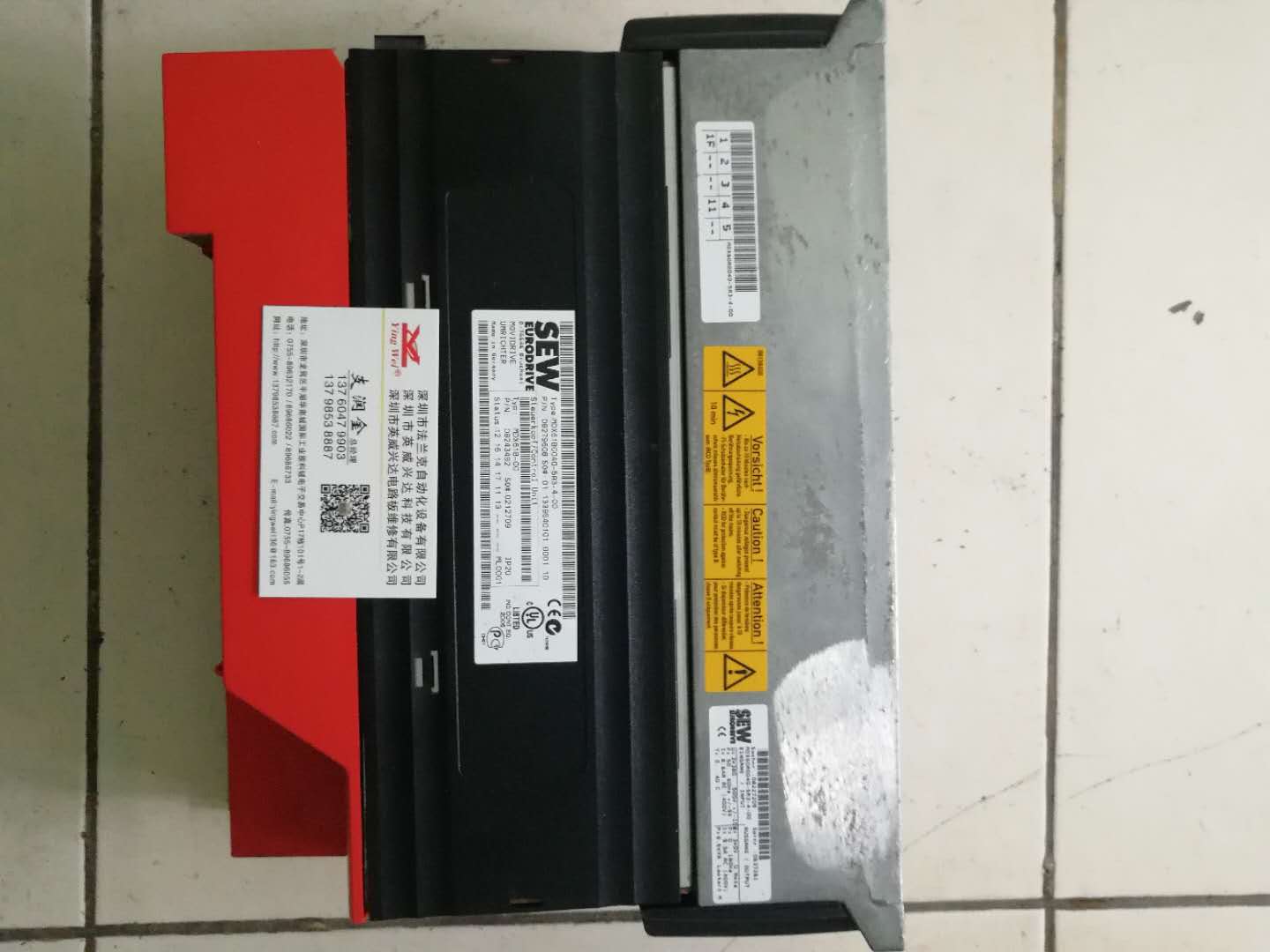

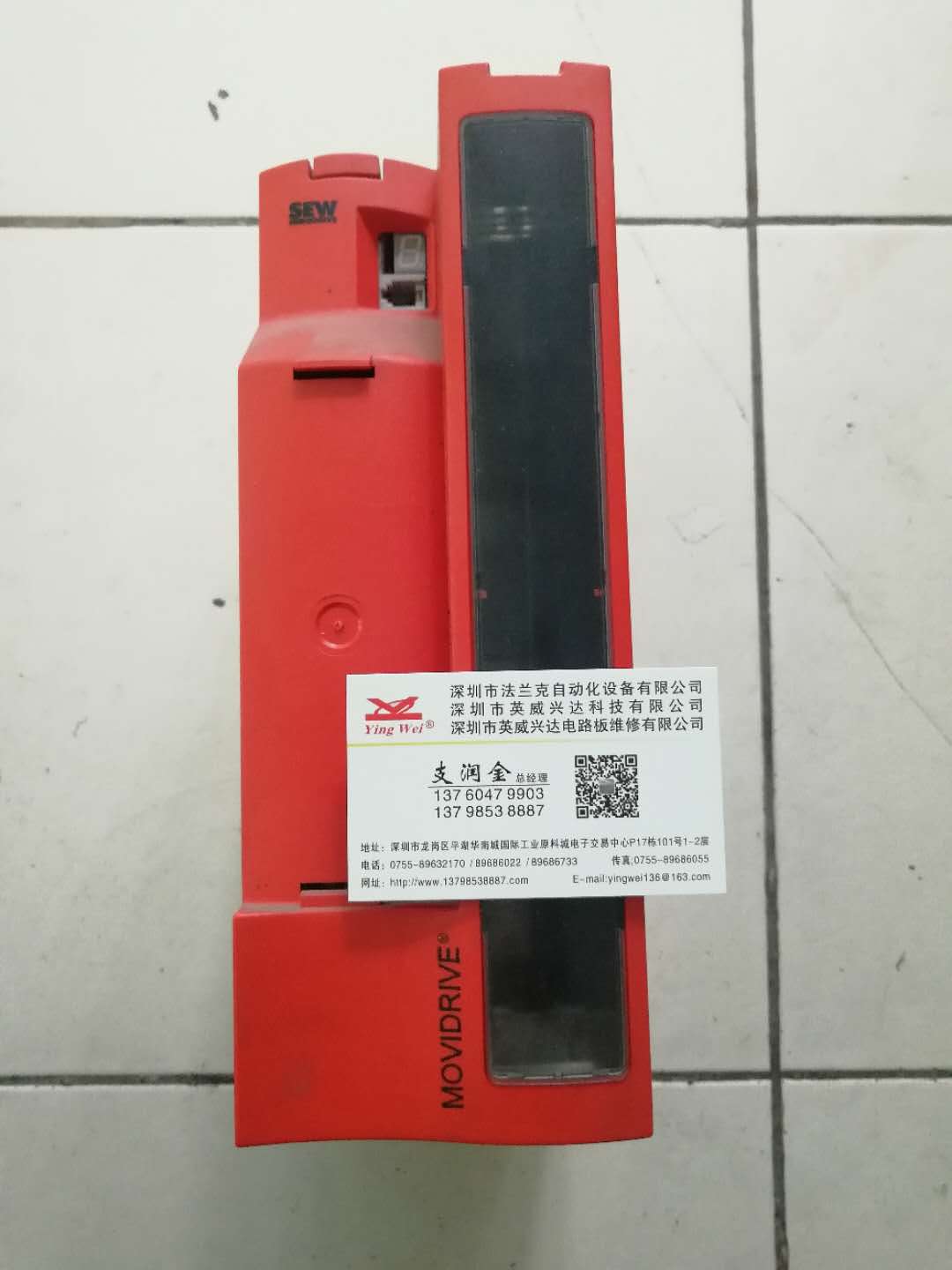

SEW變頻器無顯示開關電源壞維修的方法：接到一個客戶送來德國SEW變頻器無顯示問題，當我們工程師拆開蓋子，首先測量IGBT,整流單元，充電電路都發現沒有問題。然后我們進行三相380V上電測試，發現整流電路有560V電壓，再次測量開關電源，沒有工作，開關管及UC3842電源控制芯片損壞，現在可以確定是電源出現問題，那么我們都知道UC3842開關電源是眾多電子設備中被運用最廣泛的，因此如果你想當好一名維修人員的話，那么對于UC3842開關電源維修要點的了解以及知道它的主要故障有哪些，是很有必要的，其內容具體如下：

一、SEW變頻器無顯示開關電源壞維修保險或炸管

這里強調觀察并判斷560V上的大濾波電容，整流橋各二極管及開關管等部位哪里出了故障，要明白抗干擾電路出問題也是造成保險燒和發黑的原因之一。如果你是一名維修新手，這個時候你就要主要因開關管擊穿，造成保險燒通常會把電流檢測電阻和電源控制芯片燒壞，而且負溫度系數熱敏電阻，整流橋也會和保險一起被燒壞。

二、SEW變頻器無顯示開關電源壞維修無輸出

保險管正常這種現象說明開關電源未工作或進入了保護狀態。這里檢測電源控制芯片的啟動腳是否有啟動電壓，若無啟動電壓或者啟動電壓太低，則要檢查啟動電阻和啟動腳外接的元件是否漏電。若有啟動電壓，需要檢測控制芯片的輸出端在開機瞬間是否有高或者低電平的跳變。若無跳變，表明控制芯片壞，外圍振蕩電路元件或保護電路有問題，這個時候就需要代換控制芯片。

三、SEW變頻器無顯示開關電源壞維修，UC3842開關電源的有輸出電壓，但輸出電壓過高

主要來自于穩壓取樣和穩壓控制電路。在直流輸出、取樣電阻、誤差取樣放大器如TL431、光耦、電源控制芯片等電路共同構成一個閉合的控制環路，任何一處出問題就會導致輸出電壓升高。

四、SEW變頻器無顯示開關電源壞維修，UC3842開關電源的輸出電壓過低

一般是穩壓控制電路引起輸出電壓低。

五、SEW變頻器無顯示開關電源壞維修，空載通電開關管溫度不斷升高 kmzxb.cn

如果出現這個情況需要馬上斷電。這時候需要測量RCD吸收電路的二極管有沒有軟擊穿，電阻有沒有變阻。主要在于二極管，一切正常的話就用代換法排除。

大家看了英威興達科技的以上文章，對SEW變頻器無顯示開關電源壞維修方法有哪些，可以根據以上的分析進行相關的具體操作，如果覺得筆者整理的不錯，請不要忘記關注收藏，如果還有其他SEW變頻器故障報警，伺服驅動器，放大器，電機等故障疑問的話，可以來英威興達官網提問！謝謝瀏覽！
