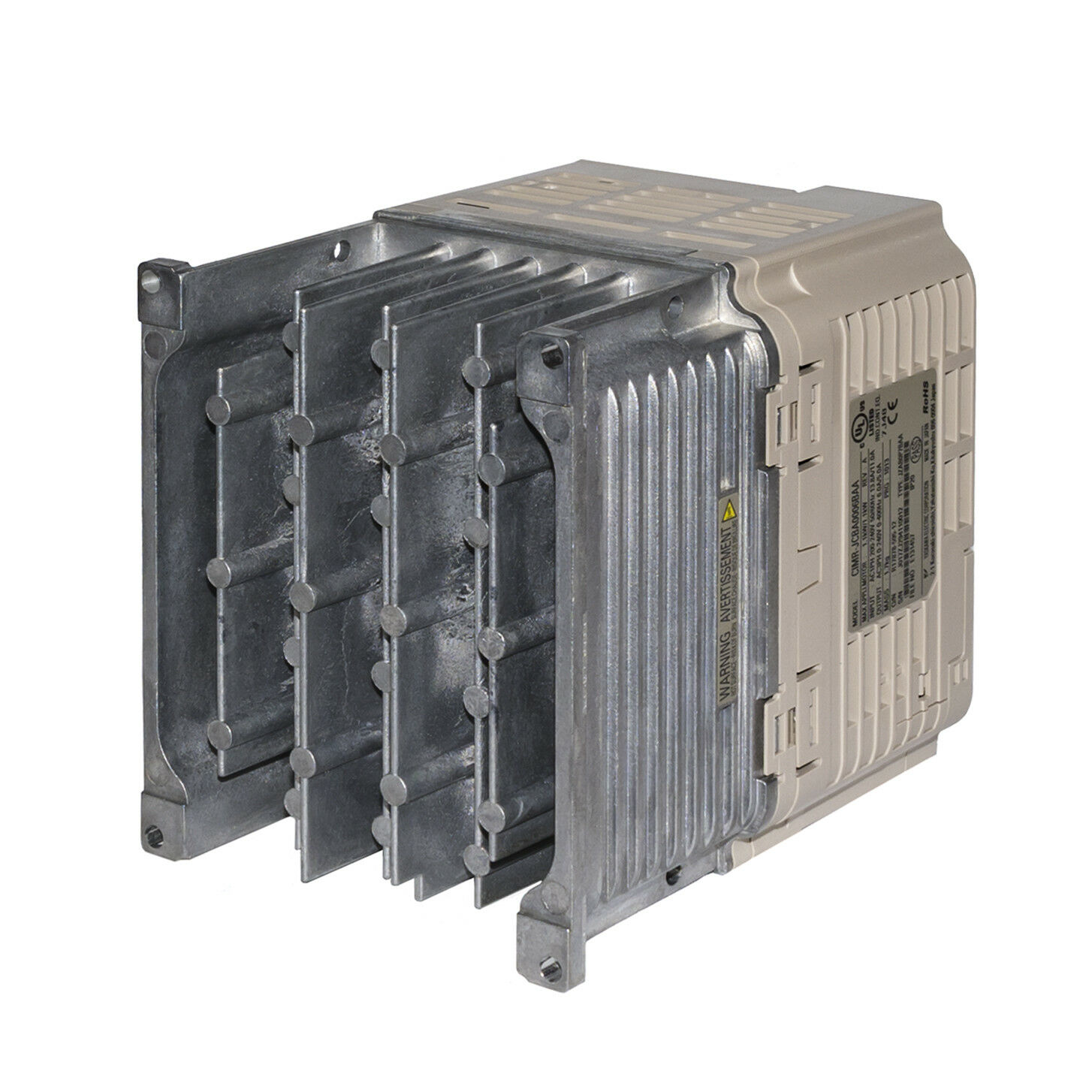

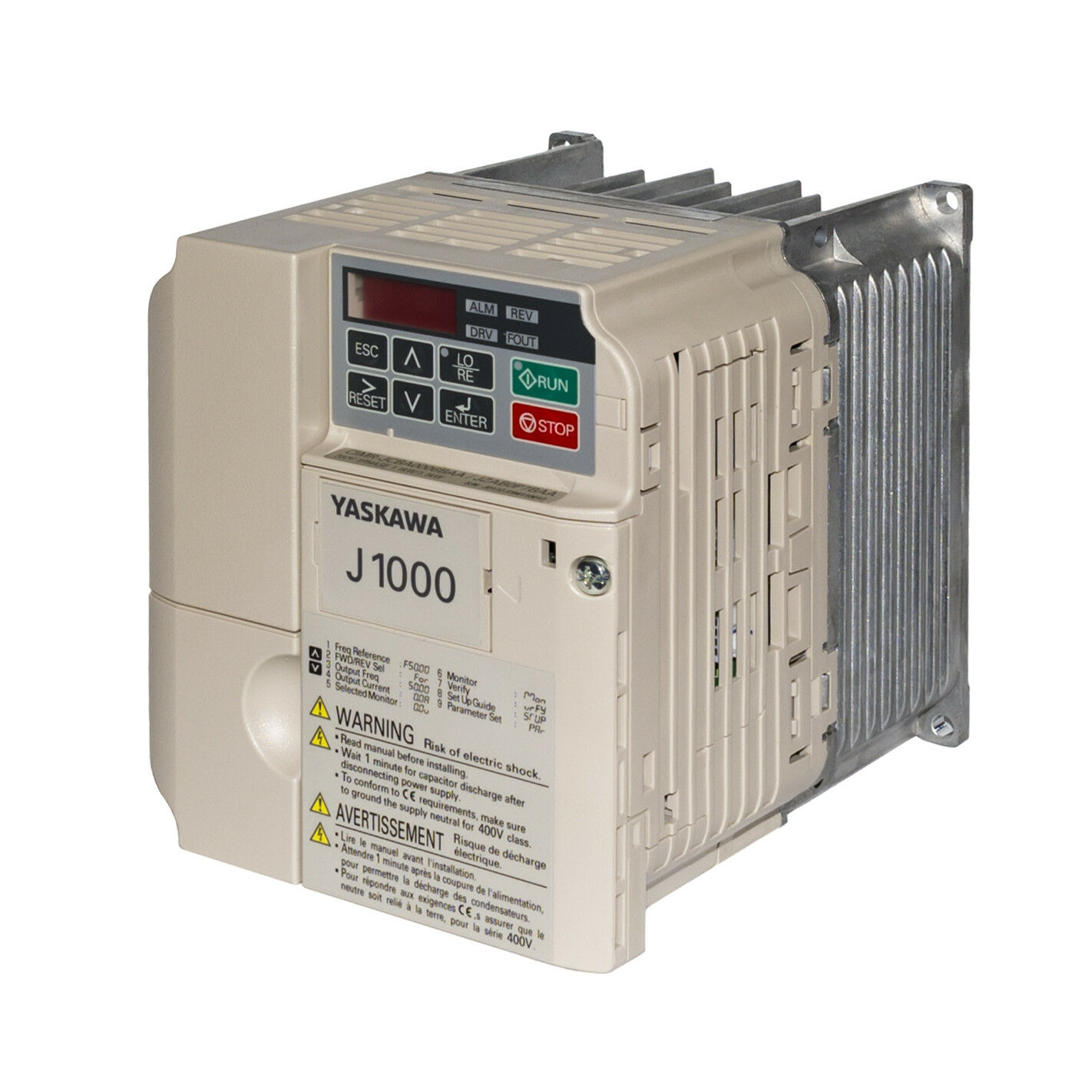

依據安川J1000變頻器維修出現報警或損壞的特征,一般可分為兩類;一種是因為運用環境惡劣,高溫、導電粉塵引起的短路、濕潤引起的絕緣下降或擊穿等突發報警(嚴峻時,會呈現打火、爆破等反常現象)。這類報警出現后,一般會使變頻器無任何顯現,其處理辦法是先對變頻器崩潰查看,重點查找損壞件,依據報警發作區,進行清理、丈量、替換,然后全面測驗,再恢復系統,空載試運轉,調查觸發回路輸出側的波形,當6組波形大小、相位差相等后,再加載運轉,到達解決報警的意圖;另一類是在運轉中頻頻呈現的主動停機現象,并伴隨著必定的報警顯現代碼,其處理辦法可依據隨機闡明書上供給的指導辦法,進行處理和解決。這類報警一般是因為變頻器運轉參數設定不合適,或外部工況、條件不滿足變頻器運用要求所產生的一種維護動作現象。第一類報警:
安川J1000變頻器維修主電路報警
依據對安川J1000變頻器實踐報警出現次數和停機時刻統計,主電路的報警率占60%以上;運轉參數設定不當,導致的報警占20%左右;控制電路板呈現的報警占15%;操作失誤和外部反常引起的報警占5%。從報警程度和處理困難性統計,此類報警出現必定造成元器材的損壞和作廢。是變頻器維修費用的首要耗費部分。
(1)整流塊的損壞
變頻器整流橋的損壞也是變頻器的常見報警之一,早期出產的變頻器整流塊均以二極管整流為主,現在部分整流塊選用晶閘管的整流辦法(調壓調頻型變頻器)。中、大功率普通變頻器整流模塊一般為三相全波整流,承擔著變頻器所有輸出電能的整流,易過熱,也易擊穿,其損壞后一般會呈現變頻器不能送電、穩妥熔斷等現象,三相輸
入或輸出端呈低阻值(正常時其阻值到達兆歐以上)或短路。在替換整流塊時,要求其在與散熱片接觸面上均勻地涂上一層傳熱功用良好的硅導熱膏,再緊固螺絲。如果沒有同類型整流塊時,可用同容量的其它類型的整流塊代替,其固定螺絲孔,必須重新鉆孔、攻絲,再安裝、接線。
(2)充電電阻易損壞
導致變頻器充電電阻損壞原因一般是:如主回路接觸器吸合不好時,造成通流時刻過長而燒壞;或充電電流太大而燒壞電阻;或因為重載啟動時,主回路通電和RUN信號一起接通,使充電電阻既要經過充電電流,一起又要經過負載逆變電流,故易被燒壞。其損壞的特征,一般表現為燒毀、外殼變黑、炸裂等損壞痕跡。也可依據萬用表丈量其電阻判別。
(3)逆變器模塊燒壞
中、小型變頻器一般用三組IGBT(絕緣柵晶體管模塊);大容量的機種均選用多組IGBT并聯,故丈量查看時應別離逐個進行檢測。逆變器模塊的損壞原因許多:如輸出負載出現短路;負載過大,大電流持續運轉;負載波動很大,導致浪涌電流過大;冷卻電扇效果差;致使模塊溫度過高,導致模塊燒壞、功用變差、參數變化等問題,引起逆變器輸出反常。
輔佐控制電路報警
變頻器驅動電路、維護信號檢測及處理電路、脈沖出現及信號處理電路等控制電路稱為輔佐電路。輔佐電路出現報警后,其報警原因較為復雜,除固化程序丟失或集成塊損壞(這類報警處理辦法一般只能選用控制板整塊替換或集成塊替換)外,其他報警較易判別和處理。
(1)驅動電路報警
驅動電路用于驅動逆變器IGBT,也易出現報警。一般有顯著的損壞痕跡,比如器材(電容、電阻、三極管及印刷板等)爆裂、變色、斷線等反?,F(xiàn)象,但不會呈現驅動電路全部損壞狀況。處理辦法一般是按照原理圖,每組驅動電路逐級逆向查看、丈量、代替、比較等辦法;或與另一塊正品(新的)驅動板對照查看、逐級尋找報警點。處理報警步驟:首要對整塊電路板清灰除污。如發現印刷電路斷線,則補線處理;查出損壞器材即替換;依據筆者實踐經驗剖析,對懷疑的元器材,進行丈量、比照、代替等辦法判別,有的器材需求離線測定。驅動電路修正后,還要應用示波器調查各組驅動電路信號的輸出波形,如果三相脈沖大小、相位不相等,則驅動電路仍然有反常處(替換的元器材參數不匹配,也會引起這類現象),應重復查看、處理。大功率晶體管作業的驅動電路的損壞也是導致過流維護功用動作的原因之一。驅動電路損壞表現出來最常見的現象是缺相,或三相輸出電壓不相等,三相電流不平衡等特征。
(2)開關電源損壞
開關電源損壞的一個比較顯著的特征就是變頻器通電后無顯現。開關電源的損壞常見的有開關管擊穿,脈沖變壓器燒壞,以及次級輸出整流二極管損壞,濾波電容運用時刻過長,導致電容特性變化(容量下降或漏電電流較大),穩壓能力下降,也容易引起開關電源的損壞。
別的,變頻器通電后無顯現,也是較常見的報警現象之一,引起這類報警原因,大都也是因為開關電源的損壞所造成的。
(3)反應、檢測電路報警
在運用變頻器過程中,經常會碰到變頻器無輸呈現象。驅動電路損壞、逆變模塊損壞都有可能引起變頻器無輸出,此外輸出反應電路呈現報警也能引起此類報警現象。有時在實踐中遇到變頻器有輸出頻率,沒有輸出電壓(實踐輸出電壓非常小,可認為無輸出),這時則應考慮一下是否是反應電路呈現了報警所造成的。在反應電路中用于降壓的反應電阻是較容易呈現報警的元件之一;
總歸,安川J1000變頻器維修常見報警有過流、過壓、欠壓以及過熱維護,并有相應的報警代碼,其代碼意義可查閱隨機運用闡明書,參閱處理辦法進行解決。過流經常是因為IGBT功率模塊的損壞而導致的,在替換功率模塊的一起,應先查看驅動電路的作業狀況,避免因為驅動電路的損壞,導致或IGBT功率模塊的重復損壞;欠壓報警出現的首要原因是快速熔斷器或整流模塊的損壞,以及電壓檢測電路的損壞,電壓檢測采樣信號是從主直流回路直接取樣,經高阻值電阻降壓,并經過光耦阻隔后送到CPU處理,由高低電平判別是欠壓仍是過壓;過熱停機,大都原因是由冷卻電扇散熱不足引起的。
