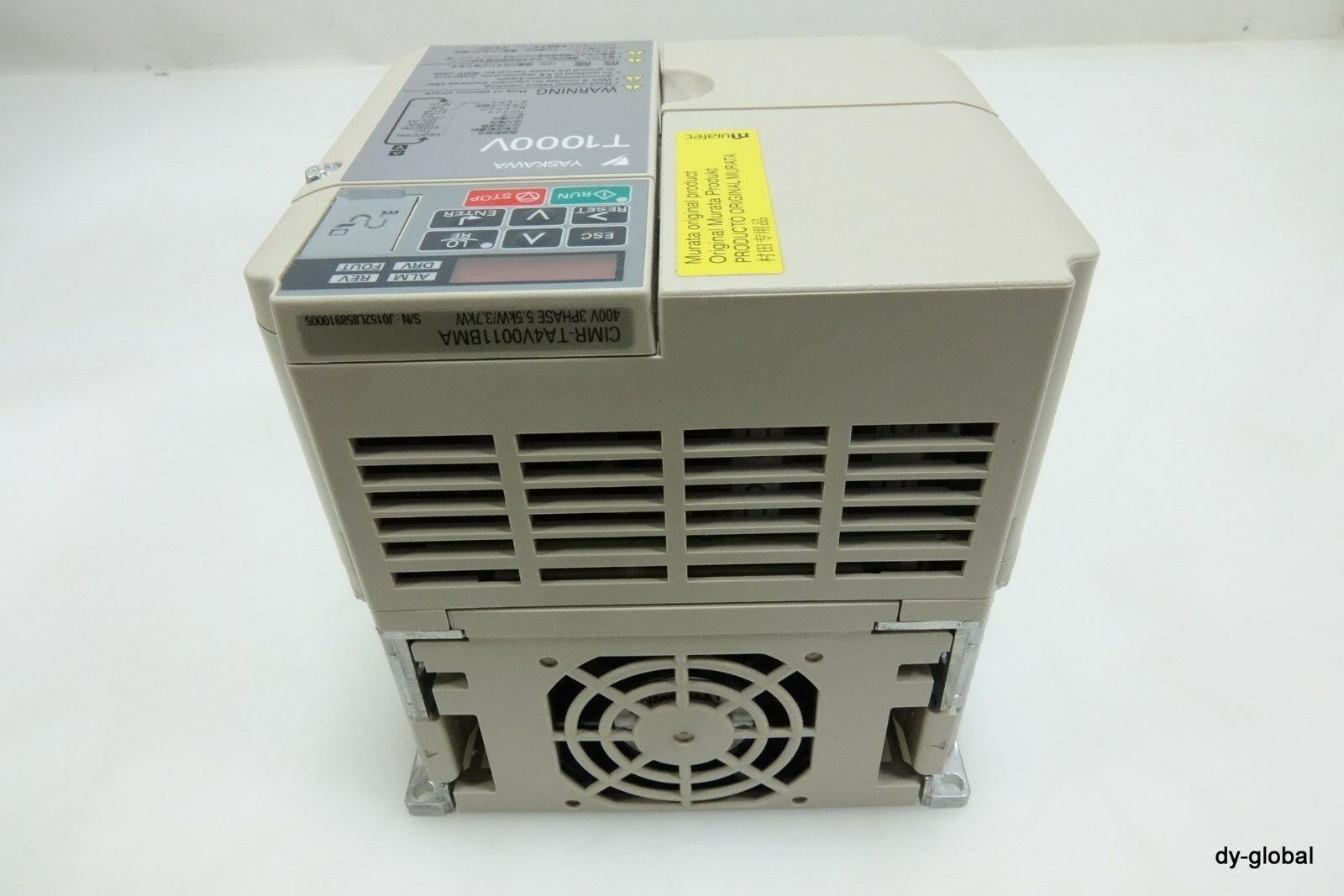

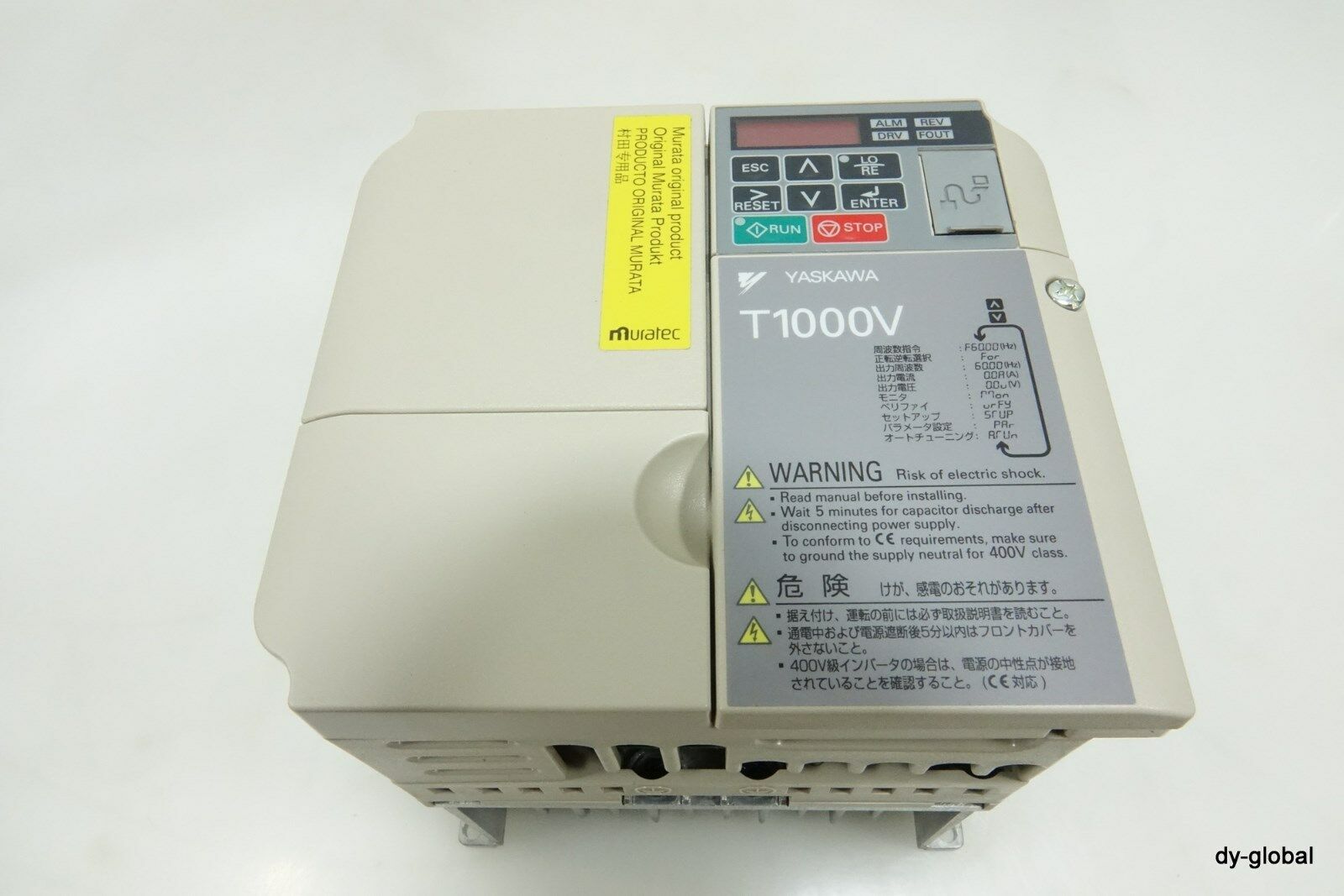

安川T1000V紡織專用變頻器維修出現報警 OV DC Bus Overvolt 主回路過電壓
主回路過電壓主要是因?yàn)橹苿?dòng)單元不能放電,減速時間設置得過短,或者制動單元已經損壞。首先我們檢查減速時間是否過短,對于大車,旋轉機構的減速時間設置最好大于6S。檢查制動單元在操作時我們可以觀察制動單元上的紅色指示燈,在減速和停止時是否閃爍,如果不能閃爍,需要檢查制動單元到制動電阻的連接線是否存在斷路情況,絕緣是否良好。如果是多個制動單元還應注意是不是每個制動單元都不放電。如果制動電阻側連接出現短路或?qū)Φ囟搪非闆r,則制動單元多半已經被燒壞,其檢測方法是,拆開制動單元,測量制動單元內部的保險是否已經燒壞,IGBT是否已經燒壞。
安川L1000A電梯專用變頻器維修 安川T1000V紡織專用變頻器維修 安川E1000風機專用變頻器維修
安川W1000水泵專用變頻器維修 安川J1000小型簡易型變頻器維修 安川V1000小型矢量控制變頻器維修
安川A1000高性能矢量控制變頻器維修 安川H1000重負載高性能變頻器維修 安川U1000矩陣式變頻器維修
安川616G5電梯專用變頻器維修 安川676GL5電梯專用變頻器維修 安川L7系列電梯專用變頻器維修
安川G7系列電梯專用變頻器維修 安川F7系列變頻器維修 安川E7系列變頻器維修
UV1; 主回路低電壓(PUV)運轉中主回路電壓低于“低電壓檢出標準”15ms,(瞬停保護 1) 檢查電源電壓及配線 A
Dc; Bus undervolt 護2S)低電壓檢出標準200V級;約190V以下400V級:約380V以下
UV2; 控制回路低電壓(CUV)控制回路電壓低于低電壓檢出標準 2)檢查電源容量
UV3; 內部電磁接觸器故障運轉時預充電接觸器開路 A
UV; 瞬時停電檢出中 1)主回路直流電低于低電壓檢出標準 2)預充電接觸器
Under Volatage 3)控制回路電壓低于低電壓檢出標準 B
OC; 過電流(OC)變頻器輸出電流超過OC標準 1)檢查電機的阻抗絕緣是否正常
2)延長加減速時間 A
GF ;接地故障(GF)變頻器輸出側接地電流超過變頻器額定電流的50%以上 1)檢查電機是否絕緣劣化 2)變頻器及電機間配線是否有破損 A
OV; 過電壓(OV)主回路直流電壓高于過電壓檢出標準200V級:約400V 400V級:約延長減速時間,加裝制動控制器及制動電阻 A
SC ;負載短路(SC)變頻器輸出側短路檢查電機的絕緣及阻抗是否正常 A
PUF; 保險絲斷(FI) 1)主回路晶體模塊故障 2)直流回路保險絲熔斷 1)檢查晶體模塊是否正常 A
DC; Bus Fuse open 2)檢查負載側是否有短路,接地等情形
OH ;散熱座過熱(OH1)晶體模塊冷卻風扇的溫度超過允許值檢查風扇功能是否正常,及周圍是否在額定溫度內 A
OL1 ;電機過負載(OL1)輸出電流超過電機過載容量減小負載 A
OL2; 變頻器過負載(OL2)輸出電流超過變頻器的額定電流值150%1分鐘減少負載及延長加速時間 A
PF 輸入欠項 1)變頻器輸入電源欠相 2)輸入電壓三相不平衡 1)檢查電源電壓是否正常 A
2)檢查輸入端點螺絲是否銷緊
LF; 輸出欠項變頻器輸出側電源欠相 1)檢查輸出端點螺絲及配線是否正常 A
2)安川T1000V紡織專用變頻器維修 電機三相阻抗檢查
RR; 制動晶體管異常制動晶體管動作不良變頻器送修 A
RH 制動控制器過熱制動控制器的溫度高于允許值檢查制動時間與制動電阻使用率 A
OS; 過速度(OS)電機速度超過速度標準(F1-08) A
PGO; PG斷線(PGO) PG斷線(PGO) 1)檢查PG連線 2)檢查電機軸心是否堵住 A
DEV 速度偏差過大(DEV)速度指令與速度回饋之值相差超過速度偏差(F1-10)檢查是否過載 B
EF; 運轉指令不良正向運轉及反向運轉指令同時存在0.5秒以上控制時序檢查,正反轉指令不能同時存在 B
EF3-EF8 端子3外部異常信號輸入外部端子3-8異常信號輸入 1)由U1-10確認異常信號輸入端子 External Fault3-8 EF4-EF8-端子4-8 2)依端子設定之異常情況進行檢修 A
OPE; 01 變頻器容量設置異常變頻器容量參數902-04)設定不良調整設定值 C
OPE02; Limit 參數設置不當參數設定有超出限定值調整設定值 C
OPE03 ; Terminal 多功能輸入設定不當 H1-(01-06)的設定值未依小而大順序設定或重復設定相同值 調整設定值 C
OPE; 10 v/f參數設置不當 E1-(04-10)必須符合下列條件:Fmax大等于(E1-04)FA大于( E1-06) 調整設定值 v/f Ptrn Setting FB大等于(E1-07) Fmin(E1-09) C
OPE11; 參數設定不當參數設定值1)C6-01大于5KHz但C6-02小等于5KHz 調整設定值 Carr frq/on-Delay 2)C6-03大于6 但 C6-02小等于C6-01 C
ERR EEPROM 輸入不良參數初始化時正確信息無法寫入EEPROM 控制板更換 B
CALL SI-B傳輸錯誤電源投入時控制信號不正常傳輸機器控制信號從新檢查 C
ED; 傳輸故障控制信號送出后2秒內未收到正常響應信號傳輸機器控制信號從新檢查 A
CPF00 控制回路傳輸異常1 電源投入后,5秒內操作器與控制板連接異常發生從新安裝數字操作器 檢查控制回路的配線 A
COM-ERR(OP&INV)
CPF01 控制回路傳輸異常2 MPU周邊零件故障更換控制板 COM-ERR(OP&INV)
CPF02 基極阻斷(BB)回路不良變頻器控制板故障更換控制板 A BB circuit Err
CPF03 EEPROM 輸入不良 EEPROM Error
CPF04 CUP內部A/D轉換器不良 Internal A/D Err
GPF05 CUP內部A/D轉換器不良 External A/D Err
CPF06 周邊界面卡連接不良周邊界面卡安裝不正確周邊界面卡從新更換 A Option Error
CPF20 模塊指令卡的A/D變換器不良 AI-14B卡的A/D變換器動作不良更換AI-14B卡 A
Option A/D Error
