博士力士樂比例閥維修故障報警：流量達不到，控制電路出現問題，電路板損壞，閥門壞等問題處理

力士樂高頻響比例閥是比例閥中動態響應性能最接近伺服閥的一種產品，雖然頻率和敏感度比不上伺服閥，但是它無零位死區、高精度、高頻響、對油液的清潔度要求比伺服閥低，因此它具有更高的工作可靠性。

采用力士樂高頻響比例閥時應同時采用蓄能器或增設緩沖回路以消除液壓沖擊，因為管路的沖擊也影響著高頻響比例閥的穩定響應。油路長度是否合理、管路壁厚是否合理、管路是否緊固、直接影響到管路的固有頻率，從而影響著比例閥的穩定響應。

一、博士力士樂比例閥維修，高頻響比例閥工作原理

下面以某鋼鐵廠煉鐵分廠爐頂料流調節閥液壓控制系統采用的高頻響比例控制為例來說明。這是BOSCHRESROTH公司生產的一種直接作用滑閥式比例閥，驅動是帶位置反饋和放大器的電磁鐵。工作原理如圖所示，高頻響比例電磁鐵驅動閥芯，位移由位置傳感器反饋，由內置電子線路進行閥芯的閉環控制。經計算機運算處理后執行機構動作的電氣信號由放大器放大后，電磁鐵線圈中就有電流通過，在電液轉換器中將電氣信號轉換成液壓信號，使比例閥主閥芯移動。一個帶放大器的系統，比無放大器的系統重復精度要高得多，而精度直接與放大器的增益有關。

二、博士力士樂比例閥維修，故障分析

1、閥門反應速度太慢，動態失效，原因可能是閥太臟，節流孔被堵住，不過最好不要自己拆，應該找廠家配合清洗伺服閥。

2、油路通，卻無法靜載啟動即系統無法平衡可能是密封件失效，更換密封件即可。

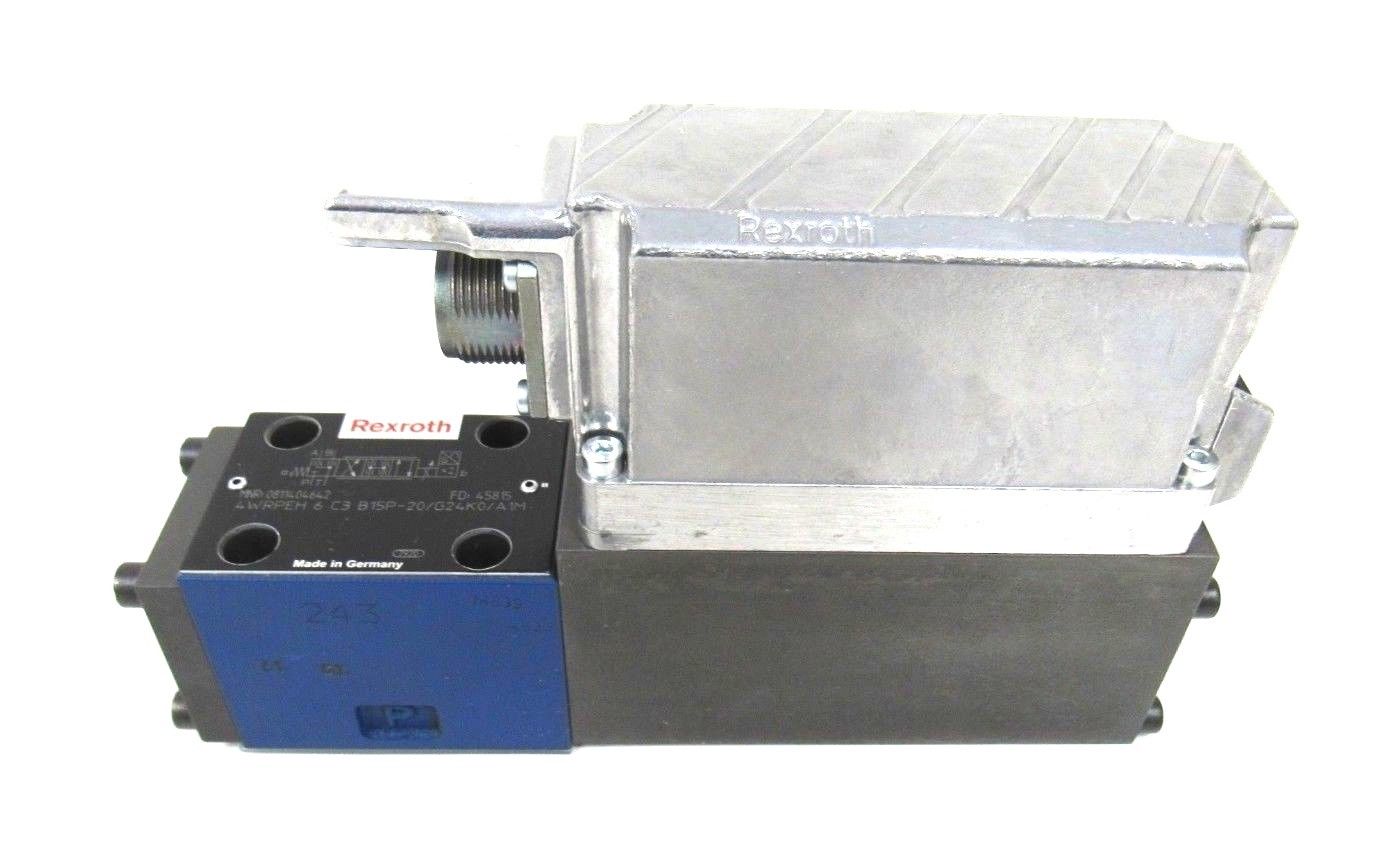

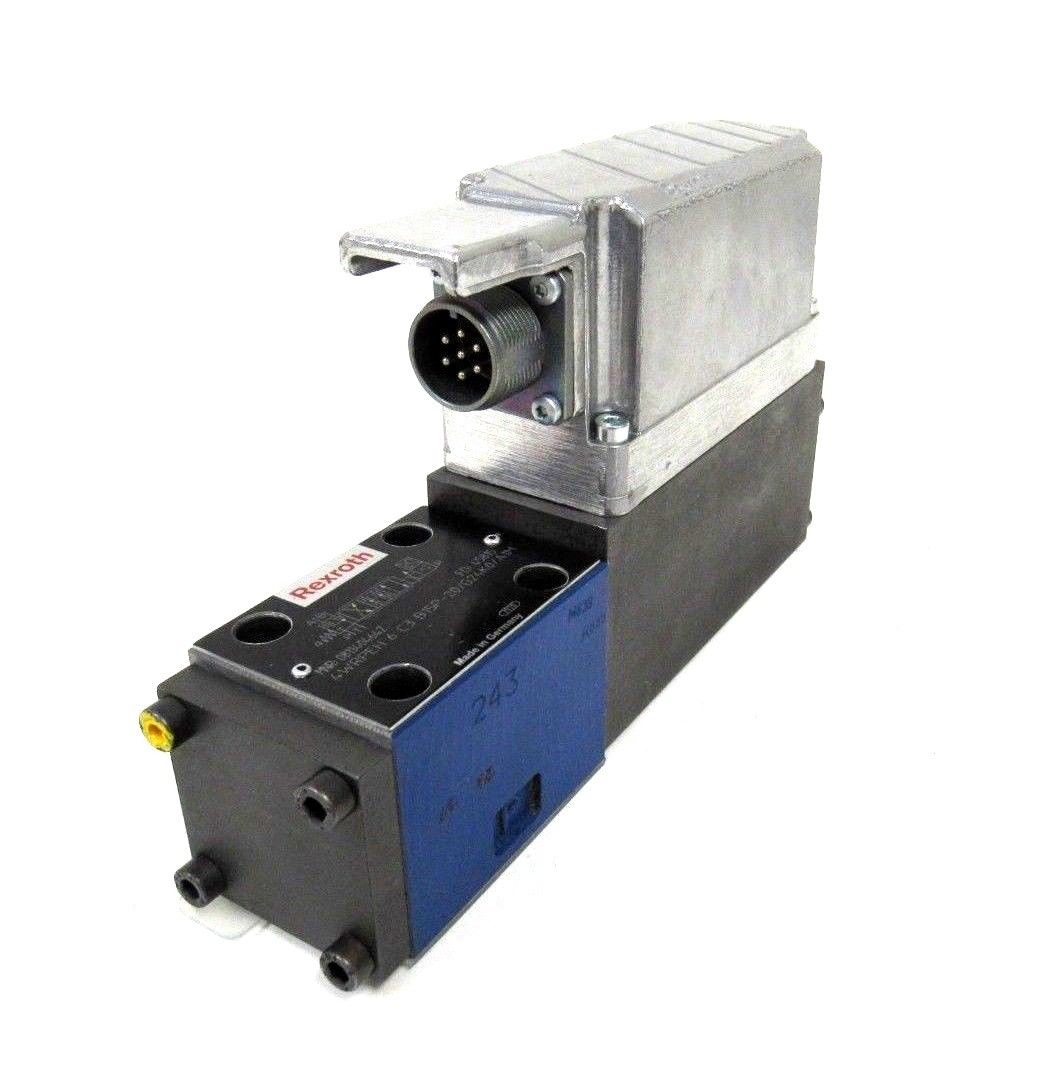

力士樂高頻響比例閥6通經樣本

力士樂高頻響比例閥10通經樣本

力士樂高頻響比例閥常用型號如下：

0811404809 4WRPEH 10 C B100L-2X/G24K0/A1M

0811404806 4WRPEH 10 C B100L-2X/G24K0/F1M

0811404764 4WRPEH 10 C B50L-2X/G24K0/A1M

0811404821 4WRPEH 10 C1 B100L-2X/G24K0/A1M

0811404820 4WRPEH 10 C1 B50L-2X/G24K0/A1M

0811404801 4WRPEH 10 C3 B100L-2X/G24K0/A1M

R901192081 4WRPEH 10 C3 B100L-2X/G24K0/A1M=SA

0811404813 4WRPEH 10 C3 B100L-2X/G24K0/B5M

0811404817 4WRPEH 10 C3 B100L-2X/G24K0/F1M

0811404823 4WRPEH 10 C3 B100P-2X/G24K0/A1M

R901168836 4WRPEH 10 C3 B100P-2X/G24K0/F1M

0811404800 4WRPEH 10 C3 B50L-2X/G24K0/A1M

0811404808 4WRPEH 10 C3 B50L-2X/G24K0/B5M

0811404819 4WRPEH 10 C3 B50L-2X/G24K0/F1M

0811404822 4WRPEH 10 C3 B50P-2X/G24K0/A1M

R901121806 4WRPEH 10 C3 B50P-2X/G24K0/F1M

0811404803 4WRPEH 10 C4 B100L-2X/G24K0/A1M

0811404761 4WRPEH 10 C4 B100L-2X/G24K0/F1M

0811404825 4WRPEH 10 C4 B100P-2X/G24K0/A1M

R901150034 4WRPEH 10 C4 B100P-2X/G24K0/F1M

0811404802 4WRPEH 10 C4 B50L-2X/G24K0/A1M

0811404812 4WRPEH 10 C4 B50L-2X/G24K0/B5M

0811404760 4WRPEH 10 C4 B50L-2X/G24K0/F1M

0811404824 4WRPEH 10 C4 B50P-2X/G24K0/A1M

0811404827 4WRPEH 10 C5 B100P-2X/G24K0/A1M

0811404756 4WRPEH 10 C5 B50L-2X/G24K0/A1M

0811404826 4WRPEH 10 C5 B50P-2X/G24K0/A1M

0811404757 4WRPEH 10 C5B100L-2X/G24K0/A1M
