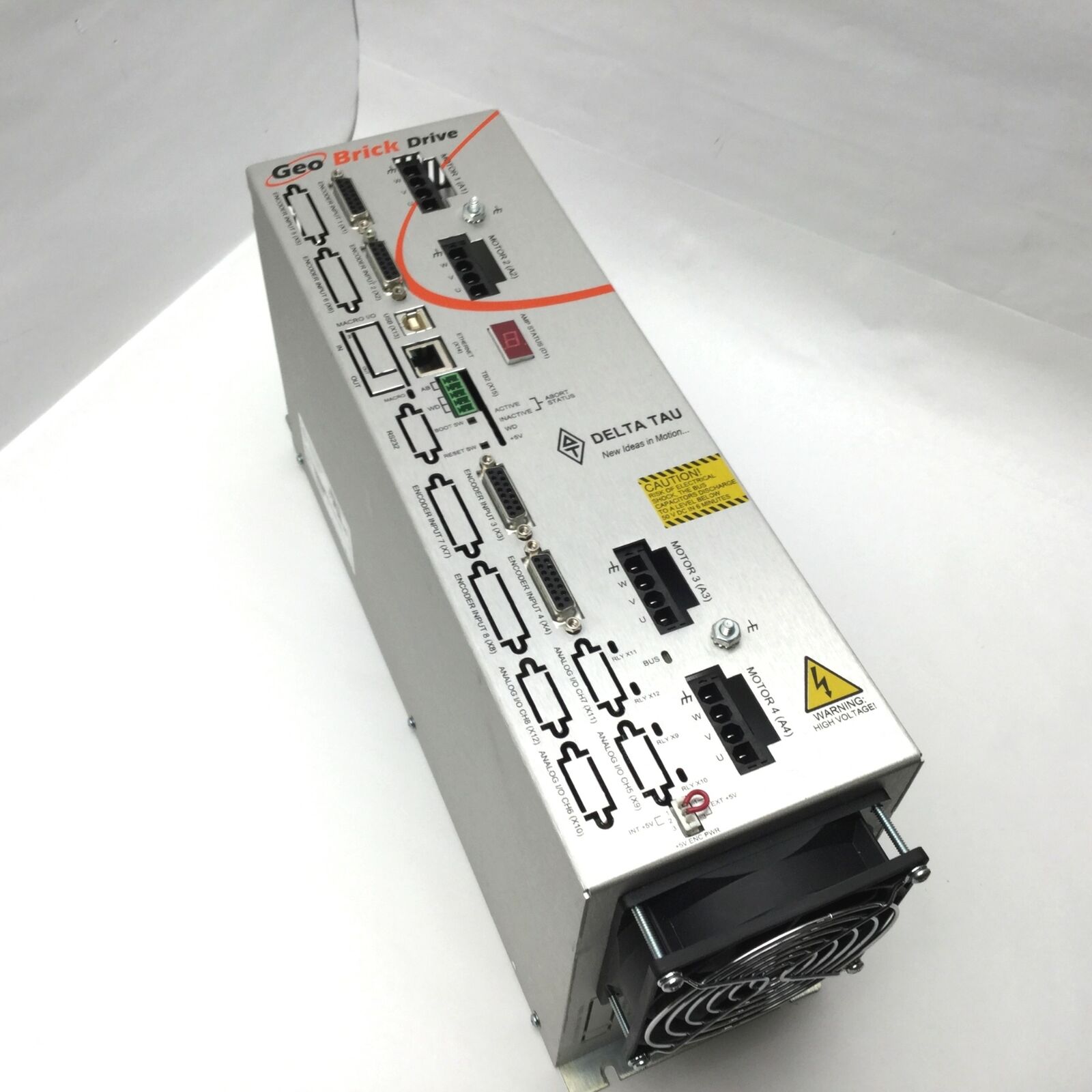

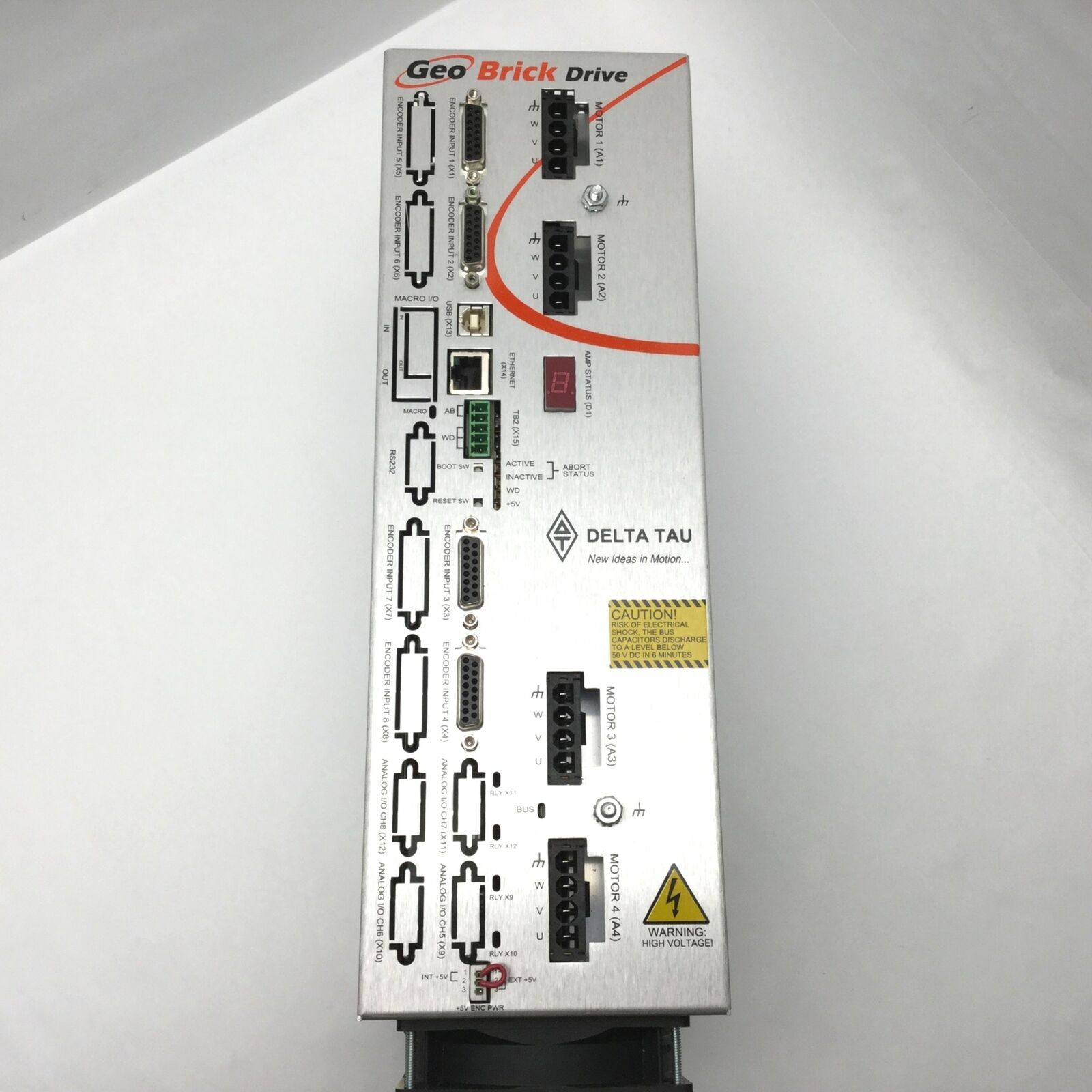

Delta Tau GBL4-C0-500-10D驅動器：伺服驅動器故障報警修理，PLC,主機控制器專業維修

泰道IMAC400控制器功能及特點

所有軸都可以獨立運行或聯動

可同時運行16 個運動程序和64 個PLC 程序

簡單易用的高級語言編程

直線、圓弧、樣條和PVT 插補

S 曲線加減速和動態前瞻控制

2D 和3D 坐標平移和旋轉

非直角坐標系嵌入式正逆解

空間任意平面刀具半徑補償

螺距補償、反向間隙補償和力矩補償

高速高精度位置捕捉（25ns）和位置比較(100ns)

共振抑制（高頻陷波、中頻前置濾波、低頻電子慣量）

用戶自定義伺服算法

龍門雙驅交叉耦合自動糾偏

G、M、T、D 代碼

伺服環級聯（張力控制、自動調高等）

A/B 相正交編碼器1/T 細分

電子齒輪和電子凸輪

運動程序旋轉緩沖區

時基控制

可連接全數字直接PWM 驅動器

泰道IMAC400控制器性能及參數

80MHz DSP56303 Turbo PMAC2 CPU

256k x 24 用戶靜態隨機存取存儲器

1M x 8 的閃存為用戶做備份或存儲固件

隔離的RS-232 串口通訊（RS232）

網口通訊(ETH)

4 通道差分PWM數字信號（PWM#n）

4 通道反饋信號（ENC#n）：

▼3 對A、B、C 編碼器差分輸入信號

▼3 對U、V、W霍爾相位差分輸入信號

4 通道標志位信號（FLAGS）：正負限位、回零、比較相等輸出

4 通道控制信號輸出（AMP#n）：

▼報警反饋、模擬量輸出、使能輸出、脈沖加方向輸出

復用口（JTHW）：配合DTC-32in、DTC-32out 使用，擴展I/O 點

額外的4 路模擬量輸出和8 路模擬量輸入（DAC/ADC）

2 通道手輪信號（JHW）

8 路數字輸入和8 路數字輸出(DI/O-8)

交流220V 電源和直流24V 電源供電

泰道IMAC 400控制器選項

OPT-A：通用數字I/O輸入輸出模式選擇

▼OPT-A1* 8 路數字I/O 輸出選擇sinking

▼OPT-A28 路數字I/O 輸出選擇sourcing

*默認配置，用戶如果需要選擇其它配置，請?jiān)谟嗀洉r(shí)注明。

sinking 輸出模式（ULN2803A），sourcing 輸出模式（UDN2981A）

OPT-B：擴展模擬量輸出（DAC）

在 IMAC 400 中，每一個軸通道可以擴展一路額外模擬量輸出，即每一個軸通道有兩路模擬量輸出。額外的模擬量輸出可用于開環控制，如變頻器主軸控制。

OPT-C：全數字PWM輸出通道與模擬量輸入選擇

▼OPT-C1 2 路全數字PWM輸出通道控制

▼OPT-C2 4 路全數字PWM輸出通道控制

▼OPT-C3 增加4 路12 位模擬量輸入通道

▼OPT-C4 增加8 路12 位模擬量輸入通道

▼OPT-C5 增加4 路16 位模擬量輸入通道

▼OPT-C6 增加8 路16 位模擬量輸入通道

注意：OPT-C1、C2 選項與OPT-C3、C4、C5、C6 選項沖突，即PWM輸出控制與模擬量輸入只能二選一。

OPT-D：基于以太網的雙端口RAM選項

IMAC 400 的OPT-D 選項為用戶提供了一個8K×16 位的雙端口RAM，雙端口RAM 通常應用于IMAC 與上位機進行高速數據交換。
