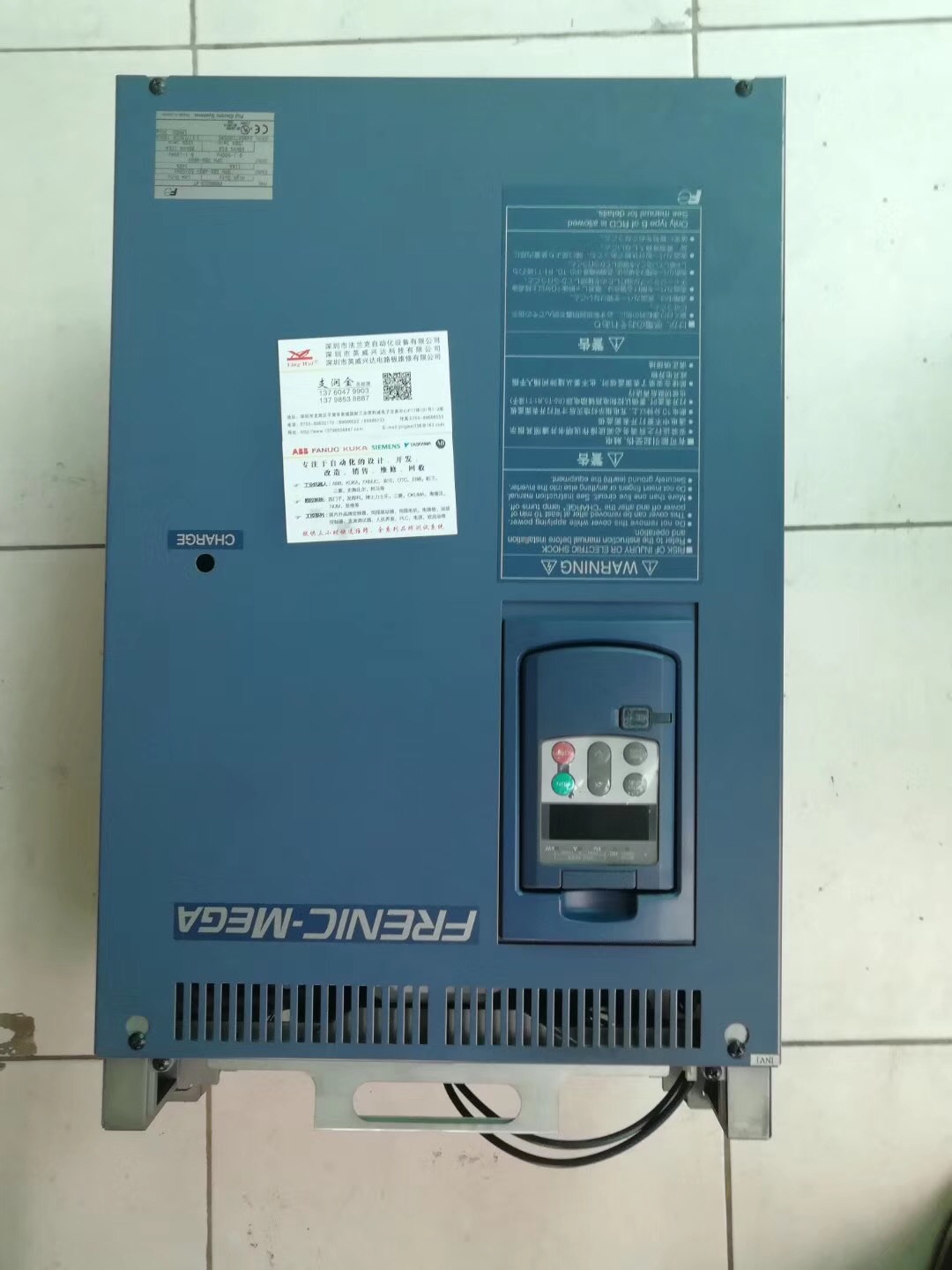

富士FUJI變頻器維修出現報警故障oc1:富士變頻器有幾種 原因1:負載是否發生急劇變化,或者是負載太重。 2:輸出是否短路,包括電機側有沒有短路,如果電機側沒有短路,那么變頻器輸出是否短路 3:變頻器內部硬件故障,包括電流檢測,IGBT模塊,驅動線路損壞等。
關于日本富士FUJI變頻器維修一些重要參數說明:
F01=1 頻率設定 模擬量 (電壓型)
F02=1 運行操作 外部信號 (FWD/REV正反向運行)
F07 加速時間1 O13 S曲線1
F08 減速時間1 O14 S曲線2
E10 加減速時間3 O15 S曲線3
bE11 加減速時間4 O16 S曲線4
E12 加減速時間5 O17 S曲線5 數字量可調節參數值
E13 加減速時間6 O18 S曲線6 模擬量不用,都為0
E14 加減速時間7 O19 S曲線7
E15 加減速時間8 O20 S曲線8
O21 S曲線9
O22 S曲線10
F03 最高輸出頻率
F04 基本頻率 此四個參數值須根據電機銘牌設
F05 額定電壓
F06 最高輸出電壓
F17 頻率設定增益 (模擬量)
F18 頻率偏置 (模擬量)
F26 載波頻率 15KHz 一般不調,僅當電機動作正常,但聲音尖銳異常時可調整(≤15KHz)
E33=1 過負載預報 按輸出電流預報
E34: OL預報值 額定電流150%**
E37 過負載預報 額定電流150%**
C07 爬行速度
C08 檢修速度 數字量可調節參數值

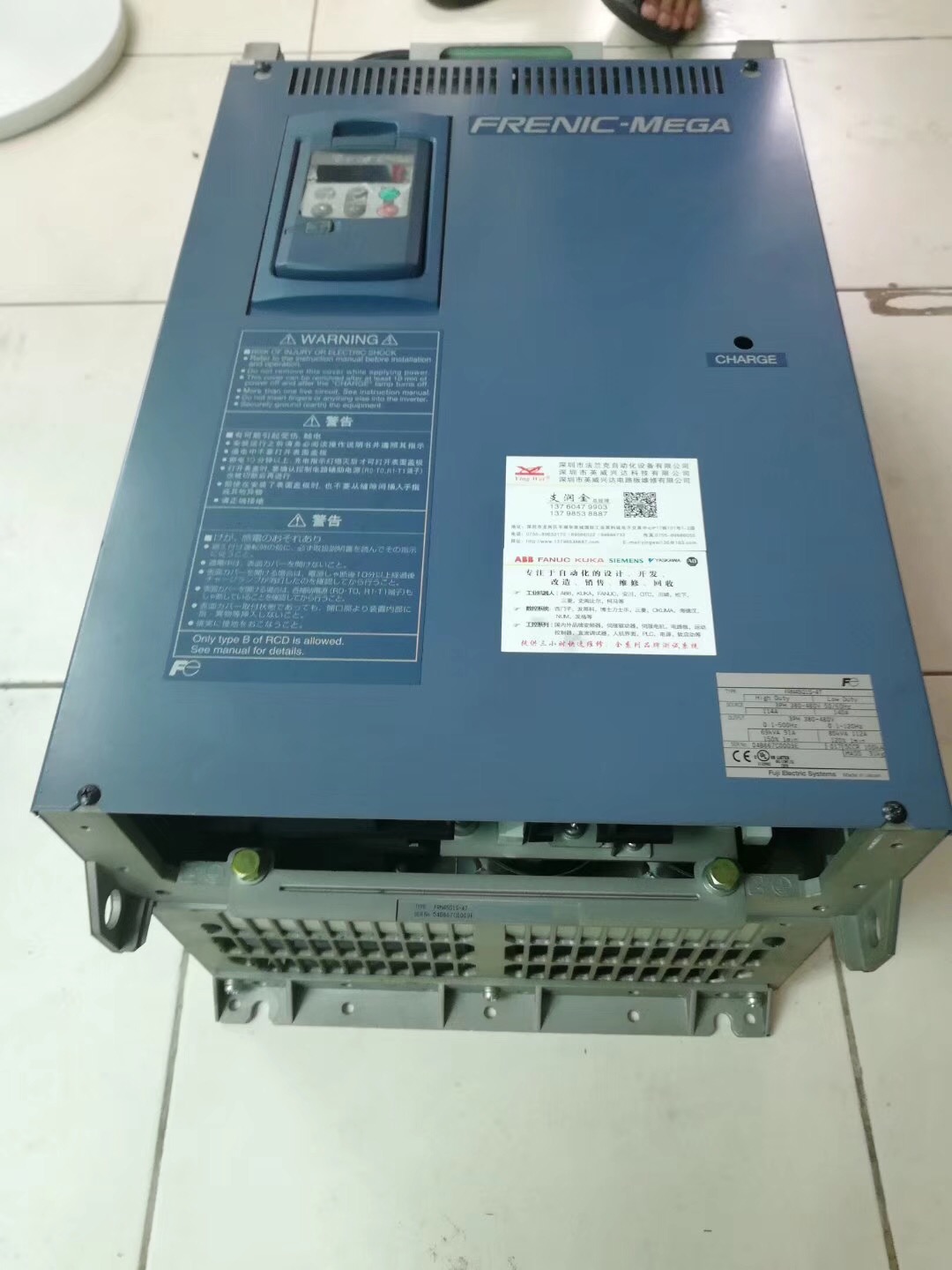

富士FUJI變頻器維修
C09 單層速度 模擬量不用,都為0
C10 雙層速度
C11 多層速度
C33 模擬量輸入濾波時間 0.04
P01 電機極數 P=120f/N (f-電機額定頻率;N-電機額定轉速)
一般情況,N >1000rpm, P=4極
N≤1000rpm, P=6極
P02 電機功率 此兩個參數值須根據電機銘牌設
P03 電機額定電流
P04 電機空載電流 初始值設為p04的40%,自整定后自動生成
O01=1 (閉環) ; 0(開環)
O03 編碼器脈沖數 (分頻在PG卡上實現)
O04 速度環P常數(高速時)
O05 速度環I常數 0.5
O06 速度檢測濾波常數 0.003
O07 速度環P常數切換頻率1 5
O08 速度環P常數切換頻率2 10
O09 速度環P常數(低速時)
H03 數據初始化 (一般不用)
富士FUJI變頻器維修的運行模式有多種,而且它的參數也非常多,要使富士變頻器高效運行,更好地為我們服務,必須根據我們的實際情況和控制要求,選取一種適合我們的運行模式。
要使富士變頻器運行,一要有啟動信號,二要有轉速信號,兩者缺一不可。根據信號是取自富士變頻器外部還是來自它本身,可分為以下三種:
1。E模式:即信號都取自富士變頻器外部;
2。PU模式:即信號都取自富士變頻器本身;
3。PU+E模式: 即信號既有富士變頻器外部的,又有富士變頻器本身的。
富士FUJI變頻器維修 其中PU模式,操作是通過富士變頻器的面板進行的。用∧,∨鍵來設定頻率,按FWD鍵電機正向旋轉,按REV鍵電機反向旋轉,按STOP鍵減速停止。運行中用∧,∨鍵來改變頻率,以達到改變速度的目的。這種方式在接線完畢通電試運行時是非常有效的,但在正常工作中并不常用,因為它的信號都不受我們所控制,是富士變頻器本身給定的。
PU+E模式中,如果啟動信號是通過面板的FWD鍵,REV鍵和STOP鍵來給定,頻率設定信號來自外部,這種模式在實際運行中意義也不是很大,因為每次運行和停止都要打開電氣控制柜,按面板上的相應按鍵,這是極為不方便的;如果正常的工作中速度并不是頻繁切換,我們倒可以這樣控制:啟動信號由外部的開關接點或控制系統給出,按∧,∨鍵進入數字頻率設定,設定一個合適的頻率存儲起來,以后每次運行都以該速度運行,只有需要改變速度時,再按∧,∨鍵來提升或降低速度。
富士FUJI變頻器維修 在該種模式下,有兩個參數是關鍵的:參數F01(即頻率設定方式)設為0(即由面板的FWD鍵,REV鍵設定);參數F02(運行操作方式)設為1(即通過外部端子【FWD】,【REV】作為啟動信號),其實,實際工作中常用的是E模式,下面就重點討論一下這種模式。
在該種模式下,根據速度調節的信號方式不同又可以分出許多子類。這些速度調節信號可以是電壓也可以是電流,還可以是開關信號,數字輸入或脈沖列輸入,以下將結合參數的不同設置和硬件接線加以說明。
速度調節信號采用模擬電壓,由富士變頻器的12號端子輸入。
電壓可以是0~+10V,還可以是-10V~+10V。前者參數F01設為1,后者設為4。此外如果要求作時,即+10V對應低速,0V對應高速,F01需設為6。
速度調節信號采用模擬電流,由富士變頻器的C1號端子輸入。電流信號是4~20mA。要求正動作時,參數F01設為2;作時設為7。
有時,電壓信號和電流信號可結合起來一起控制設定的頻率,即利用12號端子+C1號端子的和作為設定值。此時參數F01設為3。注意以上兩種方式下,參數F17和F18的影響。F17是頻率增益,F18是頻率偏置。
速度調節信號采用外部開關信號的組合,富士變頻器有九個接點輸入端子可以用參數自由定義。
參數E01,E02,E03,E04分別定義為0,1,2,3,就把接點輸入X1,X2,X3,X4端子分配為開關信號SS1,SS2,SS4,SS8,它們共有24=16種組合,除去都為零的組合還剩15種,這樣可設15種速度與之對應。
在富士變頻器11,12,13號端子間接入一個電位器,利用內部的24VDC電源,便可以連續地調節轉速的高低了,而且電位器可以裝設到控制面板上,這是非常方便的。
利用面板的∧,∨鍵可以方便快捷地改變頻率,其實通過參數定義,我們能夠把這兩個信號引到變頻器的端子上。我們定義參數E05=17,E06=18,這樣就把接點輸入端子X5,X6分配為增速命令(UP),減速命令(DOWN)。當然,我們可以把X1~X9之間的任何一個端子定義為UP或DOWN。
然后再把參數F01設為8(增減速模式1)或9(增減速模式2),這樣,通過點動按下接在X5,X6上的按鈕來控制電機升降速了。
富士FUJI變頻器維修 以上E模式下的各種控制方式,控制信號都是微弱的模擬信號,很容易受到外部干擾,而富士變頻器本身又是一個大的噪聲源,加強抗干擾措施是非常必要的,以下幾項措施是值得考慮的:
1??刂凭€盡可能短,并使用屏蔽線,注意良好接地;
2。使用處理微弱信號的雙生接點;
3。在模擬信號設備側連接電容器和鐵氧體磁芯
