假定伺服電機的機械傳動組織無異常則需求對主軸伺服驅動器電纜聯接進行維修檢測、主軸伺服驅動器的狀況指示燈等進行檢查，并分析是否主軸驅動器呈現問題。假定以上原因均被打掃，則很有可能是操控板呈現缺陷。當主軸高速轉動振蕩過大時，大都是因為主軸驅動體系的電氣部分缺陷導致，針對這種問題咱們要根據電氣原理圖對主軸驅動與遍地電氣聯接進行全面檢查，供認缺陷部位后進行驅動器維修和處理。

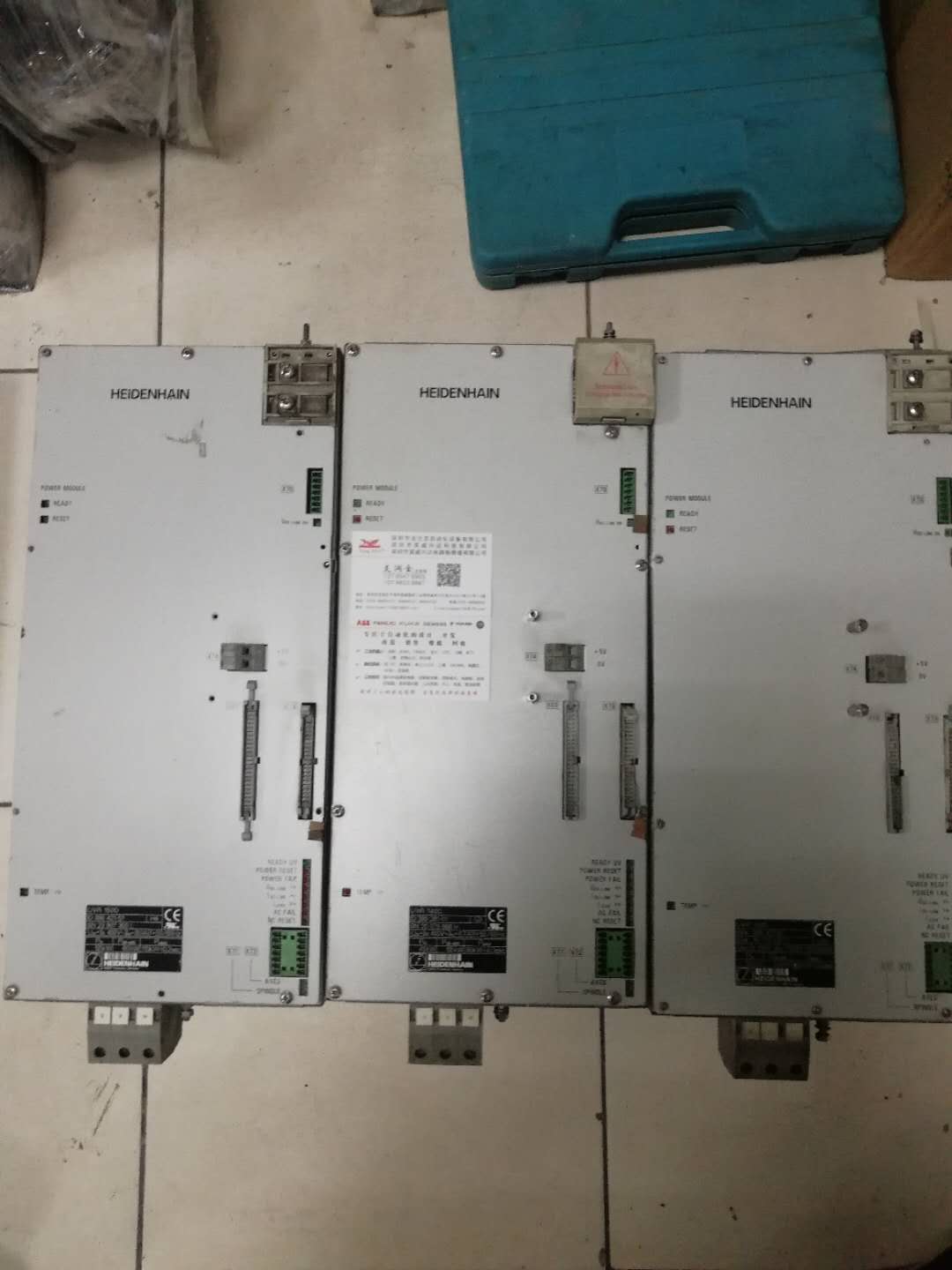

HEIDENHAIN電源維修維修缺陷事例

缺陷現象：某配套海德漢 6M的立式加工中心，在工件加工進程中，體系突然斷電，機床關機后，無法重新起動機床。

分析及處理進程：經檢查，該機床電源輸入單元的電源指示(PIL)與報警(ALM)燈一同亮。根據本章4.1.1節分析可知，電源指示(PIL)與報警(ALM)燈一同亮的原因是體系電源模塊存在報警。

丈量體系電源模塊(A14B-0061-B002)，發現輸出+5V、+15V、-15V、24V悉數為0V，且電源模塊的輸入熔斷器F11、F12熔斷，換上熔斷器后，丈量發現電源輸入存在短路現象。因此，初步判斷開關電源的一次側存在短路缺陷，必須根據原理圖，找出短路原因，打掃缺陷后才華起動機床。

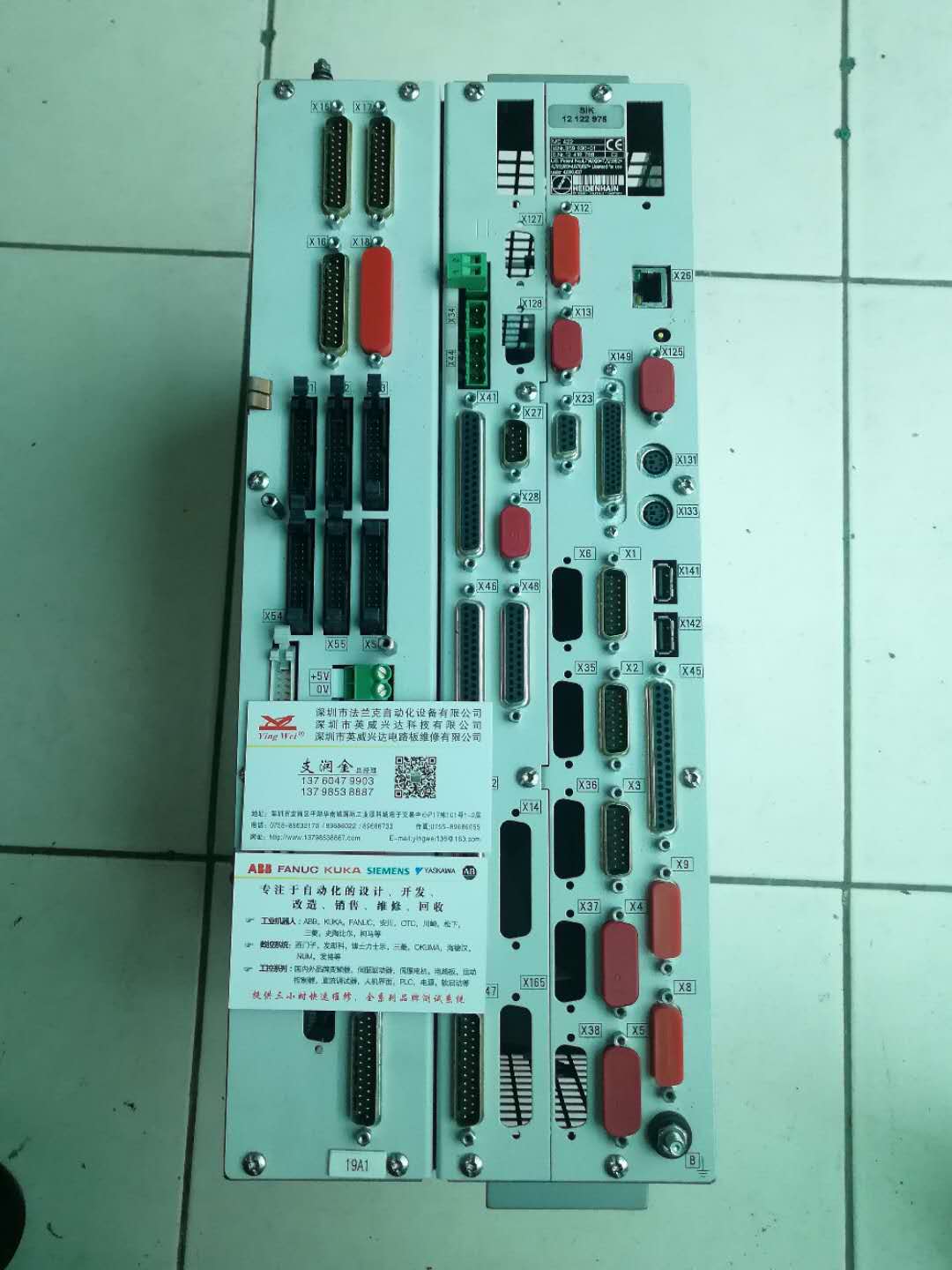

海德漢(HEIDENHAIN)、UM130D

海德漢(HEIDENHAIN)主軸伺服驅動器UM130D的原理，

F11、F12：輸入熔斷器，主回路短路維護元件。

VSll：浪涌吸收器，用于吸收交流輸入側的瞬間高壓。

NFll：輸入濾波器，對輸入交流電源進行濾波。

DSll：單相全波整流橋，整流發作直流母線電壓。當輸入電壓為AC200V時，通過DSll整流以及C12、C13的濾波穩壓，可以在直流母線上獲得DC210~230V左右的直流電壓。

C12、C13(220μF/400V)：直流母線濾波電容。

R11(2Ω/20W)：與RYll常開觸點并聯，作為起動電流限流電阻，開機瞬間因為RYll觸點斷開，R11串聯接入直流母線主電路，束縛開關主電路的沖擊電流；+24V輸出正常后，RYll吸合，通過RYll常開觸點短接限流電阻。

SHll：調試、丈量用短接設定端子，通過斷開SHll可以使Q14、D24、Q15、D25與整流電路分別。

Q14、Q15：開關電源功率驅動管，作為開關電源主變壓器輸出驅動。

D24、D25：續流二極管，在驅動管Q14、Q15關斷時，對電源變壓器進行續流。

HEIDENHAIN電源維修 kmzxb.cn

M11、T11、D11、C17(330μF/25V)：電源模塊輔佐電源操控及驅動環節。首要由集成電路PS01，以及輔佐開關電源驅動部分的輸出驅動、擴展環節的Q24、Q25、C14、C15、C16等元器件(圖中未畫出)組成，用于發作電源模塊用的DCl0V基準電壓與DCl5V輔佐操控電壓。海德漢(HEIDENHAIN)主軸驅動器維修也要有專業的測驗渠道，要不然維修好也是盲修，記住一定要找大公司維修有保障，最關鍵我們有測試平臺。
