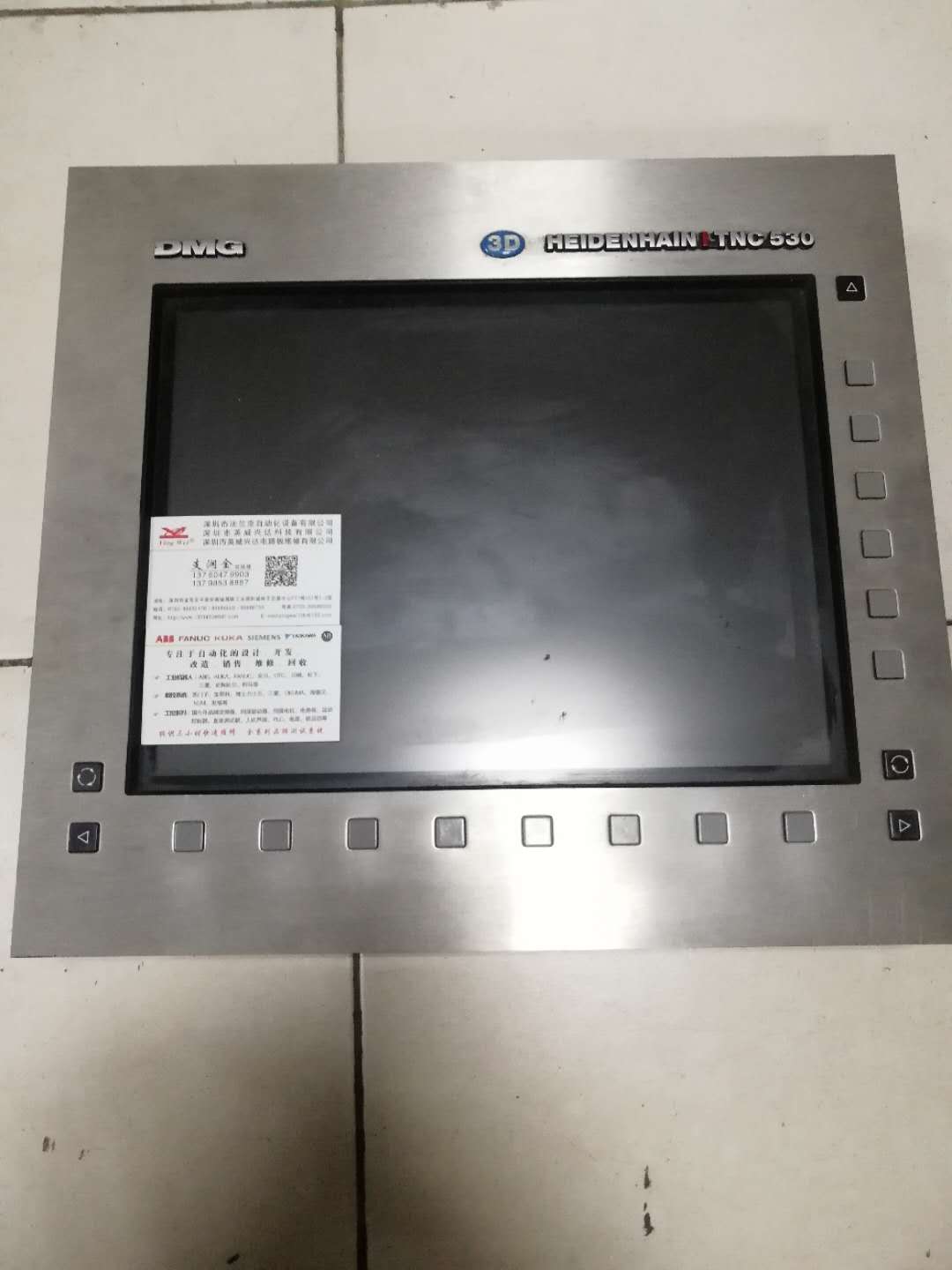

iTNC530系統海德漢數控維修,TNC620系統、Hi800-A系統、Hi800-E系統、Hi800-M系統、Hi800-D系統、Hi800-S系統、Hi200-S系統
海德漢(HEIDENHAIN)主軸驅動器維修缺陷事例
缺陷現象:某配套FANUC 6M的立式加工中心,在工件加工進程中,體系突然斷電,機床關機后,無法重新起動機床。
分析及處理進程:經檢查,該機床電源輸入單元的電源指示(PIL)與報警(ALM)燈一同亮。根據本章4.1.1節分析可知,電源指示(PIL)與報警(ALM)燈一同亮的原因是體系電源模塊存在報警。
丈量體系電源模塊(A14B-0061-B002),發現輸出+5V、+15V、-15V、24V悉數為0V,且電源模塊的輸入熔斷器F11、F12熔斷,換上熔斷器后,丈量發現電源輸入存在短路現象。因此,初步判斷開關電源的一次側存在短路缺陷,必須根據原理圖,找出短路原因,打掃缺陷后才華起動機床。
海德漢(HEIDENHAIN)主軸伺服驅動器UM130D的原理,
F11、F12:輸入熔斷器,主回路短路維護元件。
VSll:浪涌吸收器,用于吸收交流輸入側的瞬間高壓。
NFll:輸入濾波器,對輸入交流電源進行濾波。
DSll:單相全波整流橋,整流發作直流母線電壓。當輸入電壓為AC200V時,通過DSll整流以及C12、C13的濾波穩壓,可以在直流母線上獲得DC210~230V左右的直流電壓。
C12、C13(220μF/400V):直流母線濾波電容。
R11(2Ω/20W):與RYll常開觸點并聯,作為起動電流限流電阻,開機瞬間因?yàn)镽Yll觸點斷開,R11串聯接入直流母線主電路,束縛開關主電路的沖擊電流;+24V輸出正常后,RYll吸合,通過RYll常開觸點短接限流電阻。
SHll:調試、丈量用短接設定端子,通過斷開SHll可以使Q14、D24、Q15、D25與整流電路分別。
Q14、Q15:開關電源功率驅動管,作為開關電源主變壓器輸出驅動。
D24、D25:續流二極管,在驅動管Q14、Q15關斷時,對電源變壓器進行續流。
海德漢(HEIDENHAIN)主軸驅動器維修 iTNC530系統海德漢數控維修
M11、T11、D11、C17(330μF/25V):電源模塊輔佐電源操控及驅動環節。首要由集成電路PS01,以及輔佐開關電源驅動部分的輸出驅動、擴展環節的Q24、Q25、C14、C15、C16等元器件(圖中未畫出)組成,用于發作電源模塊用的DCl0V基準電壓與DCl5V輔佐操控電壓。海德漢(HEIDENHAIN)主軸驅動器維修也要有專業的測驗渠道,要不然維修好也是盲修,記住一定要找大公司維修有保障,最關鍵我們有測試平臺。kmzxb.cn
