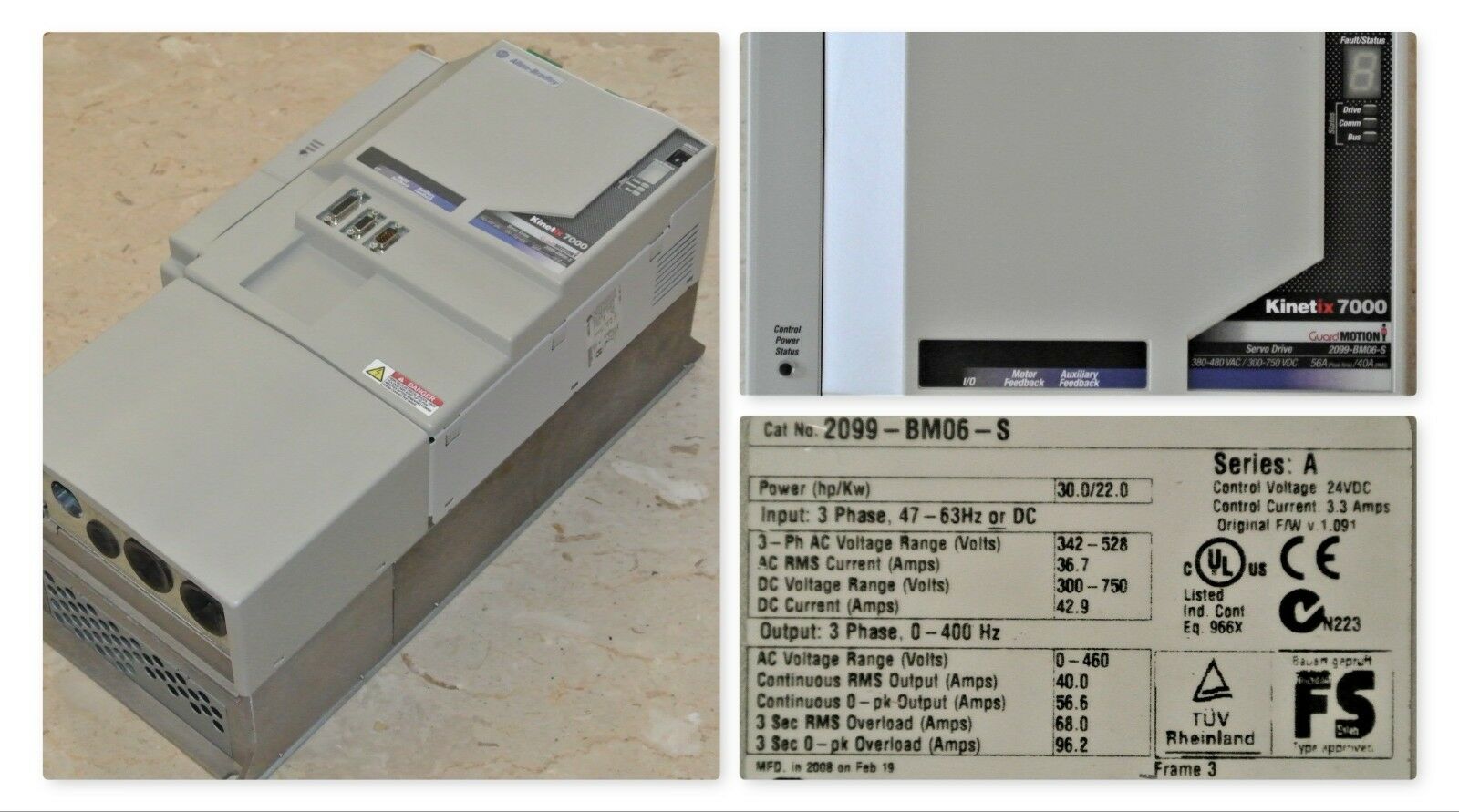

Kinetix 7000伺服驅動器維修,Kinetix7000變頻器維修,AB伺服控制器維修中心,羅克韋爾變頻器售后電話13798538887
美國Kinetix 7000伺服驅動器維修經常出現的報警故障:伺服驅動器過壓過流問題做出講解,有助于從速找到報警點,讓設備工作正常。
摘要:對調試人員在調試進程傍邊常常出現的過壓過流問題做出分析,有助于從速找到報警點,讓設備工作正常。美國AB羅克韋爾伺服驅動器調試進程過電壓及過電流是兩個比較常見的報警,下面有英威科技工程師就這兩個報警做些分析,更好的協助調試人掌握報警的基理及發生的原因,能夠較快的了解報警點打掃報警,讓設備能盡早投入工作。
一:Kinetix 7000伺服驅動器維修過電壓報警,這里所指的電壓常指直流母線電壓,圖一是常見商場驅動器主回路電路,P和N之間的電壓便是直流母線電壓。
直流母線電壓的讀取,驅動器CPU無法讀取很高的電壓,所以必需得通過電路轉化將高電壓轉化為CPU能夠讀取的低電壓,常見的有變壓器輸出讀取法和電阻降壓讀取法,從上述原理圖分析,過電壓發生第一種是種種原因構成的驅動器C和D之間電壓高于額定電壓,在過電壓發生時,直流母線的儲能電容將被充電,當電壓升至560V(此值有些驅動器可調)左右時,驅動器過電壓保護動作,第二種狀況是檢測電路出現報警,正常的電壓值被檢測電路讀成過電壓或讀成欠電壓。
直流母線電壓過高主要有以下原因,第一種輸入電壓過高所造成的,第二種減速時減速時間過短,電機受外力影響(風機,牽繩機)或位能負載(電梯,起重機)下放,由于這些原因,使電機的實際轉速高于驅動器的指令轉帶,這時電機的轉差率為負,其發生的電磁轉矩為阻止旋轉的制動轉矩,電動機處于發電狀況,負載的動能再生成為電能,再生能量經IGBT的續流二極管動后給電容器充電,使直流母線電壓上升,這便是再生過電壓,
運用調試中過壓問題的處理,由于過電壓發生的原因不同,因此采納的對策也不相同。關于在泊車進程中發生的過電壓現象,假設對泊車時間或方位無特殊要求,那么能夠選用延伸驅動器減速時間或安閑泊車的辦法來處理。假設對泊車時間或泊車方位有必定的要求,那么能夠選用直流制動功用或再生制動。
運用調試中假設直流母線電壓正常,而驅動器報過壓或欠壓報警,這時候便是考慮驅動器自身問題,是否檢測電路哪個環節出現問題而構成,能夠?qū)﹄妷簷z測電路有針對性的進行檢測打掃。kmzxb.cn
二:Kinetix 7000伺服驅動器維修過流報警:驅動器的過流報警是最常見也是較凌亂的報警,當過流報警發生時,驅動器保護電路會當即動作并停機,一同驅動器閃現報警代碼或報警類型。大多數狀況下能夠依據驅動器閃現的報警代碼敏捷找到報警原因并打掃報警,但也有一些過流報警的原因是多方面的,并不是單一的,而是包含了加快、減速、恒速過流、負載發生驟變、輸出短路等各種或許導致過流護的因素。下面分析驅動器過流報警原因以及提出過流報警處理辦法。驅動器過流內部電路分析,如圖四是一款典型的IGBT驅動保護電路,14腳監視IGBT豐滿壓降,當腳14檢測到IGBT集電極上電壓≥7V時,而不管輸入驅動信號是否繼續,11腳輸出都將被強行關斷。一同第6腳輸出過流報警信號給CPU。圖五是另一種過流檢測電路,用的是比較運放電路,當通過傳感器檢測到的電流信號與一標準信號作比較,而判斷是否過流。
