KSP 600-3x20 KUKA庫卡機器人驅動器 故障維修:報警燈亮,無輸出,無電源等問題處理

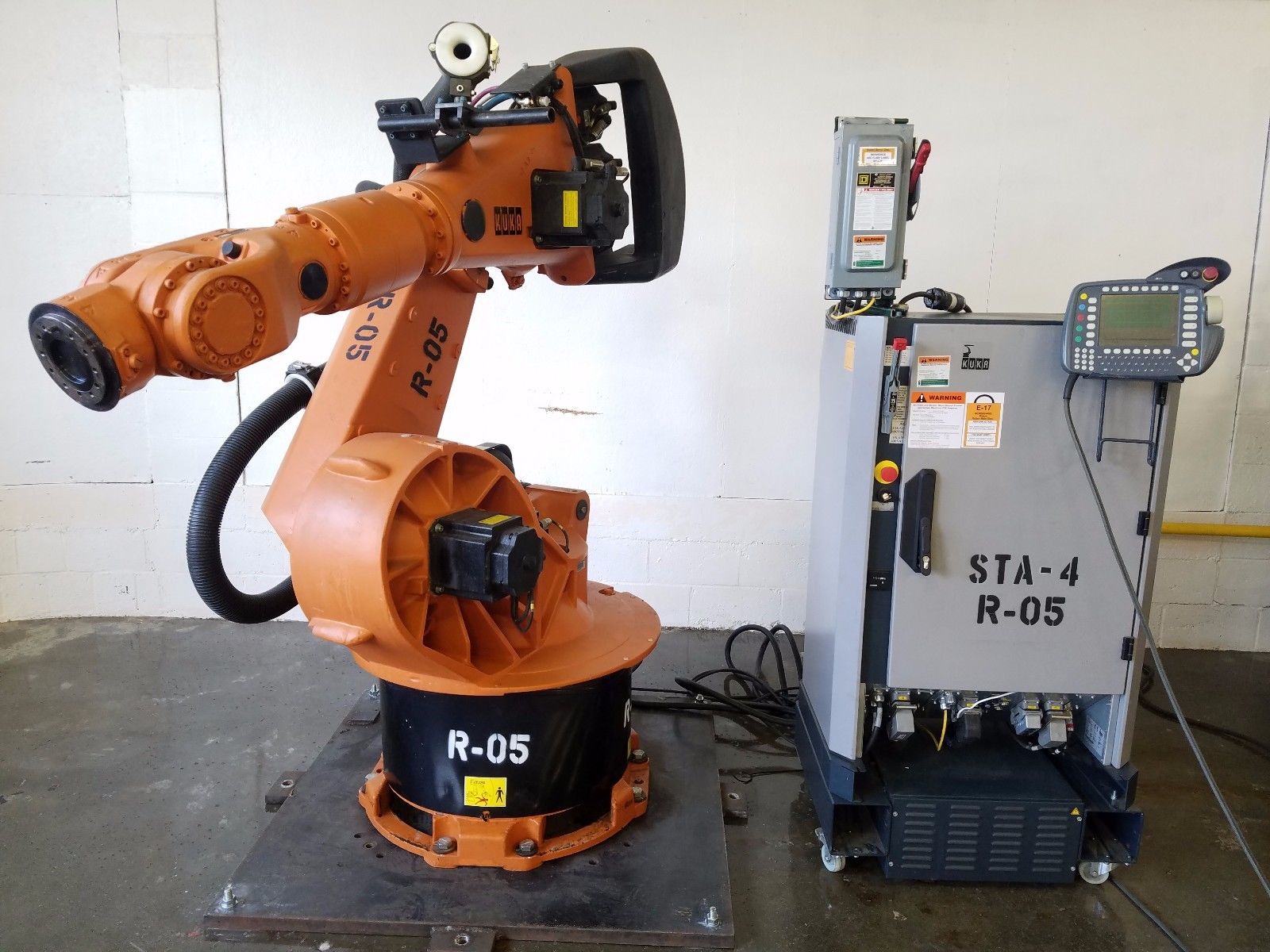

一臺庫卡機械臂伺服器,型號ksd1-08系列。故障現象是上電正常,紅綠燈也閃爍,但自檢不通過,主屏幕報警為伺服器未接通電源。庫卡的伺服驅動統一采用直流供電方式,由電源控制器集中統一管理,上電指示燈正常閃爍,說明工作電源+24v已經加載正常,且另外5臺伺服器能自檢通過,說明功率直流電供給也正常。屏幕報警電源為接通,可能是伺服器檢測電路出了故障,或者伺服器內部電源出了故障。
插上獨立的面板,檢測出直流電壓為dc562v,說明直流檢測電路正常,測電流反饋電路,電壓2.5v正常,至此,初步判斷出應該是伺服器內部電源出錯。拔掉直流母線,單獨工24v工作電源繼續檢測,+5v電源正常,正負15v電壓正常,檔測到檢測芯片供電時,發現電壓只有8v,正常應該+16v,拆機,仔細跟電路走向,終于在一個過孔處發現有腐蝕的跡象,問題找到了。但庫卡的做工pcb板是頂級的,一般不可能發生腐蝕的故障,在過孔的傍邊,有一個100uf電容,外觀光鮮,但靠近散熱器,于是拆下電容一看,果然,這個電容已經有電解液滲出,用容量表檢測容量,60u以下,直接代換。用直流過孔電鉆重新過一下控,焊接過孔連線,+16v電壓恢復正常。直接現場試機,自檢可以通過了。故障修復。
