歐陸512直流調速器維修實例：

實例一

缺陷現象：歐陸(EUROTHERM) 590 直流調速器不能調速。

反省剖析：經反省 +10V 電壓基準電源為 2V 左右， -10V 電壓基準電源為 -7V 左右，檢查有一 IC 發熱很大，轉化后 -10V 電源正常，但 +10V 電源為 +13V ，再測量此 IC 左近有 2 個貼片電阻燒斷，轉化后± 10 電源正常，接下馬達試機調速作業正常。

實例二

缺陷現象： LCD 黑屏（但底板電源正常面板的正常指示燈及作業指示燈閃）

缺陷剖析： 構成 LCD 黑屏的緣由有兩種：一是電源供應5V不正常；二是次序初始化未能正常履行。最后用示波器觀測單片機 80C196KC晶振輸出波形根柢正常但有間歇性振蕩崎嶇突降現象（間歇性周期約為 5MS ）單片機 I/O 輸入數據也為間歇性中綴輸入（有數據形狀且頻率不合）因此缺陷電路指向 5V 電源及單片機的復位端信號正常與否？

結果表明: 復位端正常發起應為 H 電平而現為一脈沖，顯然是這一脈沖引起I/O輸入數據間歇性中綴。 +5V 電源也有間歇性突降至 4V 現象，構成 +5V 電源突降4V 的能夠，清楚是電路中有元件受損跟從于這一間歇頻率瞬時短路現象，然后構成單片和復位不成功，為此特意撤銷單片機電源監控復位保護信號 MAX825 芯片發起電源，短路缺陷（ ULN2003 發燙）呈現，換上新的 ULN2003 啟通電正常。

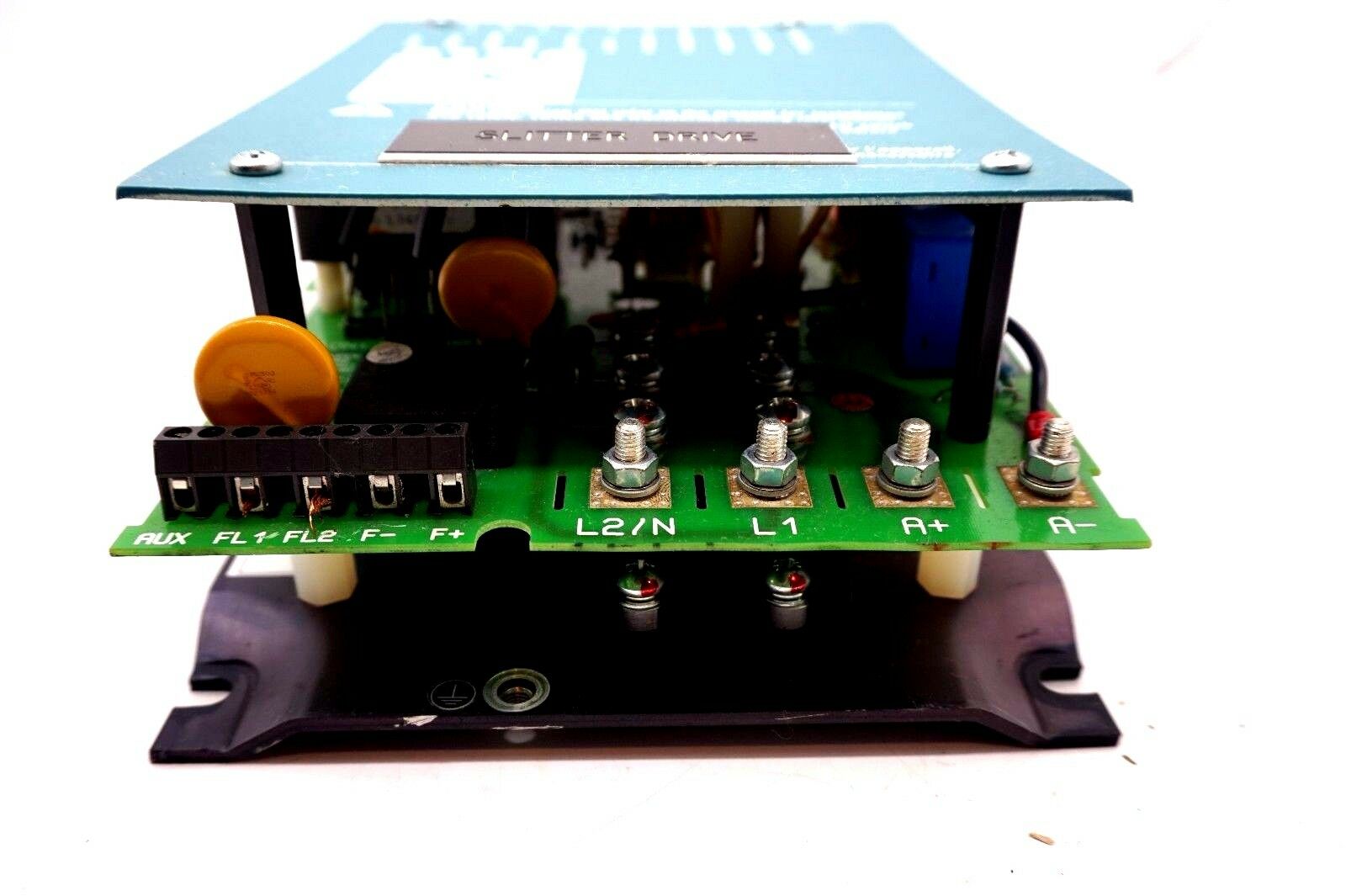

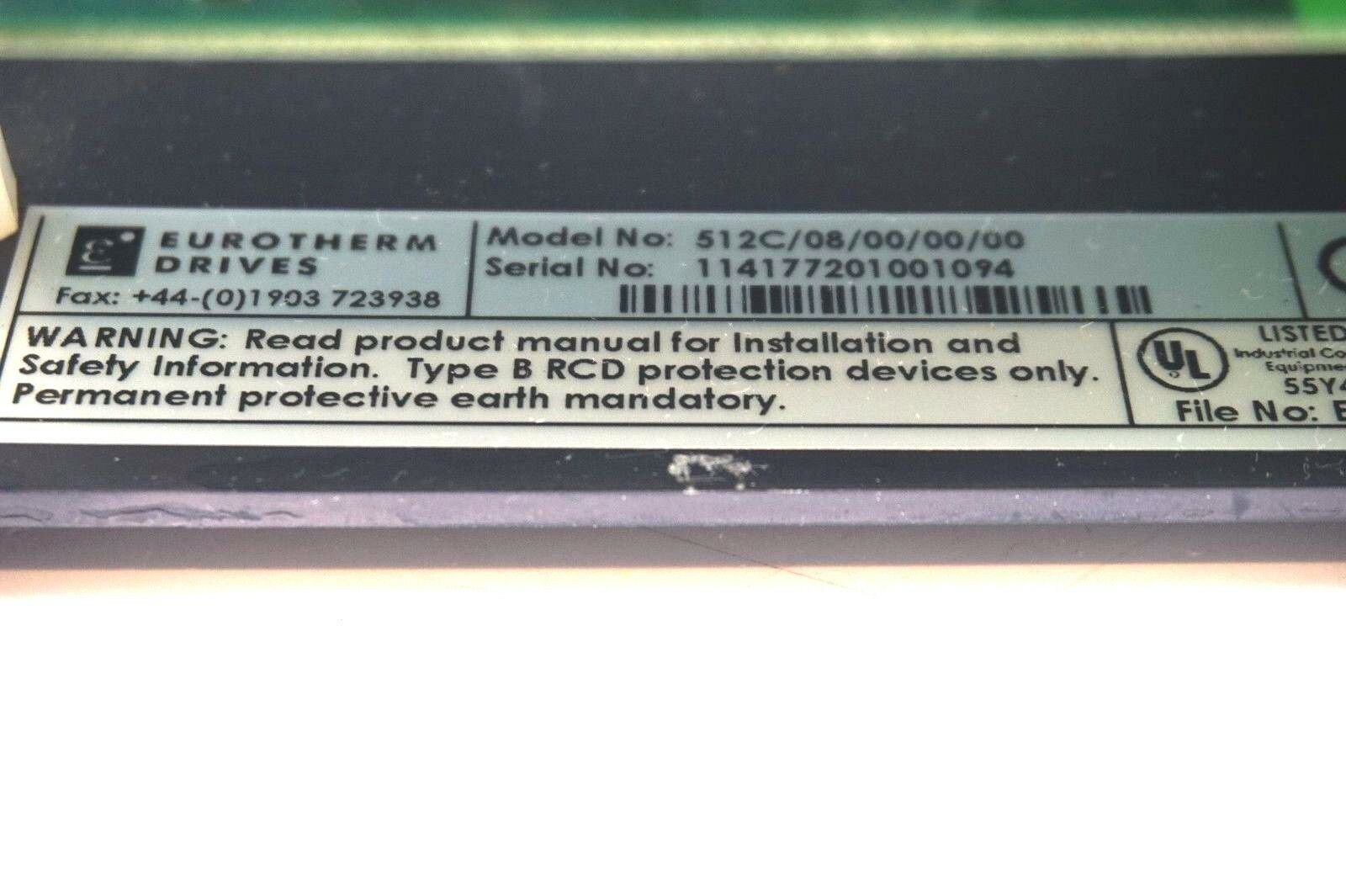

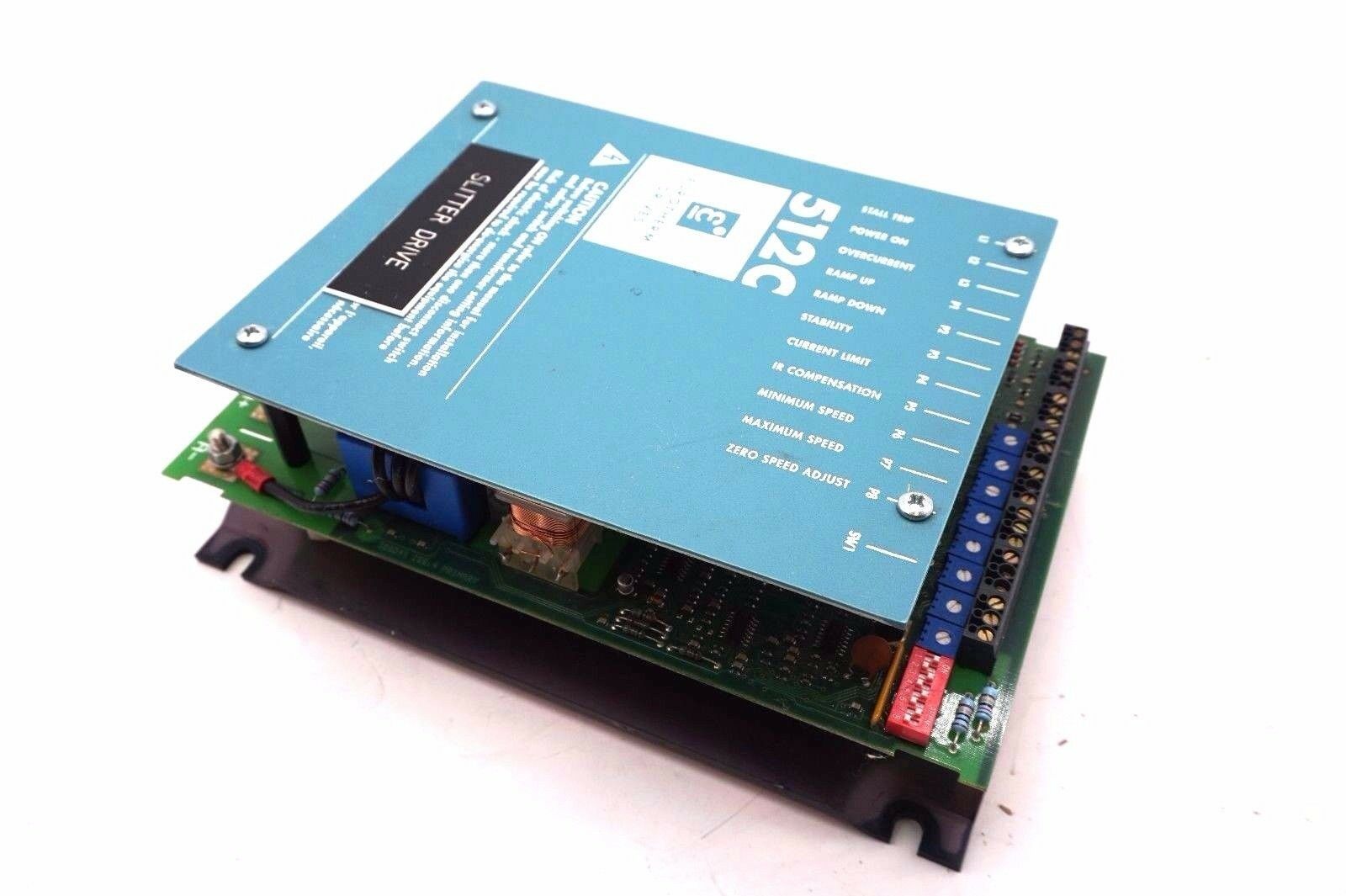

歐陸512直流調速器維修

歐陸(EUROTHERM)直流調速器修理590C毛病描述

1、上電顯現一切正常，但發動的時候，給速度，電機不轉，在確診菜單下看，速度SPEED DEMAND給定有，但速度反應FEEDBACK為零，電流給定CURRENT DEMAND有，但電流反應CURRENT FEEDBACK沒有，歐陸590調速器也不報毛病，替換一張主板后正常，能夠確定是主板的問題。

2、處理辦法 kmzxb.cn

拆下主板，依據毛病，應該確定是速度反應和電流反應的公共回來的問題，由于該歐陸(EUROTHERM)590的運轉環境比較濕潤，發現歐陸590主板的右下方的印制板穿孔的地方有腐蝕，經測驗，有斷線的地方，正常的情況下，把主板翻到反面，應該是右上邊的第一組排線的第1排的第4跟和第二組排線的第3組的第1跟是通的才對，測驗不通，連接好后運轉正常。
