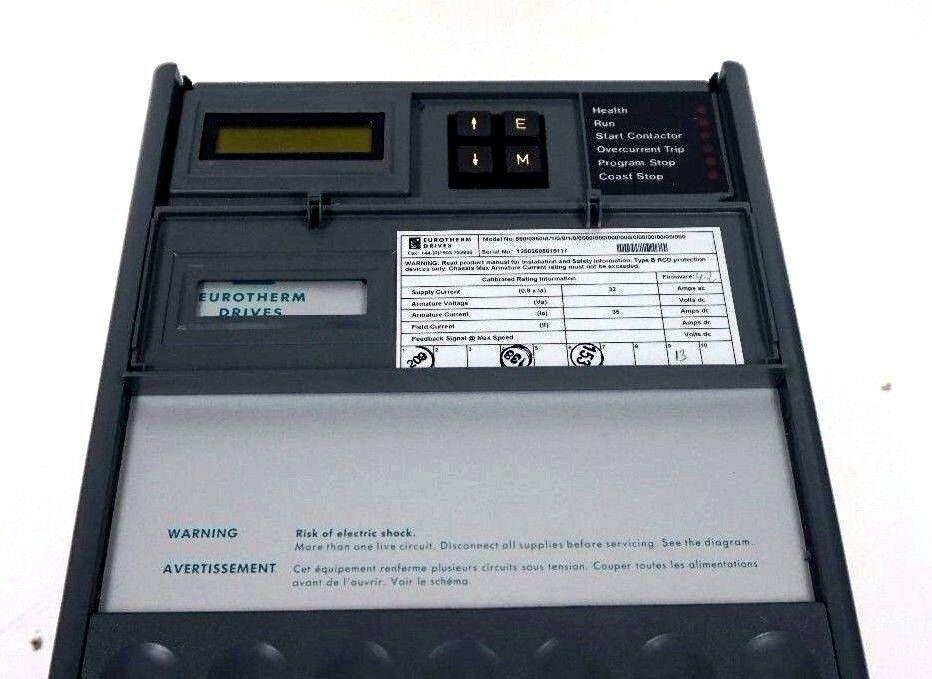

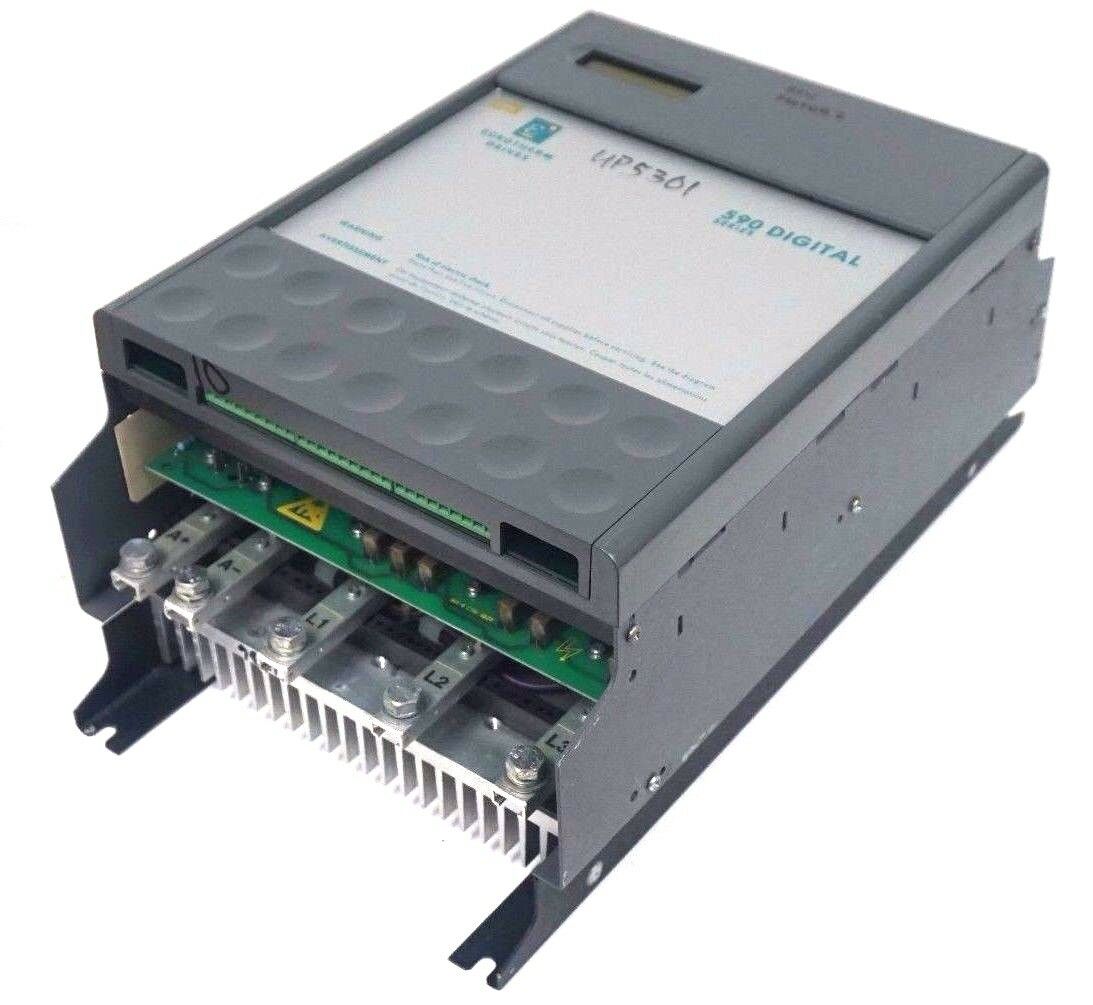

歐陸590C直流調速器維修,EUROTHERM 590C/0700/A/1/0/0/0/00/000驅動修理
歐陸512直流調速器維修,歐陸514直流調速器維修,歐陸590C直流調速器維修,歐陸591C直流調速器維修.歐陸590P直流調速器維修,歐陸591P直流調速器維修. 歐陸650變頻器維修,歐陸690變頻器維修,歐陸635伺服控制器維修,歐陸637伺服控制器維修,歐陸觸摸屏TS8000維修,歐陸儀器儀表維修,維修歐陸變頻器,維修歐陸直流調速器
歐陸590C直流調速器維修實例:
實例一
缺陷現象:歐陸(EUROTHERM) 590 直流調速器不能調速。
反省剖析:經反省 +10V 電壓基準電源為 2V 左右, -10V 電壓基準電源為 -7V 左右,檢查有一 IC 發熱很大,轉化后 -10V 電源正常,但 +10V 電源為 +13V ,再測量此 IC 左近有 2 個貼片電阻燒斷,轉化后± 10 電源正常,接下馬達試機調速作業正常。
實例二
缺陷現象: LCD 黑屏(但底板電源正常面板的正常指示燈及作業指示燈閃)
缺陷剖析: 構成 LCD 黑屏的緣由有兩種:一是電源供應5V不正常;二是次序初始化未能正常履行。最后用示波器觀測單片機 80C196KC晶振輸出波形根柢正常但有間歇性振蕩崎嶇突降現象(間歇性周期約為 5MS )單片機 I/O 輸入數據也為間歇性中綴輸入(有數據形狀且頻率不合)因此缺陷電路指向 5V 電源及單片機的復位端信號正常與否?
結果表明: 復位端正常發起應為 H 電平而現為一脈沖,顯然是這一脈沖引起I/O輸入數據間歇性中綴。 +5V 電源也有間歇性突降至 4V 現象,構成 +5V 電源突降4V 的能夠,清楚是電路中有元件受損跟從于這一間歇頻率瞬時短路現象,然后構成單片和復位不成功,為此特意撤銷單片機電源監控復位保護信號 MAX825 芯片發起電源,短路缺陷( ULN2003 發燙)呈現,換上新的 ULN2003 啟通電正常。
