喬峰V-6數控加工中心驅動器故障維修：伺服放大器無顯示，故障報警代碼處理，燒保險問題修理

喬峰V-6數控加工中心出現無法啟動故障，該加工中心為三菱MITSUBISHI M70系統，故障現象為打開總電源，按開機按鈕，綠色開機按鈕閃爍一下，馬上熄滅。機床無法啟動：

機床無法啟動

后檢查電柜箱24V開關電源，24V供電正常，但是啟動瞬間24V壓降到17V左右，開關電源自動保護。測量發現啟動繼電器線圈KM0（系統啟動）處24V和0V阻值只有1.0歐姆。拆掉24V后檢查線圈阻值正常200歐姆左右。于是關掉24V電源空氣開關QF1、QF2，該加工中心使用了兩塊24V電源。24V空氣開關共有兩個，關掉后發現短路情況依舊。

喬峰V-6數控加工中心維修

24V和0V阻值只有1.0歐姆

喬峰V-6數控加工中心維修

24V電源空氣開關

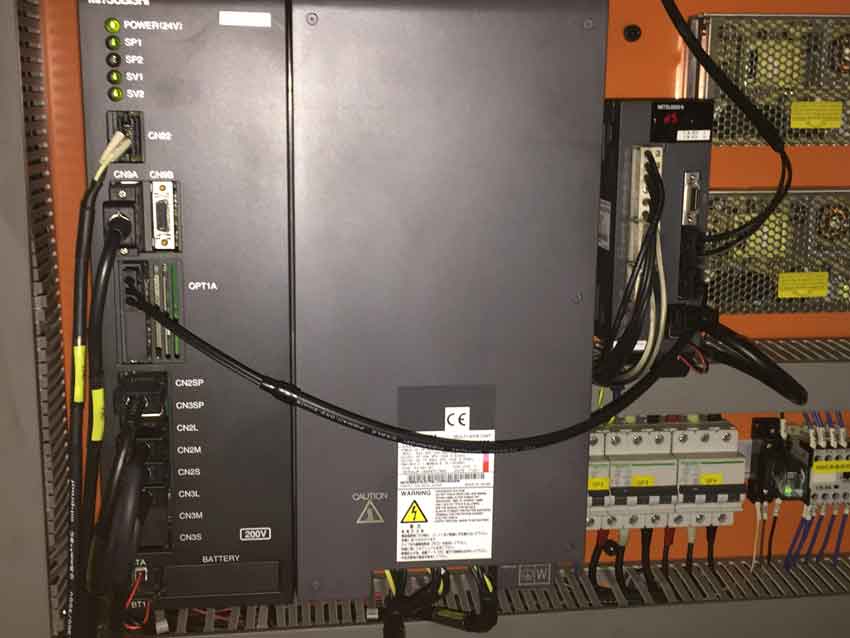

關掉24V開關后依然短路，說明和機床外圍的伺服放大器、回零開關、限位開關、各個位置的感應器無關。我司專業維修伺服放大器，伺服放大器型號為MDSDMSPV3-10080

喬峰V-6數控加工中心維修

伺服放大器型號為MDSDMSPV3-10080

檢查機床操作面板啟動按鈕部分，發現啟動開關電路板內部擊穿短路，此開關內部有一保護電路，防止瞬間電壓波動造成設備損壞，此保護電路擊穿。

喬峰V-6數控加工中心維修

內部有一保護電路

此次故障類似于之前的潤星HS-500T/Tc維修案例，都是短路引起，不過喬峰V-6數控加工中心故障是由于電壓瞬間波動引起，并未燒壞伺服放大器電路板。只需修復啟動部分及更換開關電源即可。
