SEW變頻器維修出現開關電源損壞

 發布日期:2019-06-23    瀏覽次數:905

SEW變頻器維修出現開關電源電路的損壞,檢修作業看似凌亂復雜,但只需把握必定規律,還是能實現化繁為簡的方針。

    次級電壓供電電壓均為0V。SEW變頻器維修之上電后無反應,手動表明面板無指示,測定掌控端子的24V與10V電壓作為0V。查驗主電路電池電阻或是預充電電路完好,可區分作為開關電源毛病。檢修步驟下述:

    1、先行運用電阻測量法測量開關管V35有無擊穿短路現象,電流采樣電阻R38、R39、R40有無維護。電路不易損壞元件作為開關管,假如其損毀之后,R38、R39、R40由于受沖擊因此電阻變小或是斷路。V35的G極串聯電阻、振動芯片UC3844常常受強電影響因此損毀,需除此之外替換;查驗電壓電路有無短路現象,排除。

SEW變頻器維修開關電源

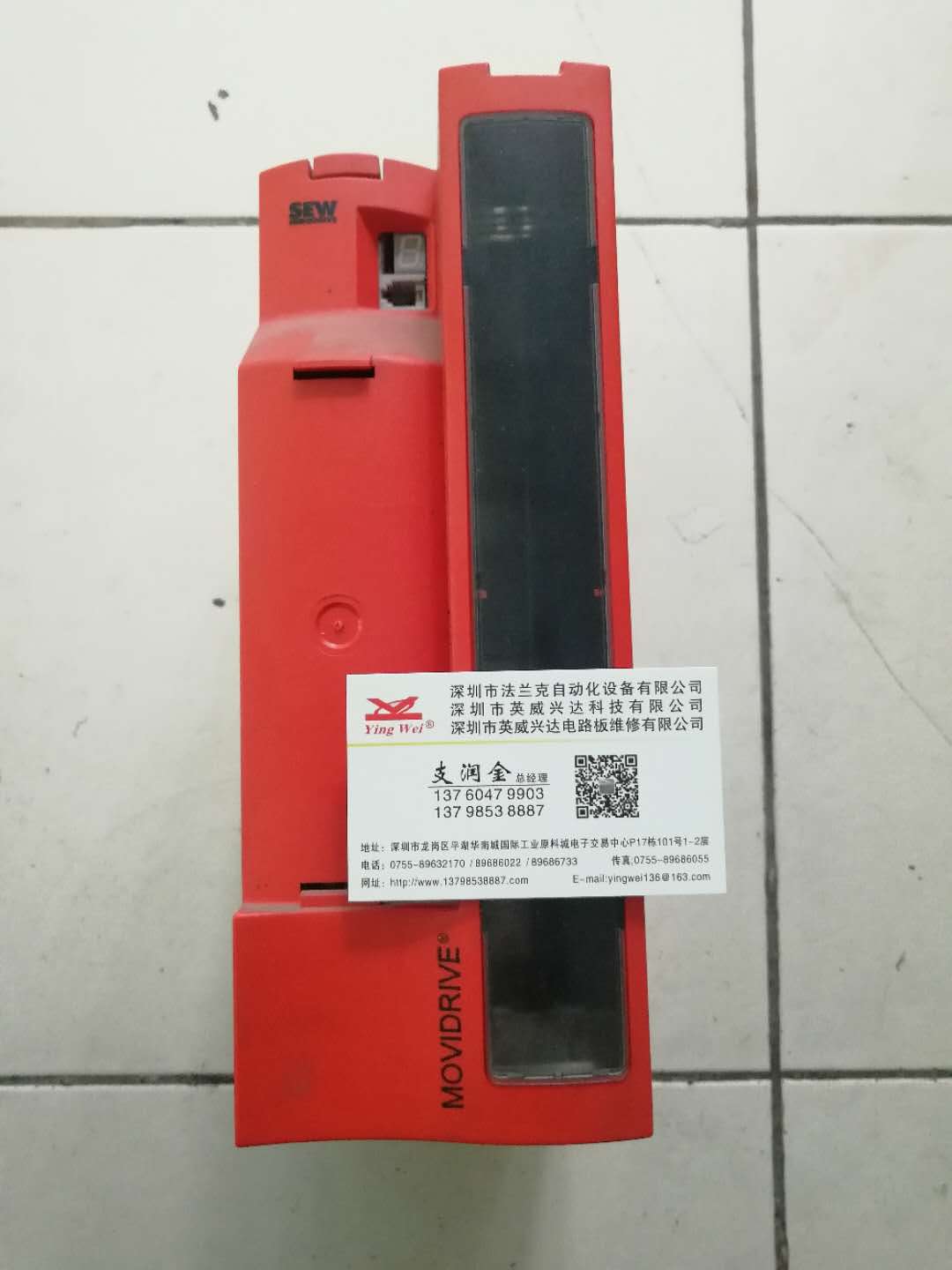

SEW 驅動器MDX61.jpg

    2、替換損毀件,或是未曾偵測之中有短路元件,可展開之上電查看,更進一步區分毛病是出于振動回路仍然穩壓回路。

    查看辦法:

    先查驗敞開電阻R27、R28、R29、R30有無斷路。安穩之后,運用18V直流電源直接逐出UC3844的7、5腳,作為振動電路單一上電。測定8腳應有5V電壓輸入;6腳應有1V左右的電壓輸入。解說振動回路基本上安穩,毛病于穩壓電路;若測量8腳有5V電壓輸入,但是6腳電壓作為0V,查8、4腳外接R、C守時元件,6腳周圍電路;若測量8腳、6腳電壓均為0V,UC3844振動芯片壞掉,替換。

    其實變頻器的開關電源電路可以細分為振動回路、穩壓回路、維護回路和負載回路等,咱們假如懂得對變頻器回路毛病進行修理分析,信任這塊的檢修作業將不再困難。

SEW變頻器維修:MC07B,MDX61B,MCF40A,MCH41A等,變頻器的維修一定要把SEW變頻器工作原理分清楚,現內部結構與變頻器的控制電路及幾項線路驅動方式。

!
